8

Steuerungssystem

Auf der Steuerplatine der Controller-Box AHU sind verschiedene Einstellmöglichkeiten für indivi-
duelle Einstellungen vorhanden, die im Folgenden näher beschrieben werden.
Hinweis
Nach Beendigung aller Einstellungen schalten Sie die Netzspannung einmal aus und anschlie-
ßend wieder ein. Die neuen Einstellungen werden von der Steuerung übernommen und ange-
wendet. Ohne einen solchen Spannungs-Reset werden die neuen Einstellungen nicht wirksam.
8.1

Nennleistung einstellen

Vorsicht!
Die Einstellungen dürfen nur von dafür autorisierten Personen vorgenommen werden. Fehlerhafte Änderun-
gen der Einstellungen können zu Fehlfunktionen, Ausfällen und Beschädigungen führen.
Zur Einstellung der Nennkälteleistung des angeschlossenen Fremdverdampfers befindet sich auf
der Steuerplatine der Drehschalter ENC1 (siehe Tabelle 8-1).

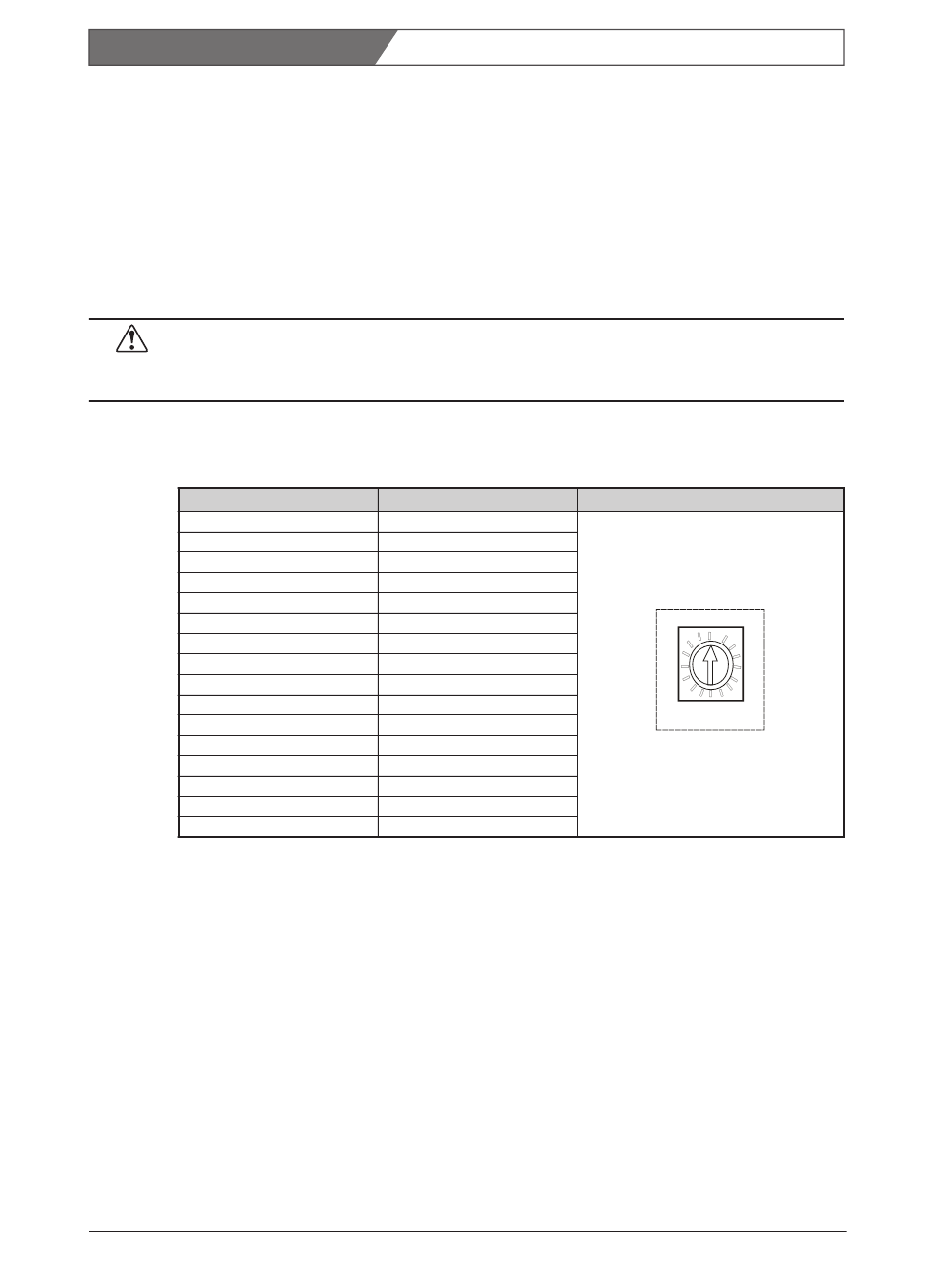

Tabelle 8-1
Schaltereinstellung
Installationsanleitung Controller-Box SYSVRF AHU
Nennkälteleistung [kW]
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
0,6
0,8
0,9
1,3
1,5
1,9
2,2
2,4
3,0
3,7
4,5
6,0; 7,5; 9,0
10,4; 11,9
13,4; 14,9
reserviert
reserviert
Steuerungssystem
Drehschalter ENC1:
Nennkälteleistung
POWER_S
ENC1
19
