Hinweis:,
1. Der Durchmesser des Signalkabels sollte größer oder gleich 0,75 mm2 sein, die XYE- und PQE-Signalleitung sollte ein 3-adriges abgeschirmtes Kabel sein.
2. Maximale Kabellänge: L1<1200m; L2+L3<1200m; L4+L5<1200m; L6<1200m.
3. Wurden zur Steuerung der Box der Steuermodus für die Raumtemperatureinstellung oder der Steuermodus für die Kapazitätseinstellung ausgewählt, kann
keine zentrale Steuerung an das System angeschlossen werden.
4. Für die zentrale Steuerung der DX-AHU-Box wird die Systemair Fernbedienung benötigt.
5. Schließen Sie die zentrale Steuerung an den XYE-Anschlussklemme des Außengeräts an. Schließen Sie die zentrale Steuerung nicht an die XYE-
Klemmenleiste der DX AHU-Steuerbox an.
6. In Abb.9.4 finden Sie ein Beispiel für die Verdrahtung der Steuerleitung eines Fremdanbieders.

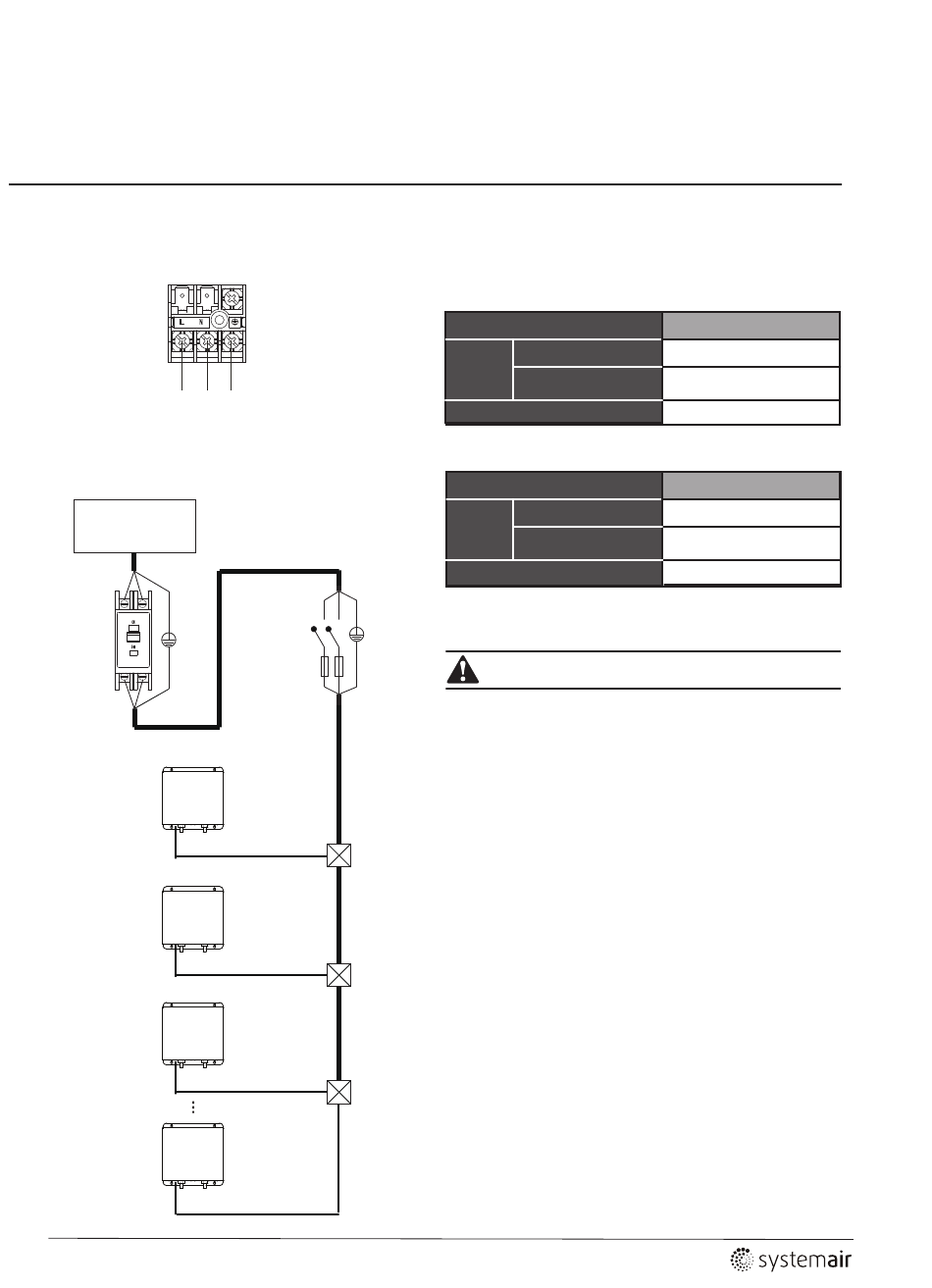

7.6 Verdrahtung des Hauptstromkabels

Abb.7.11 zeigt den Klemmenblock des Hauptstromkabels.
220-240V~ 50Hz
Schematische Darstellung der
Hauptstromverkabelung
Spannungs-
versorgung
L N
Leistungs-
schalter für
Leckströme
DX AHU 1#
DX AHU 2#
DX AHU 3#
DX AHU N#
18
Abb. 7.11
Schalter(Schutz-
schalter und
Überstromschutz)
L N
Sicherung
1. Die Auslegung der Elektroleitungen muss den jeweiligen örtlichen und
nationalen gesetzlichen Vorschriften entsprechen.
2. Verwenden Sie nur Kupferleitungen.
3. Stellen Sie sicher, dass Sie nur dafür vorgesehene Kabel verwenden und
dass keine externe Kraft auf die Klemmenverbindungen ausgeübt wird.
Wenn die Anschlüsse nicht fest fixiert sind, kann es zu Erwärmung oder
Beschädigung kommen.
4. Die Kabelstärke ist der Mindestwert für die verkabelte Metallleitung. Bei
einem Spannungsabfall von 8% und mehr, muss ein größerer
Leitungsquerschnitt verwendet werden. Stellen Sie sicher, dass die
Verteiler-
Versorgungsspannung nicht mehr als 8% abfällt.
box
5. Die Spannungsversorgung muss für alle DX- AHU Boxen im selben
System einheitlich sein.
6. An die Stromversorgung muss ein Fehlstromschutzschalter für die Strom-
leitung angeschlossen weden.
Wenn kein Fehlerstromschutzschalter installiert ist, kann dies zu einem
elektrischen Schlag führen.
7. Verwenden Sie ausschließlich nur einen Sicherungsautomaten und
Verteiler-
sichern Sie ihn ausreichend ab. Die Verwendung einer Sicherung oder eines
box
Kabels mit einer zu großer Kapazität kann zu einer Fehlfunktion oder Feuer
führen.
8. Legen Sie niemals Versorgungsspannung an die Klemmen der
Steuerleitungen an. Dies führt zu einer Beschädigung elektrischer
Bauelemente.
Verteiler-
box
Abb. 7.12
Leitungsdicke des Hauptkabels
Bitte wählen Sie das Hauptstromkabel aus
(siehe Tabelle 7.2 und Tabelle 7.3).
Modell
Phase
Strom
Spannung und Frequenz
DX AHU Box Spannungsvers. (mm
Modell
Phase
Strom
Spannung und Frequenz
DX AHU Box Spannungsvers. (mm2)
Vorsicht
Tabelle 7.2
AHU BOX 22-90 und 90-200
Einphasig
220-240V ~ 50Hz
2 ) 2.0(<50 m)
Tabelle 7.3
AHU BOX 200-360 und 360-560
Einphasig
220-240V ~ 50Hz
4.0(<50 m)
