40SQM---
Conexiones eléctricas
MUY IMPORTANTE:
Para prevenir descargas eléctricas, o daños al equipo,
asegurarse que los seccionadores de alimentación están
abiertos antes de hacer las conexiones eléctricas.
Si no se hace esto, pueden ocurrir daños personales.
Realizar primero la conexión del refrigerador y después la
eléctrica. Para quitar la instalación proceder de manera inversa.
ATTENZIONE:
El funcionamiento de la unidad con una tensión incorrecta
constituye un abuso y no está cubierto por la garantía Carrier.
IMPORTANTE:
• El cable eléctrico de alimentación y de conexión unidad
interior – unidad exterior tiene que ser del tipo H07 RN-F
(60245IEC66) con aislamiento de goma sintética y funda de
policloropreno.
Consultar el esquema eléctrico que se envía con las
unidades exsteriores.
• Para realizar la alimentación eléctrica de la unidad (entrada
de cables, sección de conductores, protecciones, etc...),
consultar la tabla de datos eléctricos, esquema eléctrico
10 80

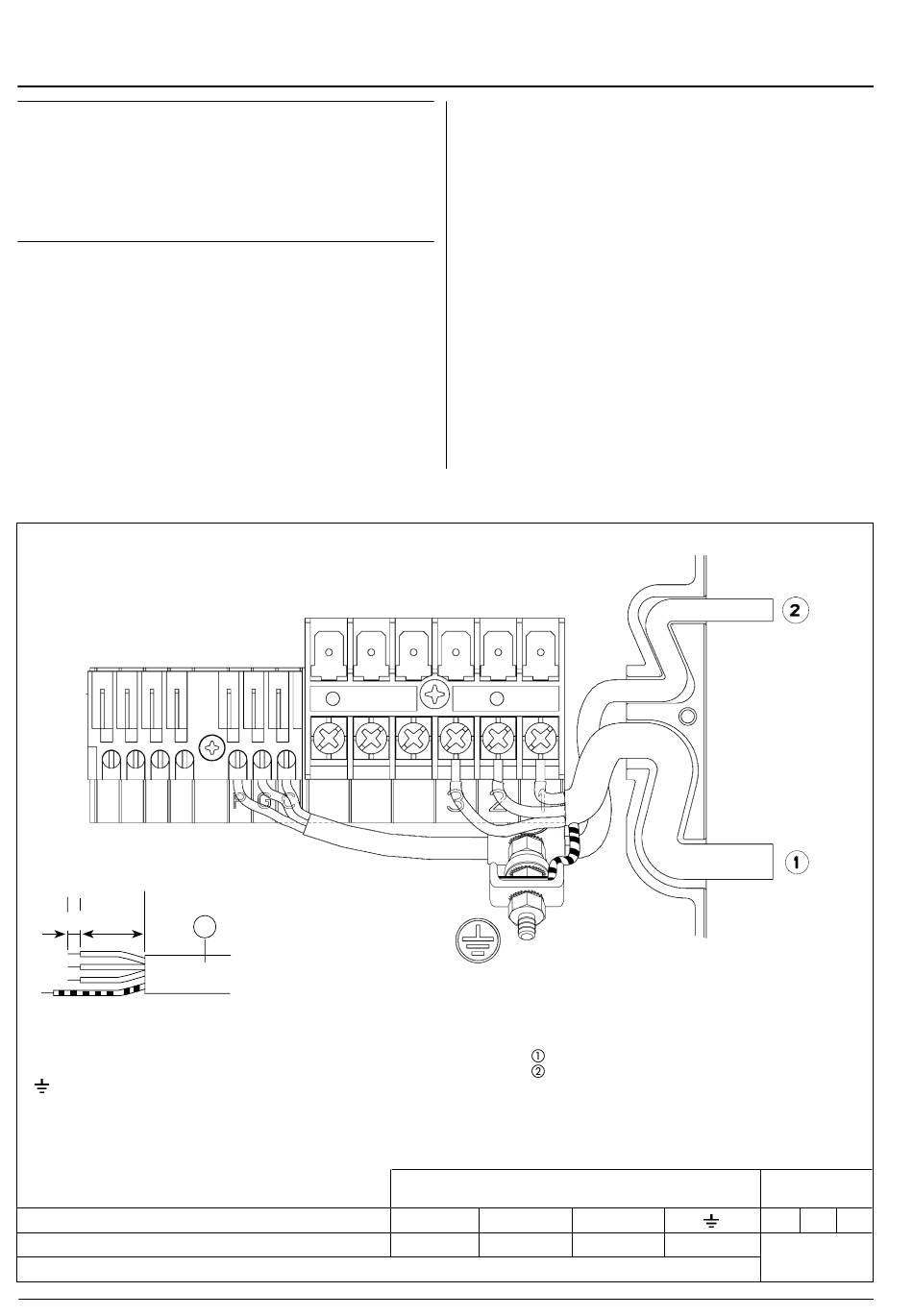

Leyenda caja de terminales
Tierra
1 Línea de interconexión, unidades interior-exterior
2 Neutro, conexión unidades interior-exterior
3 Comunicación (en alta tensión)
Modelos
40SQM009 - 012 - 015
E - 8
40SQM009 - 012 - 015
1
que se envía con las unidades y normativas vigentes que
regulan la instalación de aparatos de aire acondicionado.
• Para efectuar las conexiones eléctricas con una bomba
cualquiera de descarga del condensado, seguir las
indicaciones del esquema eléctrico reproducido en las
páginas siguientes.
MUY IMPORTANTE:
El instador debe colocar elementos de protección de línea de
acuerdo a la legislación vigente.
IMPORTANTE:
• Hacer la conexión a tierra antes que cualquier otra
conexión eléctrica.
• Hacer las conexiones eléctricas entre las unidades antes de
proceder a la conexión del suministro principal de la unidad.
• De conformidad con las normas de instalación, los dispositivos de
desconexión de la red de alimentación tienen que prever una
apertura de los contactos (3 mm) que permita la desconexión
completa en las condiciones de la categoría de sobretensión III.
NOTA:
• Todas las conexiones eléctricas en la obra son
responsabilidad del instalador.
Cable de interconexión (4x1 mm
C Señal
Cable de conexión CRC (H03 / VV-F)
G GND
P +12V DC
Sección mínima de los conductores del cable de
conexión unidades interior y exterior (mm
1 2
1,0 1,0
2 / H07 RN-F)
2
)
3 C
1,0 1,0 3 x 0,75 mm
CRC
G P
2
H03 VV-F
