4 Installation

4.5 Anschlussleitungen montieren

Für den Anschluss des Heizgerätes an den Warmwasser-
speicher bietet Vaillant verschiedene Verrohrungssätze
als Zubehör für die Aufputz- oder Unterputzinstallation
an. So kann u.a. ein Anschlusszubehör bezogen werden,
mit dem beim Anschluss an einen Umlaufwasserheizer
ein Toleranzausgleich sowohl in horizontaler wie auch in
vertikaler Richtung für ausreichende Flexibilität bei der
Installation sorgt.
Informationen zum Zubehör entnehmen Sie bitte der
gültigen Preisliste.
Hinweis!
Beachten Sie bei der Montage der Anschluss-
leitungen die dem jeweilgen Zubehör
beiliegenden Zubehöranleitungen.
Bei bauseitger Verrohrung sind folgende Bauteile
erforderlich:
- Sicherheitsventil (10 bar für Deutschland und
Österreich, 7 bar für Belgien) für die Kaltwasserleitung
- ggfs. Trinkwasserausdehnungsgefäß
- ggfs. Druckminderer in der Kaltwasserleitung
- ggfs. Schwerkraftbremse im Heizkreislauf
- Wartungshähne
- ggfs. Ladepumpe/3-Wege-Ventil
- ggfs. Zirkulationspumpe mit Zeitschaltuhr
Zur bauseitigen Montage der Verrohrung steht ein Zube-
hörset (Art.-Nr. 305 967), bestehend aus vier Winkeln,
zur Verfügung.
Diese ermöglichen den Anschluss von Kupferrohren
(Ø 15 mm) über eine Quetschverschraubung.
Beachten Sie bei der Montage der Anschlussleitungen
die Anschlussabmessungen in Kapitel 3.3 und gehen Sie
wie folgt vor:
• Schließen Sie Speichervor- und -rücklauf an.
Hinweis!
Montieren Sie zur Verhinderung thermischer
Zirkulation den beiliegenden Winkel mit Rück-
flussverhinderer in den Speicherrücklauf.
• Montieren Sie die entsprechenden Sicherheitsein-
richtungen in der Kaltwasserleitung.
• Schließen Sie die Kalt- und Warmwasserleitung an
(Aufputz oder Unterputz)
• Installieren Sie eine Zirkulationsleitung.
Der Speicher ist serienmäßig mit einem Anschluss für
eine Zirkulationsleitung ausgestattet.
Unter der Art.-Nr. 305 957 kann ein Zubehörset,
bestehend aus einer Zirkulationspumpe und einem
entsprechenden Verrohrungssatz, bezogen werden.
8 8
4.6 Fühler montieren
Falls im Lieferumfang Ihres Heiz- oder Regelgerätes kein
Speicherfühler enthalten ist, bestellen Sie den Speicher-
fühler aus dem Vaillant Zubehör unter der Nr. 306 257
und ggfs. eine 5 m-Verlängerung unter der Nr. 306 269.

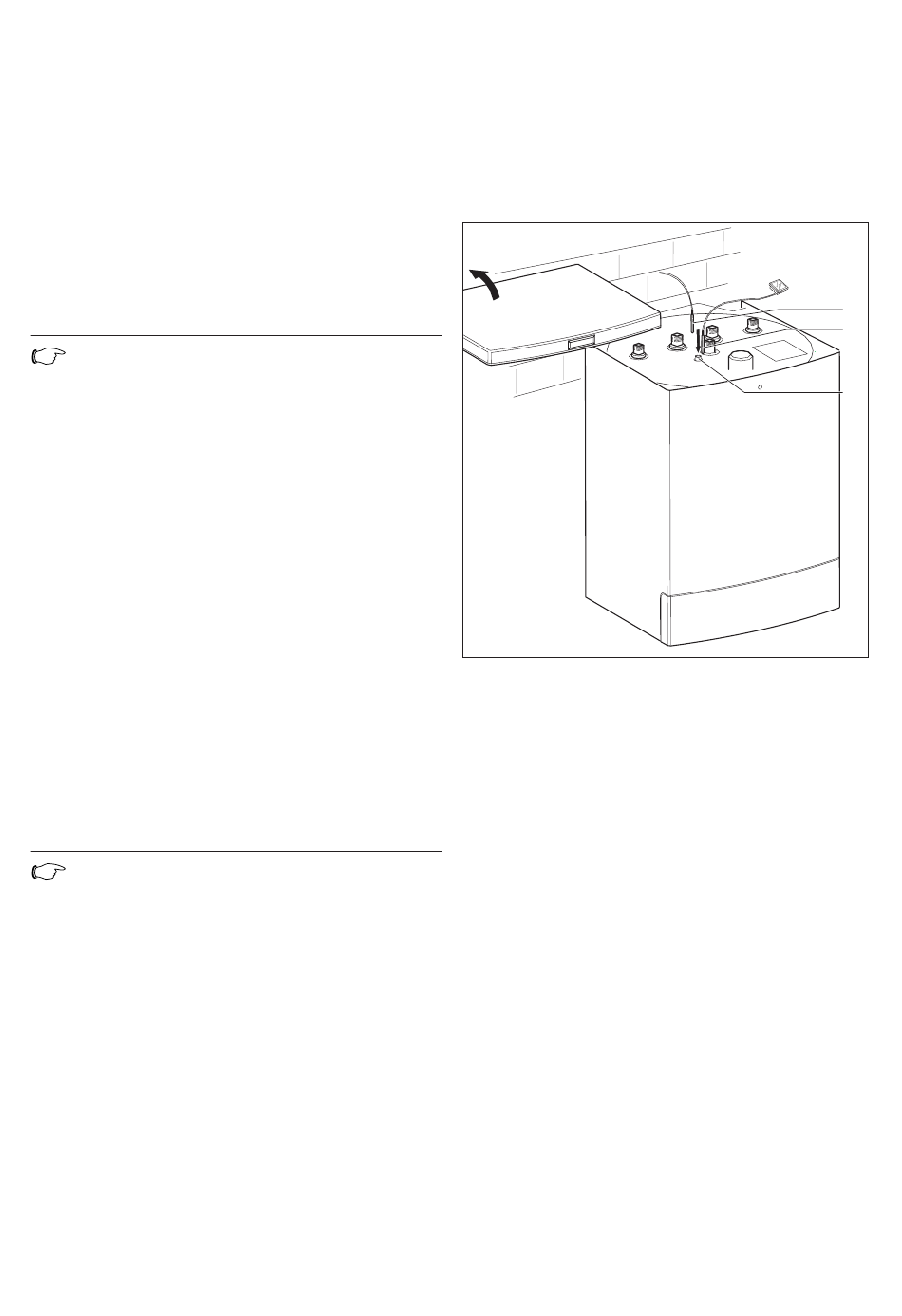

Abb. 4.4 Montage des Fühlers
• Führen Sie den Speicherfühler (1), und ggfs. den
Temperaturfühler (2) bis zum Anschlag in die
Tauchhülse ein.
Ein Thermometer zur Anzeige der Warmwasser-
temperatur ist als Zubehör erhältlich, falls Ihr Heizgerät
keine Speichertemperatur-Anzeige bietet (siehe 3.2).
uniSTOR - VIH Q 120, 150, 200/VIH CQ 120, 150
