4 Instalacija
4.3 Naprava in priključne dimenzije VIH Q
242
5 2
2

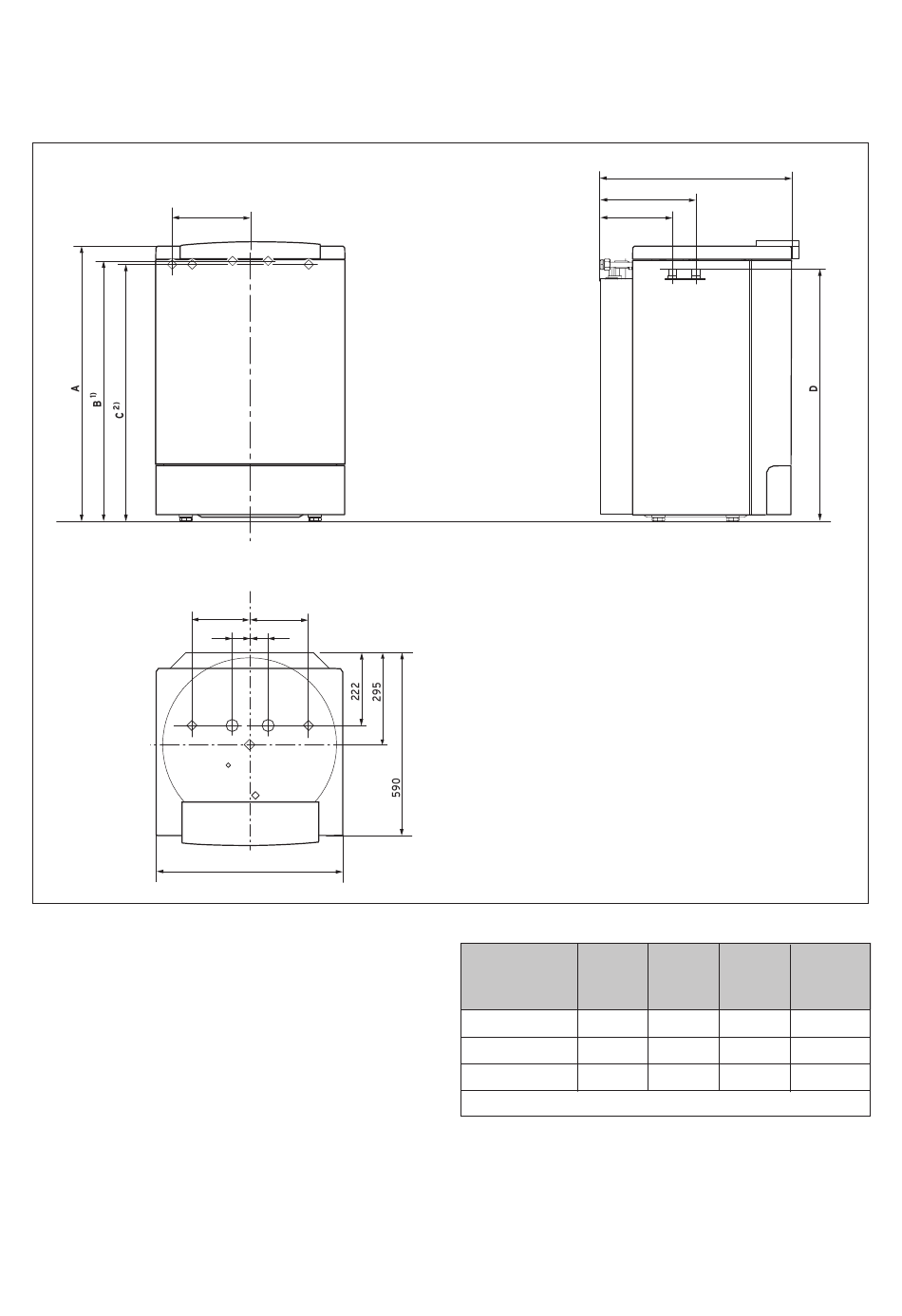

Sl. 4.2 Dimenzijska risba
Legenda:
1 Priključek hladne vode
2 Priključek tople vode
3 Dotok zbiralnika
4 Povratni tok zbiralnika
5 Cirkulacijski tok zbiralnika R
6 Potopna puša
R = zunanji navoj, Rp = notranji navoj
Navedene mere veljajo do prislona privijačenih nog
zbiralnika.
Višina je nastavljiva preko nastavljivih nog kotla.
6 6
3 4
1
180 180
55 55
3 4 1
5
6
585
3
R ⁄
4
R 3 ⁄
4
R 1
R 1
3
⁄
4
1)
Višinska mera za priključke 3 in 4 z
nameščenim kotnikom
2)
Višinska mera za priključke 1,2 in 5
z nameščenim kotnikom
Naprava A
VIH Q 120 850
VIH Q 150 1063
VIH Q 200 1333
Mere v mm
Prosimo, da montažne mere ogrevalne naprave in
tolerance (še posebej pri uporabi Vaillant kompleta
cevi), vzemite iz navodil za instalacijo naprave in
ustreznih navodil opreme.
uniSTOR - VIH Q 120, 150, 200/VIH CQ 120, 150
590
295
222
295
B C D
801 791 776
1014 1004 989
1284 1274 1259
