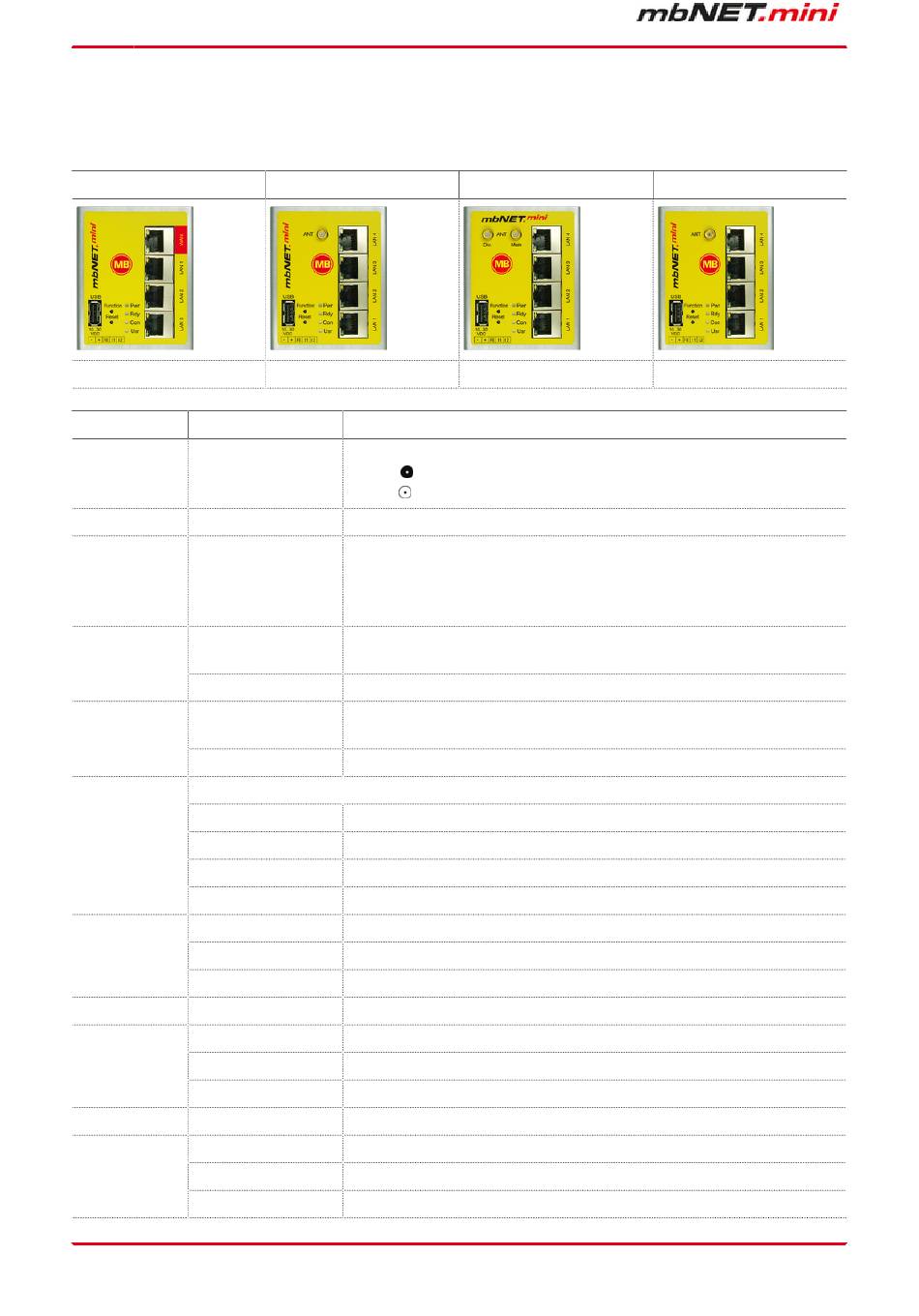

7 Anzeige-, Bedienelemente und Anschlüsse
Ansicht Gerätefront
MDH 860
1 x WAN; 3 x LAN; USB
Bezeichnung Status
ANT
Main
Div.
LED aus
Pwr (Power)
LED leuchtet
LED blinkt
Rdy (Ready)
LED leuchtet
Diese LED signalisiert den Verbindungszustand zum Internet und Portalserver.
LED aus
Con (Connect) LED blinkt (3Hz)
LED blinkt (1,5Hz)
LED leuchtet
LED blinkt (3Hz)
Usr (User) LED blinkt (1,5Hz)
LED leuchtet
WAN
orange LED blinkt
WAN-LED grüne LED leuchtet
grüne LED aus
LAN 1 - 4
orange LED blinkt
LAN-LED 1 – 4 grüne LED leuchtet
grüne LED aus
Seite 12 von 90 | Version: 1.6 DR 03 (10.01.2017) - DE | 10.01.2017
MDH 861
GSM 3G; 4 x LAN; USB
Beschreibung
SMA-Antennenanschluss:
- SMA W (MDH 861, MDH 862)
SMA M (MDH 863)
- Antennenanschluss beim Betrieb mit einer Antenne.
Antennenanschluss (in Verbindung mit "Main")
-
• einer zweiten, separaten Antenne (Makrodiversität)
• oder einer MIMO-Antenne (Mikrodiversität)
Stromversorgung für Gerät ist ausgeschaltet bzw. Gerät ist nicht an die
Stromversorgung / Netzteil angeschlossen.
Stromversorgung ist an der Klemmleiste angeschlossen und eingeschaltet.
Sobald das System überprüft wurde und startet (Dauer ca. 25 Sek.), blinkt
die LED für die Dauer des Bootvorgangs (ca. 90 Sek.).
Das Gerät ist betriebsbereit.
Keine Verbindung zum Internet oder zum Portal.
Internet oder VPN-Verbindung wird aufgebaut.
Verbindung zum Portalserver ist aufgebaut.
Verbindung zum Internet besteht, jedoch nicht zum Portalserver.
Firmware auf USB Stick zum Update bereit.
Portalkonfiguration auf dem USB Stick zum Übertragen bereit.
Firmware oder Konfiguration wird gerade vom Gerät übernommen.
- WAN-Anschluss des Routers (Kundennetzwerk, DSL-Router).
Netzwerkdatenverkehr aktiv
Übertragungsrate = 100MBit/s
Übertragungsrate = 10MBit/s
- Anschluss des lokalen Netzwerks (Maschinennetz, Netzwerk-Verkehr etc.).
Netzwerkdatenverkehr aktiv
Übertragungsrate = 100MBit/s
Übertragungsrate = 10MBit/s
MDH 862
GSM 4G; 4 x LAN; USB
MDH 863
WAN; 4 x LAN; USB
