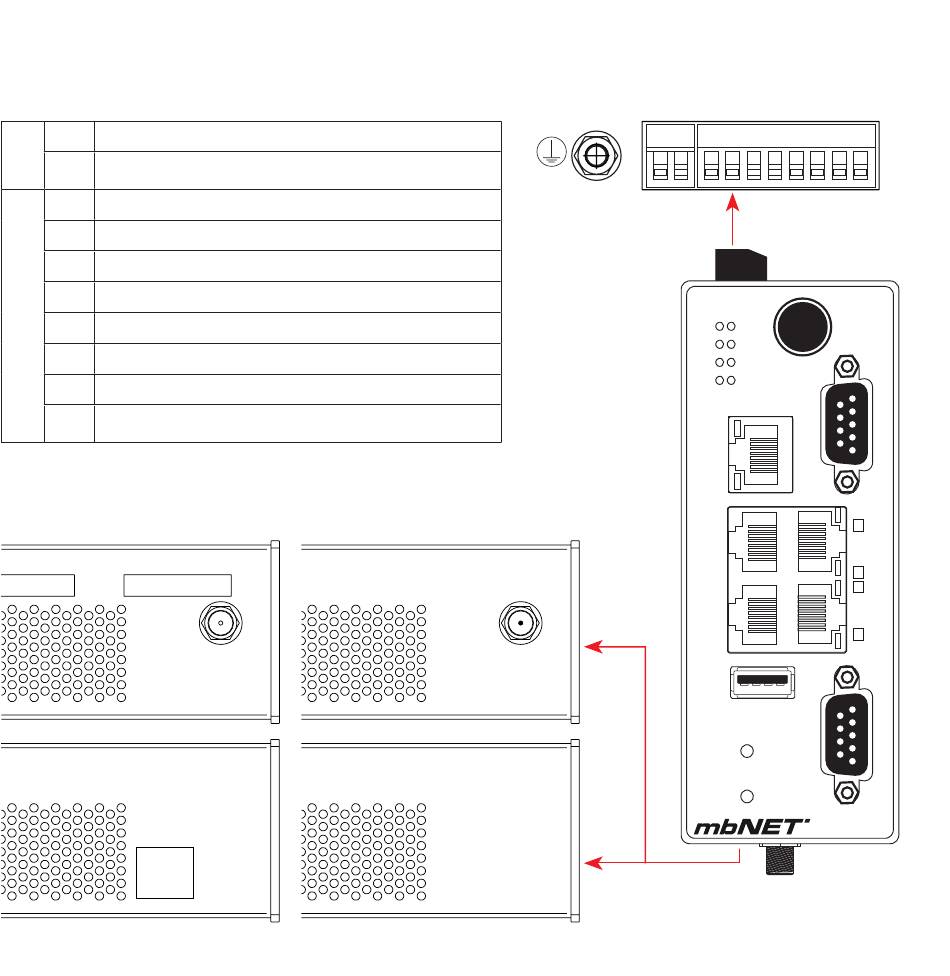

5 Anzeige-, Bedienelemente und Anschlüsse
+ Anschluss Versorgungsspannung 10-30V DC
X1
– Anschluss 0V DC
4 Digitaler Eingang E4 (10-30V DC)
3 Digitaler Eingang E3 (10-30V DC)
2 Digitaler Eingang E2 (10-30V DC)
1 Digitaler Eingang E1 (10-30V DC)
X2
P Abgesicherte Spannung 10-30V DC
M Anschluss 0V DC
O2 Digitaler Ausgang A2
O1 Digitaler Ausgang A1
MDH814, MDH819, MDH834,
MDH849, MDH850, MDH855,
MDH858, MDH859
SIM-Karten-Schacht
SIM 1 SIM 2
Antennen-
Anschluss
(female)
MDH810, MDH815, MDH830
RJ11-Anschluss
MDH811, MDH831, MDH841
Antennen-
Anschluss
(male)
MDH816, MDH835
X1 | X2
+ - I4 I3 I2 I1 P M O2 O1
Fc1
Fc3
Rdy
Pwr
WAN
LAN1
LAN3
USB
Dial Out
Reset
- 9 -
MB
Fc2
Fc4
Con
Err
COM1
1
LAN2
2
3
LAN4
4
COM2
