7

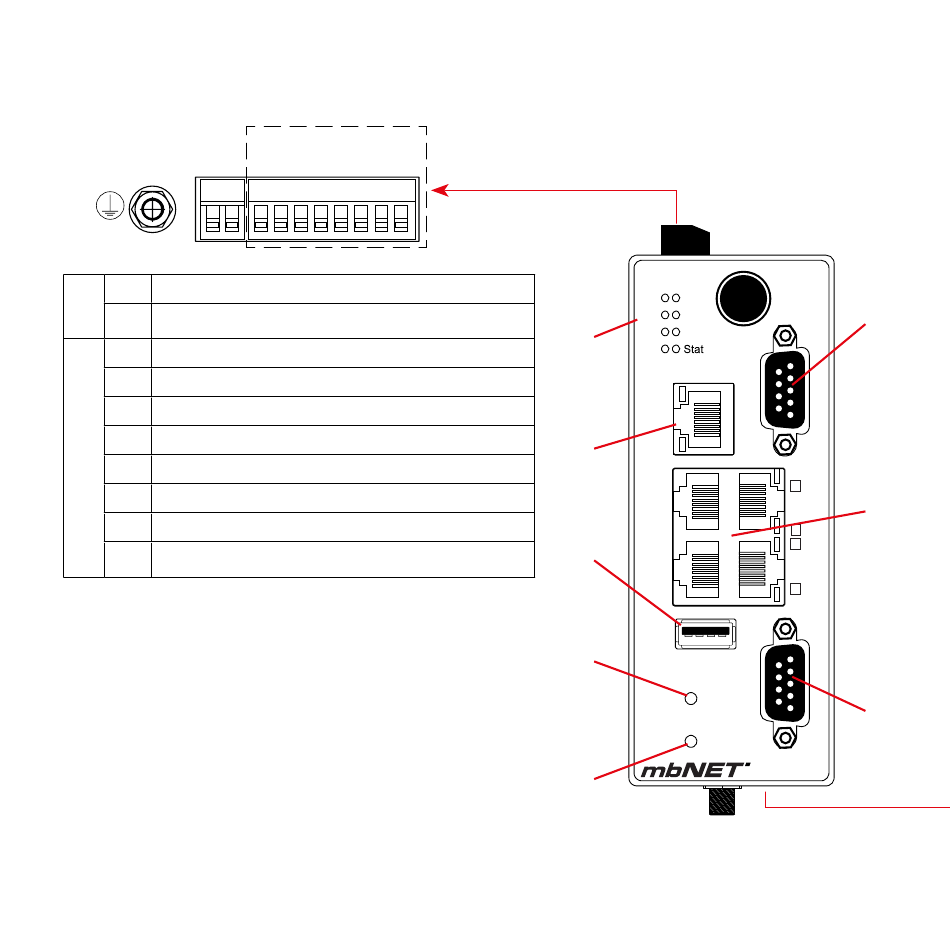

Anzeige-, Bedienelemente und Anschlüsse
X1 X2
+ -
+
Anschluss Versorgungsspannung 10-30V DC
X1
–
Anschluss 0V DC
4
Digitaler Eingang E4 (10-30V DC)
3
Digitaler Eingang E3 (10-30V DC)
2
Digitaler Eingang E2 (10-30V DC)
1
Digitaler Eingang E1 (10-30V DC)
X2
P
Abgesicherte Spannung 10-30V DC
M
Anschluss 0V DC
O2
Digitaler Ausgang A2
O1
Digitaler Ausgang A1
1. Funktions/Status-LEDs
2. WAN-Schnittstelle
3. USB Host 2.0
4. Dial Out-Taster
5. Reset-Taster
6. Serielle Schnittstelle COM2
7. LAN-Schnittstellen 1 – 4
8. Serielle Schnittstelle COM1
galvanisch getrennt
I4 I3 I2 I1 P M O2 O1
- 10 -
MB
Fc1
Fc2
Fc3
Fc4
Rdy
Con
1.
Pwr
COM1
WAN
2.
LAN1
3.
LAN3
USB
4.
COM2
Dial Out
Reset
5.
8.
1
7.
LAN2
2
3
LAN4
4
6.
