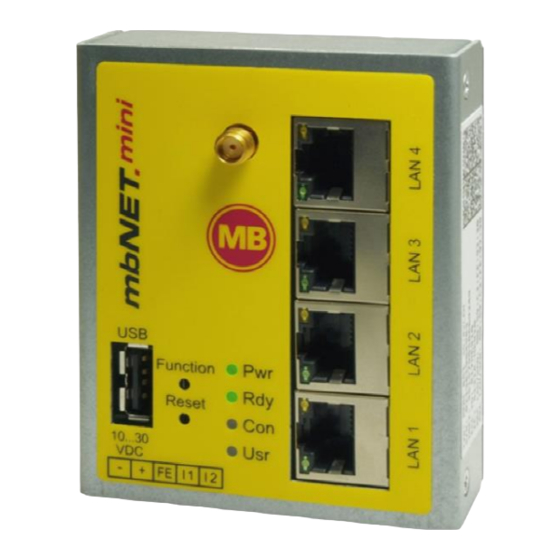

- Seite 1 MDH860, MDH861, MDH862 EU, MDH 862 AT&T, MDH863, MDH 865, MDH 866 EU, MDH 866 AT&T, MDH 867 PROG. CNTLR. E482663 Schnelleinstieg zur Inbetriebnahme ab Firmware V 2.0.6 und HW 02 ( 26.11.2019) 8.002.702.02.00...
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Verwendung von Open-Source-Software Allgemeines Besondere Haftungsbestimmungen Verwendete Open-Source-Software Lieferumfang Leistungsmerkmale Erstinbetriebnahme Erstkonfiguration 9 Erstkonfiguration über mbCONNECT24 V 1.7 Login mbCONNECT24 Neues Gerät anlegen Konfiguration zum mbNET.mini übertragen Erstkonfiguration über RSP mbCONNECT24 V 2.x Login mbCONNECT24 Neues Projekt anlegen Neues Gerät anlegen... -
Seite 3: Sicherheitshinweise
Diese Kurzanleitung bietet Ihnen eine schnelle Übersicht zu ausgewählten Bedienvorgängen und Funktionen des Industrierouters mbNET.mini. Sie kann jedoch das ausführliche Hand- mit den wichtigen Erläuterungen und Warnhinweisen nicht ersetzen. buch Lesen Sie die folgenden Hinweise aufmerksam durch und bewahren Sie diese Dokument sorgfältig auf. -
Seite 4: Verwendung Von Open-Source-Software
Verwendung von Open-Source-Software Allgemeines Unsere Produkte beinhalten unter anderem auch sogenannte Open-Source-Software, die von Drit- ten hergestellt und für die freie Verwendung durch jedermann veröffentlicht wurde. Die Open-Sour- ce-Software steht unter besonderen Open-Source-Softwarelizenzen und dem Urheberrecht Drit- ter. Jeder Kunde kann die Open-Source-Software nach den Lizenzbestimmungen der jeweiligen Hersteller grundsätzlich frei verwenden. -
Seite 5: Besondere Haftungsbestimmungen
Anfragen sind insoweit möglichst unter Angabe der Seriennummer des jeweiligen Produktes an folgende Adresse zu senden: MB connectline GmbH Tel. +49 (0) 98 51 / 58 25 29 0 Fernwartungssysteme Fax +49 (0) 98 51 / 58 25 29 99 Winnettener Str. -
Seite 6: Lieferumfang

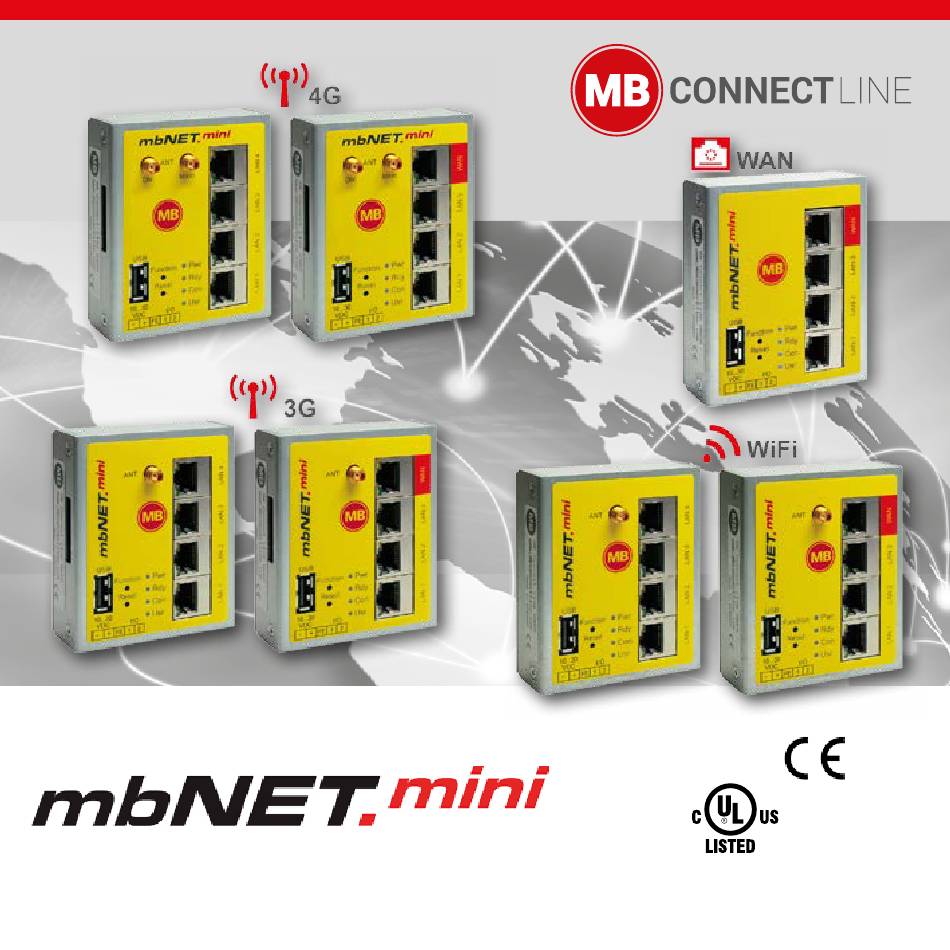

MDH 862 (EU/AT&T) Bewahren Sie den Originalkarton sowie das Original-Verpackungsmaterial für den Fall auf, dass Sie das Gerät zu einem späteren Zeitpunkt zur Reparatur einsenden müssen. MB connect line GmbH Sollte eines dieser Teile fehlen Winnettener Str. 6 Tel.: +49 (0)9851/582529-0 oder beschädigt sein, wenden... - Seite 7 MDH 863 MDH 865 MDH 866 (EU/AT&T) MDH 867 Kurzanleitung GSM- WLAN-Antenne Antenne Art.-Nr.: 8.002.702.02.00 Art.-Nr.: 8.002.101.00.00 Art.-Nr.: 8.002.108.00.00...
-
Seite 8: Leistungsmerkmale
Leistungsmerkmale ● Vollständige Konfiguration des Routers über das Portal (my)mbCONNECT24 ● Anbindung an Maschinen und Anlagen über LAN, WAN, WLAN oder Modem. ● Weltweit einsatzfähig durch Mobilfunk und Zugriff über LAN und Internet. ● Herstellung sicherer Verbindungen durch integrierte Firewall mit IP-Filter, NAT, Port-Forwar- ding und VPN mit Verschlüsselungsverfahren Blowfish. -
Seite 9: Erstkonfiguration
Erstkonfiguration Voraussetzungen: ● Ein Benutzerkonto auf dem Webportal V 1.7.x mbCONNECT24 oder dem Remote Service Portal RSP V 2.x mbCONNECT24 Wenn Sie noch kein Benutzerkonto auf mbCONNECT24 besitzen, setzen Sie sich bitte mit Ihrem Systemadministrator oder Vertriebspartner in Verbindung. Nähere Informationen über mbCONNECT24 finden Sie auf www.mbconnectline.com in unse- rem Downloadportal. -
Seite 10: Erstkonfiguration Über Mbconnect24 V 1
Erstkonfiguration über mbCONNECT24 V 1.7 Login mbCONNECT24 mbDIALUP HINWEIS: Ändern Sie nach dem ersten Login unbedingt und unverzüglich im Menü Benutzer Ihr Passwort! Neues Gerät anlegen Für die Erstkonfiguration sind folgende Angaben/Einstellungen nötig: • Beschreibung: Gerätename und Gerätetyp • Netzwerk: LAN-IP und LAN-Netzmaske bzw. WLAN-Einstellungen • ... - Seite 11 Speichern Sie Ihre Eingaben. Click Konfiguration Click mbconnect24.mbn Klicken Sie anschließend in der Anlagenverwaltung auf das Diskettensymbol und wählen Sie die Option „Konfiguration zum PC herunterladen“ aus. Speichern Sie die Konfigurationsdatei auf einen USB-Stick - direkt in das Hauptverzeichnis.
-
Seite 12: Konfiguration Zum Mbnet.mini Übertragen
Konfiguration zum mbNET.mini übertragen Wenn das mbNET.mini betriebsbereit ist, stecken Sie den USB-Stick in den USB-Port des Gerätes. Das Gerät erkennt die Konfigurationsdatei und zeigt dies durch die langsam blinkende LED Usr (Blinkfrequenz: 1,5 Hz) an. Sobald die LED Usr blinkt, müssen Sie innerhalb von 10 Sek. -
Seite 13: Erstkonfiguration Über Rsp Mbconnect24
Erstkonfiguration über RSP V 2.x mbCONNECT24 Login mbCONNECT24 mbDIALUP HINWEIS: Ändern Sie nach dem ersten Login unbedingt und unverzüglich Ihr Passwort! Navigation: Verwaltung > Benutzer Neues Projekt anlegen Navigation: Verwaltung > Projekte Klicken Sie auf das Plus in der Projektübersicht und vergeben Sie im darauf- folgenden Fenster einen Projektnamen (alle anderen Eingaben/Angaben können später nachgeholt werden). -
Seite 14: Neues Gerät Anlegen
Neues Gerät anlegen Navigation: Verwaltung > Projekte > Project Alpha (ausgewähltes Projekt) Klicken Sie auf das Plus in dem ausge- wählten Projekt und anschließend auf „Neues Gerät erstellen“. Für die Erst-/Minimalkonfiguration sind im Menü Gerät, unter dem Reiter Gerät nur die Auswahl des Gerätetyps und die Vergabe eines Gerätenamens notwendig. -
Seite 15: Konfiguration Erstellen
Konfiguration erstellen Navigation: Verwaltung > Projekte > Project Alpha (ausgewähltes Projekt) > NewDecice (ausgewähltes Gerät) Für die Erstkonfiguration sind hier die folgenden Menüs relevant: ● LAN (alle Geräte) Achten Sie darauf, dass die LAN-IP und die WAN-IP in unterschiedlichen Adressbereichen liegen. ●... -
Seite 16: Konfiguration Zum Mbnet.mini Übertragen
Konfiguration zum mbNET.mini übertragen Navigation: Verwaltung > Projekte > Project Alpha (ausgewähltes Projekt) > NewDecice (ausgewähltes Gerät) Nach Eingabe aller notwendigen Daten, müssen Sie die Konfigurationsdaten in das mbNET. mini übertragen. Schließen Sie dazu einen USB-Stick an Ihren Konfigurations-PC an (der USB-Stick muss das Dateiformat FAT haben!). -
Seite 17: Einlesen Der Konfiguration In Das Mbnet.mini
Einlesen der Konfiguration in das mbNET.mini Wenn das mbNET.mini betriebsbereit ist, stecken Sie den USB-Stick in den USB-Port des Gerätes. Das Gerät erkennt die Konfigurationsdatei und zeigt dies durch die langsam blinkende LED Usr (Blinkfrequenz: 1,5 Hz) an. Sobald die LED Usr blinkt, müssen Sie innerhalb von 10 Sek. -
Seite 18: Zugriff Auf Die Weboberfläche Des Mbnet.mini
Zugriff auf die Weboberfläche des mbNET.mini Auf der Weboberfläche des mbNET.mini steht Ihnen eine Status-Seite und eine Diagnose- Seite zur Verfügung. Auf der Status-Seite werden 5 Schritte nebst Informationen angezeigt, die durchlaufen werden müssen, wenn sich das mbNET.mini mit dem Portal verbindet. Die Diagnose-Seite unterstützt Sie im Falle eines fehlgeschlagenen Verbindungsaufbaus bei der Fehlersuche. -
Seite 19: Gerätestatus
Gerätestatus Nach erfolgter Anmeldung sehen Sie auf der Statusseite den „Geräte Status“. Hier werden unter anderem alle Schritte angezeigt, die erforderlich sind, damit das Gerät eine Verbindung zum Portal aufbauen kann. = alles in Ordnung = in Bearbeitung = Störung Klicken Sie auf das Symbol, rechts neben dem jeweiligen Fortschritt, um Details/Informationen über diesen Schritt angezeigt zu bekommen. -
Seite 20: Datenpunkte
Datenpunkte Wenn das mbNETmini eine Verbindung zum Portal aufgebaut hat (angezeigt durch das grüne LED-Symbol neben „Portal Kommunikation“), werden hier alle verfügbaren Datenpunkte zum Portal aufgelistet. Neben dem Namen des Datenpunktes werden, mittels eines LED-Symbols, dessen Status* und der jeweilige Wert angezeigt. * grüne LED = Datenpunkt kann gelesen werden graue LED = Datenpunkt kann nicht gelesen werden Protokollierung... -
Seite 21: Werkseinstellungen Laden
Werkseinstellungen laden Bevor Sie das Gerät auf seine Werkseinstellungen zurücksetzen, beachten Sie folgendes: ● Das Gerät muss betriebsbereit sein (LED Pwr + Rdy leuchten). ● Die IP-Adresse des Geräts wird auf die ursprüngliche IP-Adresse (192.168.0.100) zurück- gesetzt. Gegebenenfalls müssen Sie die Netzwerkeinstellungen des Konfigurationsrechners dementsprechend anpassen. -
Seite 22: Werkseinstellungen
** bei Vollbelegung aller Anschlüsse und Schnittstellen. Alternativ können nicht belegte Schnittstellen mit Staubschutzstopfen abgedeckt werden. MB connect line GmbH VEREINFACHTE EU-KONFORMITÄTSERKLÄRUNG Fernwartungssysteme Hiermit erklärt MB connect line GmbH, dass die Funkanlagen- typen MDH861; -862 EU; -863; MDH865; -866 EU; -867 der Winnettener Str. 6 Richtlinie 2014/53/EU entsprechen. 91550 Dinkelsbühl Der vollständige Text der EU-Konformitätserklärung ist unter der...
