8

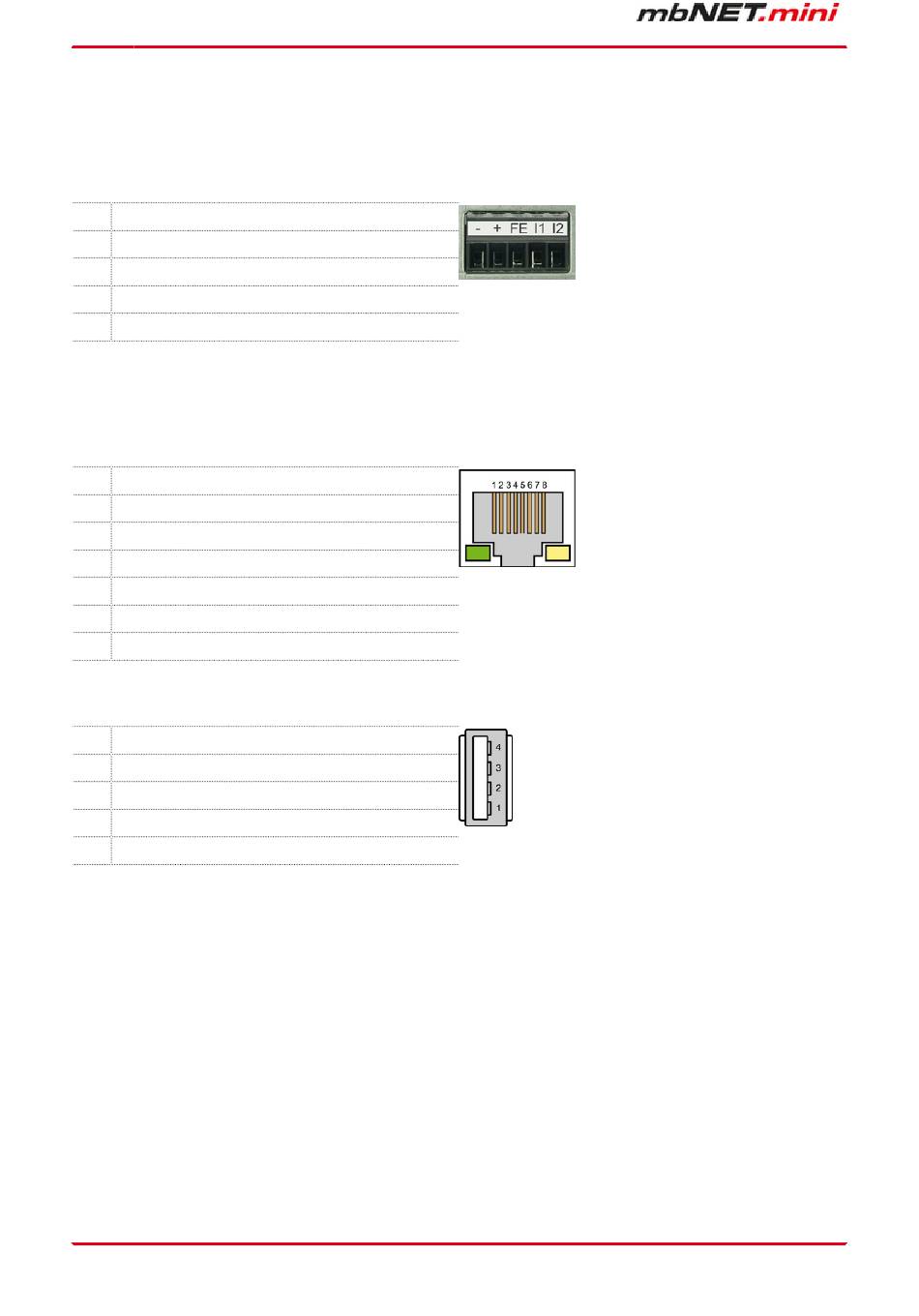

Schnittstellenbelegung

8.1 Anschlussbelegung Klemmleiste an der Geräte-Unterseite
- Anschluss 0V DC
+ Anschluss Versorgungsspannung 10-30V DC
FE Funktionserde
I1 Digitaler Eingang E1 (10-30V DC)
I2 Digitaler Eingang E2 (10-30V DC)
* Eingang 1 kann nur für den Verbindungsaufbau zum Portal mbCONNECT24 konfiguriert werden.
** Eingang 2 kann für den E-Mail-, SMS-, Internet-SMSversand oder einen Geräteneustart konfiguriert wer-
den.
8.2 Anschlussbelegung LAN- bzw. WAN-Anschluss an der Geräte-Front
Signal
1 TX+
2 TX-
3 RX+
4 Nicht belegt
5 Nicht belegt
6 RX-
8.3 Anschlussbelegung USB-Anschluss an der Geräte-Front
Signal
1 VCC (+5V)
2 - Data
3 +Data
4 GND
Seite 14 von 90 | Version: 1.6 DR 03 (10.01.2017) - DE | 10.01.2017
