Anschluss Viertelbrücke bei M12-Variante

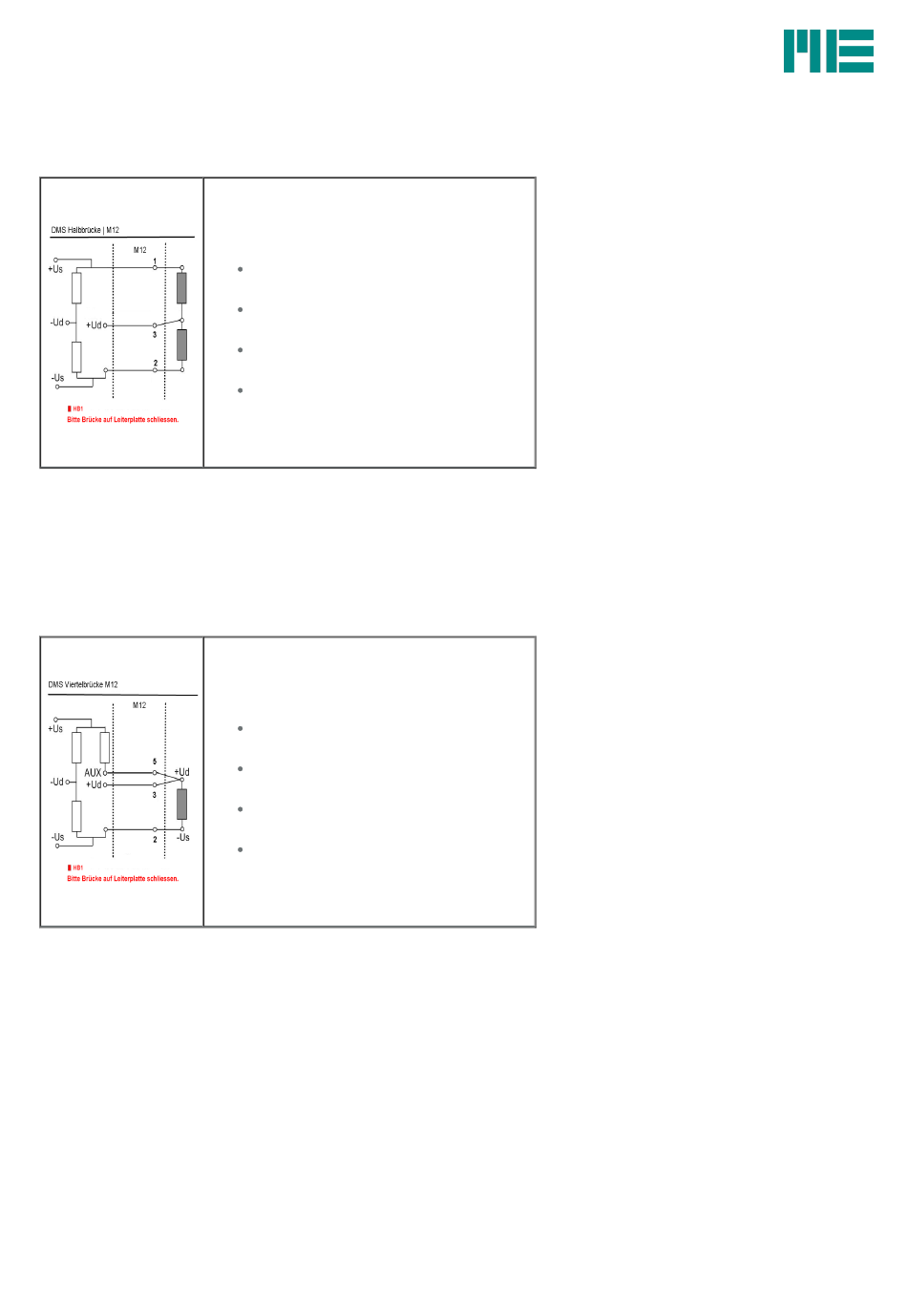

Die folgende Grafik zeigt den Anschluss einer Viertelbrücke bei der M12-Variante.
Je nach Anwendungsfall, ist die Brückenergänzung anzupassen.
Anpassung der Brückenergänzung bei M12-Variante
Die Brückenergänzung kann für jeden Kanal einzeln angepasst werden, hierzu ist das Gerät zu öffnen und nach der folgenden Abbildung die gewünschte
Lötbrücke zu ergänzen.
Stand 25 Feb 2020
Tel
+49 (0)3302 8982 4 60
Fax +49 (0)3302 8982 4 69
Bitte setzen Sie die Lötbrücken:
Bitte setzen Sie die Lötbrücken:
HB1 bei Verwendung von Kanal 1
mit einer Halbbrücke.
HB2 bei Verwendung von Kanal 2
mit einer Halbbrücke.
HB3 bei Verwendung von Kanal 3
mit einer Halbbrücke.
HB4 bei Verwendung von Kanal 4
mit einer Halbbrücke.
Lötbrücken: siehe Abbildung 3: Lötbrücken für die Konfiguration
der Brückenergänzung
Bitte setzen Sie die Lötbrücken:
Bitte setzen Sie die Lötbrücken:
HB1 bei Verwendung von Kanal 1
mit einer Viertelbrücke.
HB2 bei Verwendung von Kanal 2
mit einer Viertelbrücke.
HB3 bei Verwendung von Kanal 3
mit einer Viertelbrücke.
HB4 bei Verwendung von Kanal 4
mit einer Viertelbrücke.
Lötbrücken: siehe Abbildung 3: Lötbrücken für die Konfiguration
der Brückenergänzung
Messverstärker GSV-4USB M12 GSV-4USB M12
