4 - Karton sprawdzenia
5 - Osłona ściernicy
6 - Wzornik ostrzenia
7 - Śruba 3,5 x 9,5
13. moNtaŻ ostrZarKi
uWaga
Dopilnować, aby urządzenie nie zostało umocowane na
poziomie oczu operatora. Zaleca się montaż na wysokości
najwyżej około 1,2 - 1,3 m od poziomu podłoża.
Maszyna może być umocowana do stołu warsztatowego
lub do ściany.
13.1 mocoWaNie do stoŁu WarsZtatoWeGo (rYs.4)
- Użyć 2 śruby M8 wraz z podkładkami i nakrętkami (materiał
nie na wyposażeniu), włożone w otwory mocowania F 4.
Uważać na umieszczenie podstawy na stole warsztato-
wym, tak jak przedstawione na szczegółowym rysunku,
ustawiając kreski odniesienia części dolnej do brzegu stołu
warsztatowego.
13.2 mocoWaNie do ŚciaNY (rYs.5)
- Do zainstalowania ostrzarki na ścianie, używać odpowiedni
zaczep kod. 1185049 (nie na wyposażeniu ).
- Mocować zaczep używając 2 kołki z odnoszącymi się śru-
bami wraz z podkładkami (materiał nie na wyposażeniu),
włożone w otwory mocowania.
- Umocować maszynę używając 2 śruby M8 wraz z podkład-
kami i nakrętkami (materiał nie na wyposażeniu), włożone
w otwory mocowania F4.
14. iNFormacJe o ŁaŃcuchu
Przed przystąpieniem do ostrzenia, łańcuch musi być
kompletnie sprawdzony, aby upewnić się, że jest w dobrym
stanie.
(rys.6) części zęba są:
Część górna
1
Górny kąt cięcia
2
Boczny kąt cięcia
3
Głębokość ostrzenia
4
Ogranicznik głebokości
5
Końcówka
6
Obrzeże
7
8 Otwór nitu
(rys.7) części łańcucha są:
Ogniwo łączne
1
Ząb lewy
2
Ząb prawy
3
Ogniwo prowadzące (wleczenia)
4
5 Nit
15. ideNtYFiKacJa ŁaŃcucha
- Przed rozpoczęciem ostrzenia, należy rozpoznać typ łań-
cucha i odnoszące się kąty regulacyjne. Te charakterystyki
zawarte są w instrukcji obsługi piły motorowej, na której
jest zamontowany łańcuch lub na opakowaniu łańcucha.
- Zazwyczaj, na ogniwie wleczenia, znajduje się kod iden-
tyfikacyjny łańcucha.
- Identyfikacja łańcucha może nastąpić także za pomocą
pomiaru przyrządami pomiarowymi, używając wzornik i
kaliber.
P00801024_R03.indd 33
Pl

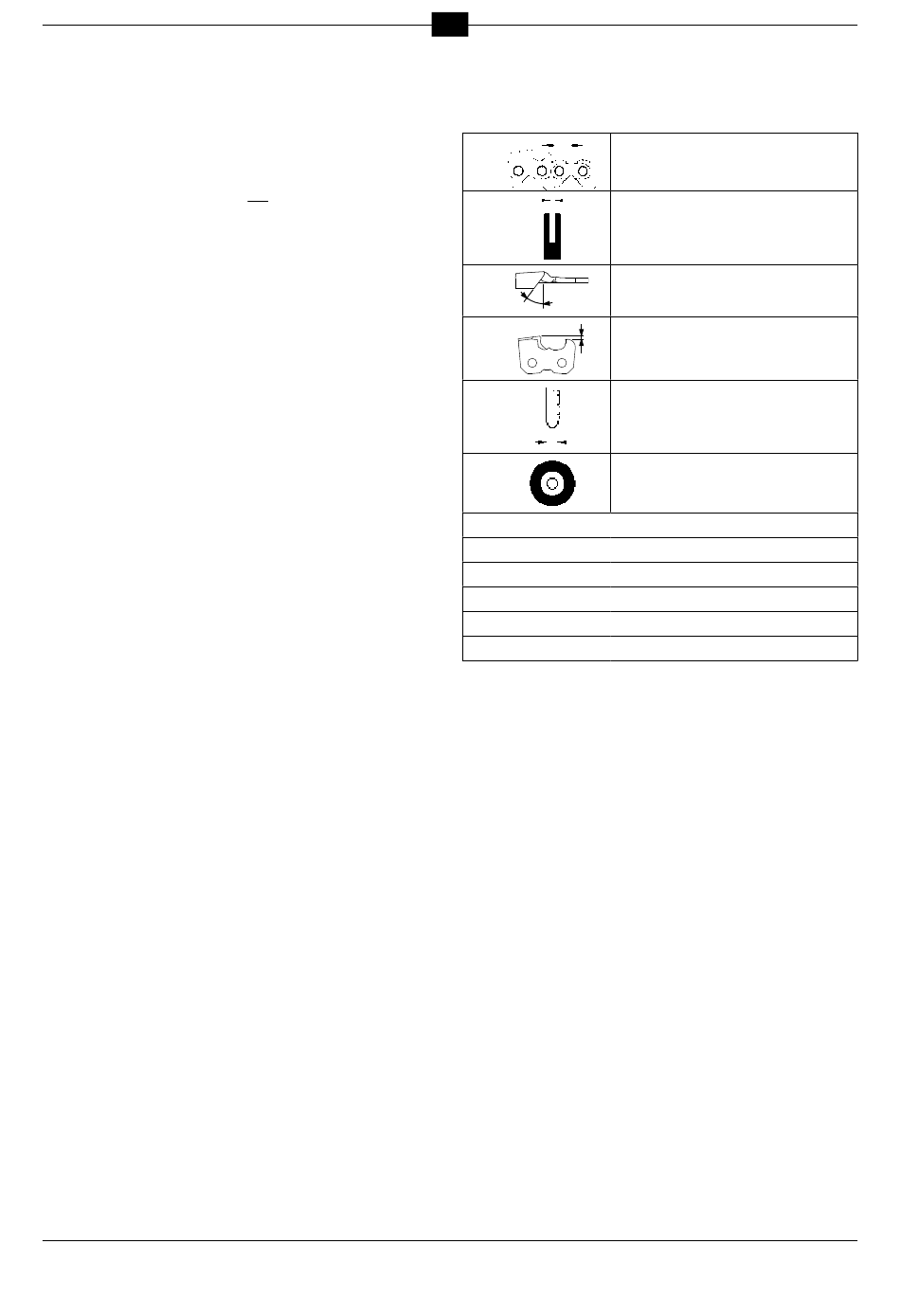

- Na końcu niniejszej instrukcji obsługi znajduje się TABELA
SPISU ŁAŃCUCHÓW.
W kolumnach tej tabeli przedstawione są następujące
dane:
÷ 2
a
b
c
f
g
H
Kody łańcuchów Oregon
I
l Kody łańcuchów Windsor
m Kody łańcuchów SABRET/TSC EXCEL
n Kody łańcuchów Carlton
o Kody łańcuchów Stihl
P Kody łańcuchów EM
15.1 pomiarY NarZĘdZioWe (rYs. 8)
a - u żywając odpowiedni profil, ustalić głębokość
ogranicznika.
b - p rzybliżając wzornik do tego boku, ustalić SKOK
łańcucha.
c - p rzybliżając wzornik do tego boku, jest możliwe ustalenie
długości zęba.
d - S zerokość ogniwa wleczenia, można wymierzyć za po-
mocą odpowiedniego przyrządu (np. kaliber).
16. moNtaŻ ŚcierNicY
16.1 spraWdZeNie ŚcierNicY (rYs. 3)
Trzymać ściernicę zawieszoną za pomocą otworu
centralnego. Uderzać delikatnie w brzeg ściernicy metalowym
przedmiotem (rys. 3). Jeżeli zostanie wydany dźwięk nie
metaliczny, a głuchy, ściernica może być uszkodzona: nie
używać jej!
16.2 ostrZeŻeNia dotYcZĄce ŚcierNicY
- stosować ściernicę odpowiadającą typowi łańcucha do
ostrzenia, konsultując tabelę łańcuchów załączoną na końcu
instrukcji obsługi.
- nie należy wstawiać ściernicy w piastę na siłę, ani modyfiko-
wać średnicy otworu centrowania. Unikać stosowania ściernic,
które nie pasują dokładnie.
- do montażu ściernicy stosować wyłącznie piasty i kołnierze
czyste i nie uszkodzone.
- sprawdzić, czy wielkości średnic zewnętrznych piasty i koł-
nierza są identyczne (fig.9).
Skok łańcucha
Szerokość ogniwa wleczenia
Górny kąt ostrzenie (obrót imadła)
Głębokość ogranicznika
Grubość ściernicy
Kod ściernicy
