16.3 УСТАНОВКА ШЛИФОВАЛЬНОГО КРУГА
- Отвинтите и снимите зажимное кольцо G10 (рис. 10)
- Вставьте и отцентрируйте шлифовальный круг в специальном
гнезде на ступице (рис.11).
- Завинтите зажимное кольцо G10, как показано на рис. 9-12.
Будьте особо внимательны при монтаже фланца - он
должен быть расположен так, как показано на рис.9.
Шлифовальный круг с чрезмерно затянутым фланцем
может сломаться во время работы, что подвергает
опасности оператора.
17. К Р Е П Л Е Н И Е З А Щ И Т Н О ГО К ОЖ У Х А
ШЛИФОВАЛЬНОГО КРУГА
- Установите защитное устройство p13 на плече (рис. 13)
- Убедитесь в том, что язычок L13 правильно вставлен в гнездо
S13 защитного устройства p13 (рис. 13).
- Убедитесь в том, что два зубца сцепления D14 правильно зажаты
по краю плеча (рис. 14).
- Для закрепления защитного устройства P13 вставьте в спе-
циальное гнездо и затяните винт V13 (рис. 14)
Во избежание появления трещин на защитном кожухе
не затягивайте крепежный винт слишком сильно.
18. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ
- Проверьте, соответствуют ли параметры сети электро-
питания данным, указанным на табличке с техническими
данными.
- Напряжение электропитания сети не должно отличаться от
напряжения, указанного на табличке, более чем на ±5%.
- Подключение к электросети должно быть подготовлено
в соответствии с действующими нормами страны, где
используется аппарат.
- Штепсельная розетка, которая используется для подклю-
чения аппарата, должна иметь заземляющий провод, под-
ходящий плавкий выключатель и должна быть защищена
дифференциальным термомагнитным выключателем с
чувствительностью, не превышающей 30 мА.
19. ПУСК
- Вставить вилку шнура питания в штепсельную розетку.
20. П РО В Е Р К А П РА В И Л Ь Н О СТ И М О Н ТА Ж А
ШЛИФОВАЛЬНОГО КРУГА
Перед выполнением данной операции наденьте
средства индивидуальной защиты.
Во время проверки правильности монтажа
шлифовального круга следите за тем, чтобы вблизи
станка не находились посторонние лица.
- Включите станок, удерживая нажатым выключатель в течение
1-2 секунд. Проверьте, не колеблется ли шлифовальный круг
в продольном и поперечном направлении при замедлении,
вызывая таким образом ненормальную вибрацию. Если коле-
бания имеют место, то не запускайте машину, а проверьте пра-
вильность монтажа шлифовального круга. При необходимости
замените шлифовальный круг на другой, оригинальный.
- Снова включите станок, удерживая нажатым выключатель в
течение 30 секуднд: встаньте сбоку относительно плоскости
вращения и понаблюдайте, не колеблется ли шлифоваль-
ный круг в продольном и поперечном направлении. Если
колебания имеют место, то немедленно остановите машину
и проверьте правильность монтажа шлифовального круга.
При необходимости замените шлифовальный круг на другой,
оригинальный.
Каждый раз при монтаже шлифовального круга
выполняйте операции, перечисленные в параграфе
МОНТАЖ ШЛИФОВАЛЬНОГО КРУГА.
P00801024_R03.indd 39
ru
21. РЕГУЛИРОВКА ЗАТОЧНОГО СТАНКА
21.1 УГЛЫ ЗАТОЧКИ
- После того как установлен тип затачиваемой цепи, следует
определить величину угла регулировки тисков по таблице
цепей (колонка C).

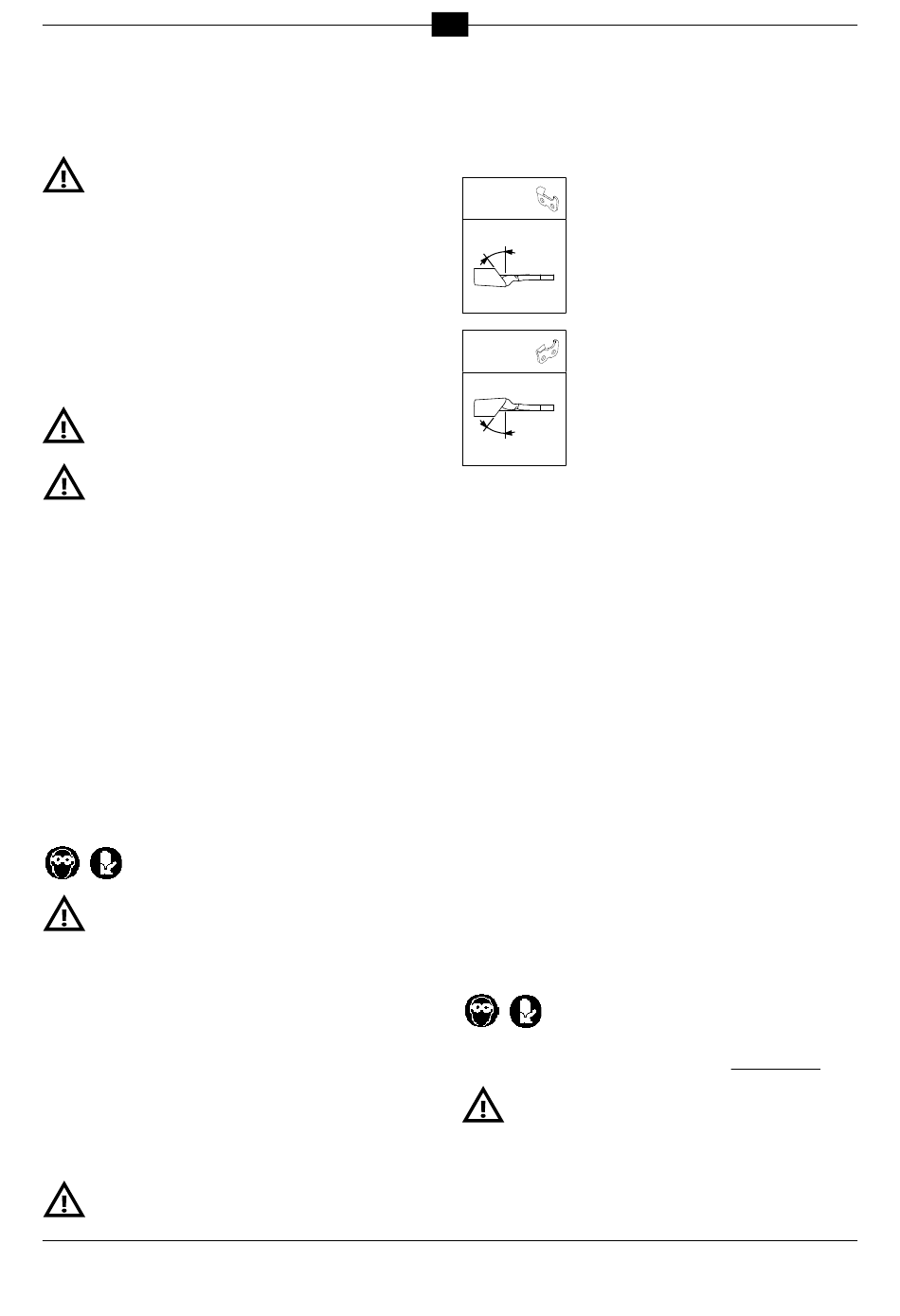

21.2 РЕГУЛИРОВКА ВЕРХНЕГО УГЛА
ПРАВЫЙ
ЗАТОЧКИ (РИС.16-17)
зуб
- Ослабить ручку M16.
- Повернуть тиски по часовой стрелке.
- Установить метку тисков в соответствии с
нужным углом.
- Снова завинтить ручку M16.
21.3 РЕГУЛИРОВКА ВЕРХНЕГО УГЛА
ЛЕВЫЙ
зуб ЗАТОЧКИ (РИС. 16-17)
- Ослабить ручку M16.
- Повернуть тиски против часовой стрелки.
- Установить метку тисков в соответствии с
нужным углом.
- Снова завинтить ручку M16.
21.2 РЕГУЛИРОВКА ОГРАНИЧИТЕЛЯ ЦЕПИ (РИС.18)
- Вставьте цепь в тиски.
- Доведите зуб до упора в ограничитель цепи A18.
- Продвиньте штифт P18 в соответствующее гнездо так, чтобы
ограничитель A18 был установлен в правильном положении
относительно зуба.
21.3 ПОЗИЦИОНИРОВАНИЕ ЗУБА (РИС.18)
- Приблизьте шлифовальный круг к затачиваемому зубу, опус-
кая плечо вниз.
- С помощью ручки P18a продвиньте цепь так, чтобы режущая
кромка зуба слегка прикасалась к шлифовальному кругу. Во
время проведения этой операции цепь должна проходить
через тиски свободно, но без зазора.
- Теперь нужно поднять плечо и завинтить ручку P18a для
дополнительного продвижения затачиваемого зуба.
Это продвижение соответствует количеству материала,
которое будет снято с самого зуба.
Чем больше затуплены зубья, тем большим должно быть
продвижение. И наоборот, чем меньше затуплены зубья, тем
меньше будет снято материала.
- С помощью ручки P18b отрегулируйте глубину заточки зуба.
Шлифовальный круг должен слегка прикасаться к нижней
части зуба по вертикали.
- После того как вы найдете точное положение зуба, затяните
ручку блокировки цепи М19.
22. МЕРЫ ПРЕДОСТОРОЖНОСТИ И РЕКОМЕНДАЦИИ
ПО ЗАТОЧКЕ
Во время выполнения этой операции обязательно
используйте средства индивидуальной защиты.
- Любая регулировка должна производиться при
выключенном двигателе и при неподвижном шли-
фовальном круге.
- В случае случайных ударов и толчков шлифо-
вального круга во время заточки руководствуйтесь
указаниями, содержащимися в разделе МЕРЫ
ПРЕДОСТОРОЖНОСТИ И РЕКОМЕНДАЦИИ
ОТНОСИТЕЛЬНО ШЛИФОВАЛЬНОГО КРУГА.
- Перез заточкой рекомендуется произвести очистку цепи.
- Чтобы не произошло перегрузки двигателя и повреждения
зубьев пильной цепи, следует снимать минимальное коли-
