Zentral-Lüftungsgerät mit Wärmerückgewinnung KWL 250
KWL 250..

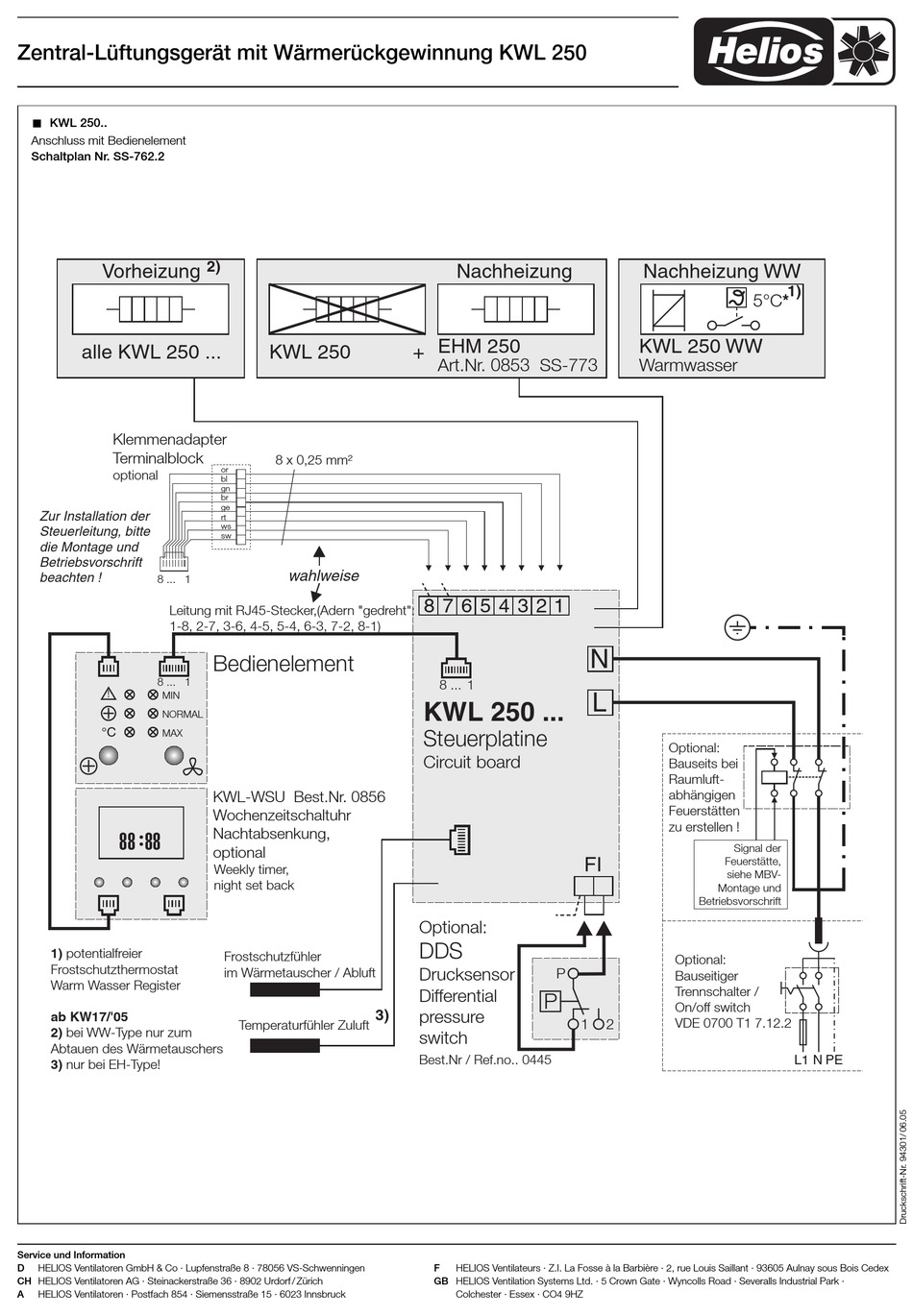

Anschluss mit Bedienelement
Schaltplan Nr. SS-762.2
Vorheizung
alle KWL 250 ...
Klemmenadapter
Terminalblock
optional
Zur Installation der
Steuerleitung, bitte
die Montage und
Betriebsvorschrift
beachten !
8 ... 1
Leitung mit RJ45-Stecker,(Adern "gedreht":
1-8, 2-7, 3-6, 4-5, 5-4, 6-3, 7-2, 8-1)
8 ... 1
!
MIN
NORMAL
°C
MAX
88 88
1) potentialfreier
Frostschutzthermostat
Warm Wasser Register
ab KW17/'05
2) bei WW-Type nur zum
Abtauen des Wärmetauschers
3) nur bei EH-Type!
Service und Information
D HELIOS Ventilatoren GmbH & Co · Lupfenstraße 8 · 78056 VS-Schwenningen
CH HELIOS Ventilatoren AG · Steinackerstraße 36 · 8902 Urdorf / Zürich
A HELIOS Ventilatoren · Postfach 854 · Siemensstraße 15 · 6023 Innsbruck
2)
KWL 250
8 x 0,25 mm²
or
bl
gn
br
ge
rt
ws
sw
wahlweise
Bedienelement
KWL-WSU Best.Nr. 0856
Wochenzeitschaltuhr
Nachtabsenkung,
optional
Weekly timer,
night set back
Frostschutzfühler
im Wärmetauscher / Abluft
3)
Temperaturfühler Zuluft
Nachheizung
+ EHM 250
Art.Nr. 0853 SS-773
8 7 6 5 4 3 2 1
8 ... 1
KWL 250 ...
Steuerplatine
Circuit board
FI
Optional:
DDS
Drucksensor P
Differential
P
pressure
1
switch
Best.Nr / Ref.no.. 0445
F HELIOS Ventilateurs · Z.I. La Fosse à la Barbière · 2, rue Louis Saillant · 93605 Aulnay sous Bois Cedex
GB HELIOS Ventilation Systems Ltd. · 5 Crown Gate · Wyncolls Road · Severalls Industrial Park ·
Colchester · Essex · CO4 9HZ
Nachheizung WW
5°C*
KWL 250 WW
Warmwasser
N
L
Optional:
Bauseits bei
Raumluft-
abhängigen
Feuerstätten
zu erstellen !
Signal der
Feuerstätte,
siehe MBV-
Montage und
Betriebsvorschrift
Optional:
Bauseitiger
Trennschalter /
On/off switch
VDE 0700 T1 7.12.2
2
1)
L1 N PE
