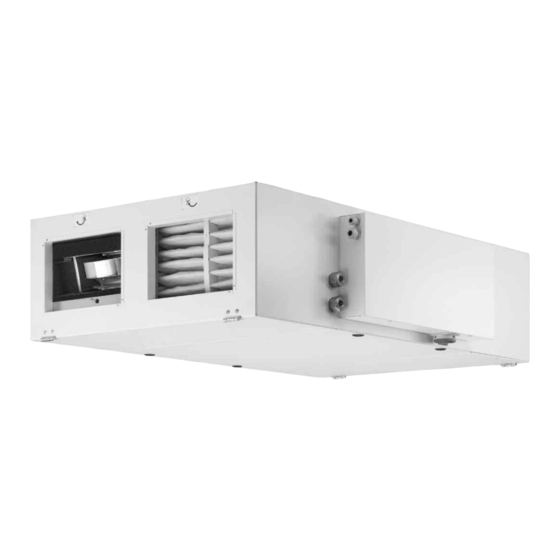

Helios KWL EC 700 D Pro Montage- Und Betriebsvorschrift
Zentral-lüftungsgeräte für deckeninstallation
Vorschau ausblenden
Andere Handbücher für KWL EC 700 D Pro:
- Montage- und betriebsvorschrift (100 Seiten) ,
- Montage- und betriebsvorschrift (8 Seiten)
Verwandte Anleitungen für Helios KWL EC 700 D Pro
Inhaltszusammenfassung für Helios KWL EC 700 D Pro
- Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT Nr. 82 600 Zentral-Lüftungsgeräte für Deckeninstallation KWL EC 700 D Pro / WW KWL EC 1400 D Pro / WW KWL EC 2000 D Pro / WW Mit Wärmerückgewinnung und EC-Technik für Be- und Entlüftung...
- Seite 2 DEUTSCH Dieses Produkt enthält Batterien bzw. Akkus. Nach dem Batteriegesetz (BattG) sind wir verpflichtet, auf Folgendes hinzuweisen: Batterien und Akkus dürfen nicht im Hausmüll entsorgt werden. Sie sind zur Rückgabe gebrauchter Batterien und Akkus gesetzlich verpflichtet. Sie können Batterien und Akkus im Handel oder in kommunalen Sammelstellen unentgeltlich zurückgeben. Batterien oder Akkus, die Schadstoffe enthalten, sind mit einem Symbol einer durchgekreuzten Mülltonne gekennzeichnet.
-
Seite 3: Inhaltsverzeichnis
Montage- und Betriebsvorschrift Zentral-Lüftungsgeräte KWL EC 700/1400/2000 D Pro / WW Inhaltsverzeichnis KAPITEL 1. ALLGEMEINE MONTAGE- UND BETRIEBSHINWEISE ........Seite 2 Wichtige Informationen . -
Seite 4: Kapitel 1. Allgemeine Montage- Und Betriebshinweise
Wenn die nachfolgenden Ausführungen nicht beachtet werden, entfällt unsere Gewährleistung. Gleiches gilt für Haf- tungsansprüche an den Hersteller. Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Eventuell auftretende Schäden unterliegen nicht der Gewährleistung. -
Seite 5: Funktion Und Wirkungsweise
Montage- und Betriebsvorschrift Zentral-Lüftungsgeräte KWL EC 700/1400/2000 D Pro / WW Funktion und Wirkungsweise Die KWL - Geräte besitzen einen oder mehrere Kreuz-Gegenstromwärmetauscher, in diesem kreuzen sich die Außen- luft (Frischluft) und die Gebäudeabluft ohne direkt miteinander in Verbindung zu kommen. Hierbei gibt die Abluft über 80 % der Wärme an die Außenluft ab. -
Seite 6: Technische Daten
2,2 kW Ausführung in IP20 Nachheizung (Ausgang) kW Elektrische Zuleitung bis UV NYM-J Förderleistungen Vm 200 - 700 KWL EC 700 D Pro WW Spannung/Frequenz 230 V~/50 Hz Anschluss nach Schaltplan SS-1006 Nennstrom – Lüftungsbetrieb 2,6 A Zulässige Lufttemperaturen -20 °C bis 40 °C Nennstrom –... -
Seite 7: Kapitel 2. Montage
Montage- und Betriebsvorschrift Zentral-Lüftungsgeräte KWL EC 700/1400/2000 D Pro / WW Aufstellung KAPITEL 2 Das KWL-Kompaktgerät ist für die „ hängende“ Anordnung zur Installation an der Decke konzipiert und somit für eine Installation innerhalb der Wohnung/Raumeinheit vorgesehen. Aufgrund von Betriebsgeräuschen, die sich je MONTAGE nach Anlagendruck verändern, wird empfohlen das KWL-Gerät im Waschraum, Technikräumen oder Lagerräume auf- zustellen. -
Seite 8: Kondensatablauf
Die KWL EC ... Pro / WW Typen werden standardmäßig mit einem Flanschanschluss ausgeliefert. Abb.5 Gerätetype Maße KWL EC 700 D ... KWL EC 1400 D ... KWL EC 2000 D ... Maße in mm Im Helios-Zubehör sind Übergangsstücke Kanal auf Rohr erhältlich: Abb.6 Abb.7 Abb.8 Gerätetype Bezeichnung Best.-Nr. Rohrdurchmesser in mm Abb.6... -
Seite 9: Gerätedämmung
Montage- und Betriebsvorschrift Zentral-Lüftungsgeräte KWL EC 700/1400/2000 D Pro / WW Gerätedämmung Bei Aufstellung in beheizten Räumen und höherer Luftfeuchtigkeit kann es im Bereich der Außen- und Fortluft an der Außenseite des Gerätes zu Kondensation kommen. In diesem Fall ist in diesem Bereich eine dampfdiffusionsdichte Dämmung flächig anzubringen. -
Seite 10: Kapitel 3. Funktionsbeschreibung
Montage- und Betriebsvorschrift Zentral-Lüftungsgeräte KWL EC 700/1400/2000 D Pro / WW Geräteübersicht KAPITEL 3 Warmwasser-Heizregister Heizwasseranschluss (Type KWL EC ...D Pro WW) für WHSH... (Type KWL EC ...D Pro WW) FUNKTIONS- BESCHREIBUNG Bypass (nicht sichtbar) Gehäuse Revisionsschalter Klemmenkasten F5-Abluftfilter Kondensatanschluss Ø... -
Seite 11: Funktionen
Montage- und Betriebsvorschrift Zentral-Lüftungsgeräte KWL EC 700/1400/2000 D Pro / WW Funktionen 3.2.1 Interne Vorheizung Nach Passivhauskriterien ist eine Vorheizung zwingend vorgeschrieben, um eine Vereisung des Kreuzgegenstrom-Wär- metauscher zu vermeiden! Die Vorheizung ist hinter dem Außenluftfilters F7 platziert. – Regelung der Vorheizung im Detail: Die Vorheizung ist aktiv wenn nachstehende Bedingungen erfüllt sind: Bedingung I: Außenluft-Temperatur (Fühler EXT1) ist kleiner als -4 °C Bedingung II: Fortluft-Temperatur (Fühler INT2) ist kleiner als +0 °C... -
Seite 12: Warmwasser-Heizregister
Montage- und Betriebsvorschrift Zentral-Lüftungsgeräte KWL EC 700/1400/2000 D Pro / WW 3.2.3 Warmwasser-Heizregister Ein Warmwasser-Nachheizregister sorgt für eine komfortable und energieeffiziente Nacherwärmung der Zuluft. Dies ist insbesondere dann sinnvoll, wenn die Zuluft (Erwärmte Außenluft nach dem Wärmetauscher) auf ein höheres Tempera- turniveau (i.d.R. -
Seite 13: Behaglichkeitstemperatur
Montage- und Betriebsvorschrift Zentral-Lüftungsgeräte KWL EC 700/1400/2000 D Pro / WW 3.2.6 Behaglichkeitstemperatur Bedingung I: Zulufttemperatur (Fühler EXT3) ist kleiner als +16,5 °C Bedingung II: Außenlufttemperatur (Fühler EXT1) ist kleiner als -10 °C Wenn beide Bedingungen erfüllt sind, wird die Vorheizung entsprechend der Differenz angesteuert um eine konstante Zulufttemperatur zu erreichen. -
Seite 14: Multizone
Montage- und Betriebsvorschrift Zentral-Lüftungsgeräte KWL EC 700/1400/2000 D Pro / WW 3.2.14 Multizone "Multizone" / "VAV" = Betrieb des Lüftungsgerätes im Konstantdruck-Modus Der Modus kann über das Komfortbedienelement > Servicemenü 1: „ Lüftungsmodus“ (s.a. Seite 18) ausgewählt wer- den. Durch Drücken auf das Feld "Monozone" gelangt man in den "Multizone“ / “VAV"-Modus. Im Display wird der aktuelle „... -
Seite 15: Vent-Kalibrierung
Montage- und Betriebsvorschrift Zentral-Lüftungsgeräte KWL EC 700/1400/2000 D Pro / WW Um die Sensor-Steuerung zu aktivieren, muss der CO -Sensor oder der Feuchte-Sensor nach Anschluss an der Haupt- platine im Servicemenü > „ Ext. Fühler“ (s.a. Seite 20) des Komfortbedinelements aktiviert werden. Ferner, muss das Lüftungsgerät im „... -
Seite 16: Kapitel 4. Bedienelement
Montage- und Betriebsvorschrift Zentral-Lüftungsgeräte KWL EC 700/1400/2000 D Pro / WW Aufputz-Komfortbedienelement mit Touchscreen KAPITEL 4 Das Zentral-Lüftungsgergerät wird mit einem Aufputz-Komfortbedienelement angesteuert (Abb.11). Es ermöglicht frei definierbare Betriebstufen innerhalb des gesamten Kennlinienbereichs, ein Wochen- oder Tagesprogramm sowie BEDIENELEMENT weitere features. Standardmäßig liegt dem Bedienelement eine Steuerleitung (5 m) mit beidseitigem RJ 12 Stecker zur einfachen Montage bei. -
Seite 17: Uhrzeit Und Wochentag Einstellen
Montage- und Betriebsvorschrift Zentral-Lüftungsgeräte KWL EC 700/1400/2000 D Pro / WW 5. Uhrzeit und Wochentag einstellen Wichtiger Hinweis: 1. Taste „ Uhr“ drücken Die Eingabe der Uhrzeit und des Wochen- tags ist unbedingt notwendig, um eine 2. Mit Pfeiltasten oder Uhrzeit und Wochentag einstellen funktionsfähiges Wochenprogramm zu er- 3. - Seite 18 Montage- und Betriebsvorschrift Zentral-Lüftungsgeräte KWL EC 700/1400/2000 D Pro / WW Sobald die individuellen Einstellungen abgeschlossen sind, können die programmierten Schaltzeiten und Parametern in einer Übersicht angezeigt werden. 1. Taste „ Übersicht“ drücken 2. Mit Taste „ RETURN“ zurück ins Wochenmenü Tages-/Wochenmenü...
- Seite 19 Montage- und Betriebsvorschrift Zentral-Lüftungsgeräte KWL EC 700/1400/2000 D Pro / WW Sobald die individuellen Einstellungen abgeschlossen sind, können die programmierten Schaltzeiten und Parametern in einer Übersicht angezeigt werden. 1. Taste „ Übersicht“ drücken 2. Mit Taste „ RETURN“ zurück ins Wochenmenü Tages-/Wochenmenü...
- Seite 20 Montage- und Betriebsvorschrift Zentral-Lüftungsgeräte KWL EC 700/1400/2000 D Pro / WW Servicemenü 1: Lüftungsmodus 1. Im Servicemenü die Funktion „ Lüftungsmodus“ auswählen, mit „ OK“ bestätigen 2. Auswahl der Lüftungmodi: Monozone / CAV oder Multizone / VAV 3. Mit der Taste „ RETURN“ bestätigen und zurück ins Servicemenü Lüftungsmodi: Servicemenü...
- Seite 21 Montage- und Betriebsvorschrift Zentral-Lüftungsgeräte KWL EC 700/1400/2000 D Pro / WW Servicemenü 2: Vent-Kalibrierung 1. Im Servicemenü die Funktion „ Vent-Kalibrierung“ auswählen, mit „ OK“ bestätigen 2. Taste „ Kalibrierung“ drücken. Die Kalibrierung dauert ca. 3-5 Minuten! 3. Mit der Taste „ RETURN“ zurück ins Servicemenü Servicemenü...
- Seite 22 Montage- und Betriebsvorschrift Zentral-Lüftungsgeräte KWL EC 700/1400/2000 D Pro / WW Servicemenü 7: Temperaturfühler 1. Im Servicemenü die Funktion „ Temperaturfühler “ auswählen, mit „ OK“ bestätigen 2. Taste „ Bedienteil“ auswählen 3. Taste „ Zuluft“ auswählen, Zuluftfühler wird aktiviert 4.
- Seite 23 Montage- und Betriebsvorschrift Zentral-Lüftungsgeräte KWL EC 700/1400/2000 D Pro / WW Servicemenü 12: Vorheizung 1. Im Servicemenü die Funktion „ Vorheizung “ auswählen, mit „ OK“ bestätigen 2. Taste „ Ein“ (Werkseinstellung) oder „ Aus“ auswählen, um die Vorheizung zu aktivieren/deaktivieren 3.
- Seite 24 Montage- und Betriebsvorschrift Zentral-Lüftungsgeräte KWL EC 700/1400/2000 D Pro / WW 10. Zusätzlich Servicefunktion 1. Im Hauptmenü die Taste „ Service “ drücken 2. Zugang in das zusätzliche Servicemenü erfolgt über Passwortabfrage: Passwort: 1717 > mit „ OK“ bestätigen Zusätz. Servicefunktion – Symbolerklärung: 3.
-
Seite 25: Kapitel 5. Abmessungen / Kennlinien
KWL EC 2000 D 2018 1600 1717 1632 2x700 Einregulierung Einstellung der Volumenstrom-Kennlinien je Type mit Angabe zum empfohlenen Lüfttungsbereich: ∆p ∆p KWL EC 700 D Pro / WW KWL EC 1400 D Pro / WW Empfohlener: Empfohlener: Grund-Lüftungsbereich Grund-Lüftungsbereich Nenn-Lüftungsbereich... -
Seite 26: Mindestanforderungen Zur Inbetriebnahme
Montage- und Betriebsvorschrift Zentral-Lüftungsgeräte KWL EC 700/1400/2000 D Pro / WW ∆p KWL EC 2000 D Pro / WW Empfohlener: Grund-Lüftungsbereich Nenn-Lüftungsbereich Intensiv-Lüftungsbereich V · m 5.2. Mindestanforderungen zur Inbetriebnahme Die Inbetriebnahme erfolgt über eine Anlagenkalibrierung. Hierzu wird im Komfortbedienelement > Servicemenü 2: „... -
Seite 27: Filterwechsel
Montage- und Betriebsvorschrift Zentral-Lüftungsgeräte KWL EC 700/1400/2000 D Pro / WW 3. Kondensatwanne nach unten klappen (Abb. 15) Wanne kann Kondenswasser enthalten! ACHTUNG 4. Den Frostschutz-Fühler WT aus den Wärmetauscherlamellen ziehen (Abb. 16) Abb.16 Abb.15 WARNUNG 5. Alle Schrauben der Wärmetauscherbefestigung lösen (Abb.17) Wärmetauscher dabei abstützen! 6. -
Seite 28: Reset-Funktion
Montage- und Betriebsvorschrift Zentral-Lüftungsgeräte KWL EC 700/1400/2000 D Pro / WW – Filter Das KWL-Kompaktgerät ist serienmäßig außen- und abluftseitig mit Feinfiltern ausgestattet (nach DIN EN 13779): • Außenluft/Abluft: Ersatzluftfilter F5 Abluft 1St. ELF-KWL 700 D/5 Nr. 4189 ELF-KWL 700 D/5 VDI Nr. 4190 Ersatzluftfilter F7 Zuluft 1St. -
Seite 29: Kondensatablauf Im Gerät
Montage- und Betriebsvorschrift Zentral-Lüftungsgeräte KWL EC 700/1400/2000 D Pro / WW Kondensatablauf im Gerät Bei Wartungsmaßnahmen sicherstellen, dass der seitliche Kondensatablauf (ø 22 mm) über die Bodenwanne des Gerätes sichergestellt ist (s.a. Punkt 2.2). – Reinigung 1. Kondensatablaufstutzen 2. Befestigungsschraube der Kondensatwanne lösen Abb.27 Abb.28 3. -
Seite 30: Kapitel 7. Schaltplanübersicht
Montage- und Betriebsvorschrift Zentral-Lüftungsgeräte KWL EC 700/1400/2000 D Pro / WW Anschlussplan SS-1006 KAPITEL 7 Abb.31 SCHALTPLANÜBERSICHT... -
Seite 31: Anschlussplan Ss-1007
Montage- und Betriebsvorschrift Zentral-Lüftungsgeräte KWL EC 700/1400/2000 D Pro / WW Anschlussplan SS-1007 Abb.32... -
Seite 32: Anschlussplan Ss-1008
Montage- und Betriebsvorschrift Zentral-Lüftungsgeräte KWL EC 700/1400/2000 D Pro / WW Anschlussplan SS-1008 Abb.33... -
Seite 33: Verdrahtungsplan Kwl Ec 700 D
Montage- und Betriebsvorschrift Zentral-Lüftungsgeräte KWL EC 700/1400/2000 D Pro / WW Verdrahtungsplan KWL EC 700 D ... Abb.34... -
Seite 34: Verdrahtungsplan Kwl Ec 1400 D
Montage- und Betriebsvorschrift Zentral-Lüftungsgeräte KWL EC 700/1400/2000 D Pro / WW Verdrahtungsplan KWL EC 1400 D ... Abb.35... -
Seite 35: Verdrahtungsplan Kwl Ec 2000 D
Montage- und Betriebsvorschrift Zentral-Lüftungsgeräte KWL EC 700/1400/2000 D Pro / WW Verdrahtungsplan KWL EC 2000 D ... Abb.36... - Seite 36 HELIOS Ventilatoren GmbH & Co · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 avenue Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Steinackerstraße 36 · 8902 Urdorf / Zürich GB HELIOS Ventilation Systems Ltd.
