Schwenkarm konfigurieren
855 Robotic Titrosampler

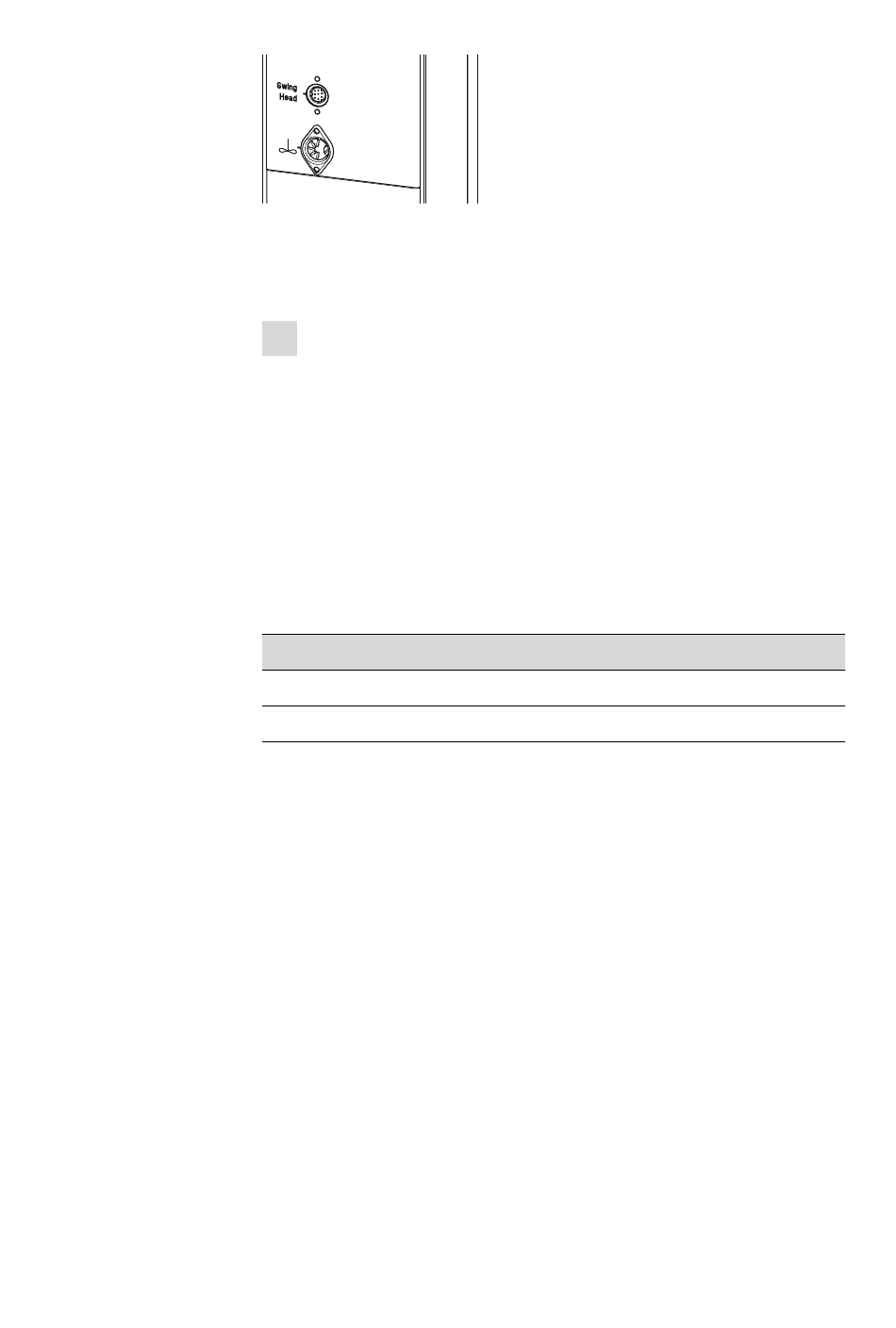

Abbildung 8
Swing Head anschliessen
Falls der Swing Head nicht angeschlossen ist, schliessen Sie ihn wie folgt
an:
1 Kabel einstecken
Das Anschlusskabel des Swing Heads durch die Führungskette des
■
Turmes führen (siehe Kapitel 3.9, Seite 28).
Den Mini-DIN-Stecker in die Buchse 'Swing Head' einstecken.
■
Turmkonfiguration
Achten Sie bei der Turmkonfiguration darauf, dass die korrekte Axialdis-
tanz eingestellt ist. Die Axialdistanz ist abhängig davon, ob der 855 Robo-
tic Titrosampler mit oder ohne Swing Head betrieben wird. Die korrekte
Axialdistanz ist in der folgenden Tabelle aufgeführt.
Tabelle 1
Axialdistanz
Betrieb
mit Swing Head
ohne Swing Head
Um die unterschiedlichsten Anwendungen zu ermöglichen, stehen ver-
schieden konstruierte Schwenkarme zur Verfügung. Sie unterscheiden sich
in den geometrischen Massen, wie z. B. Schwenkradius oder max. zulässi-
ger Schwenkwinkel. Die Konfigurationsdaten müssen vor der Montage
des Schwenkarmes im Sample Processor oder der Steuersoftware einge-
tragen werden. Die notwendigen Daten sind an der Unterseite des
Schwenkarmes eingraviert. Beispiele der gebräuchlichsten Schwenkarme
sind in der untenstehenden Abbildung dargestellt.
Axialdistanz
196 mm
166 mm
