3.15 Stativkonsole montieren
￭￭￭￭￭￭￭￭
42
Stativkonsole montieren
3
6.2001.070

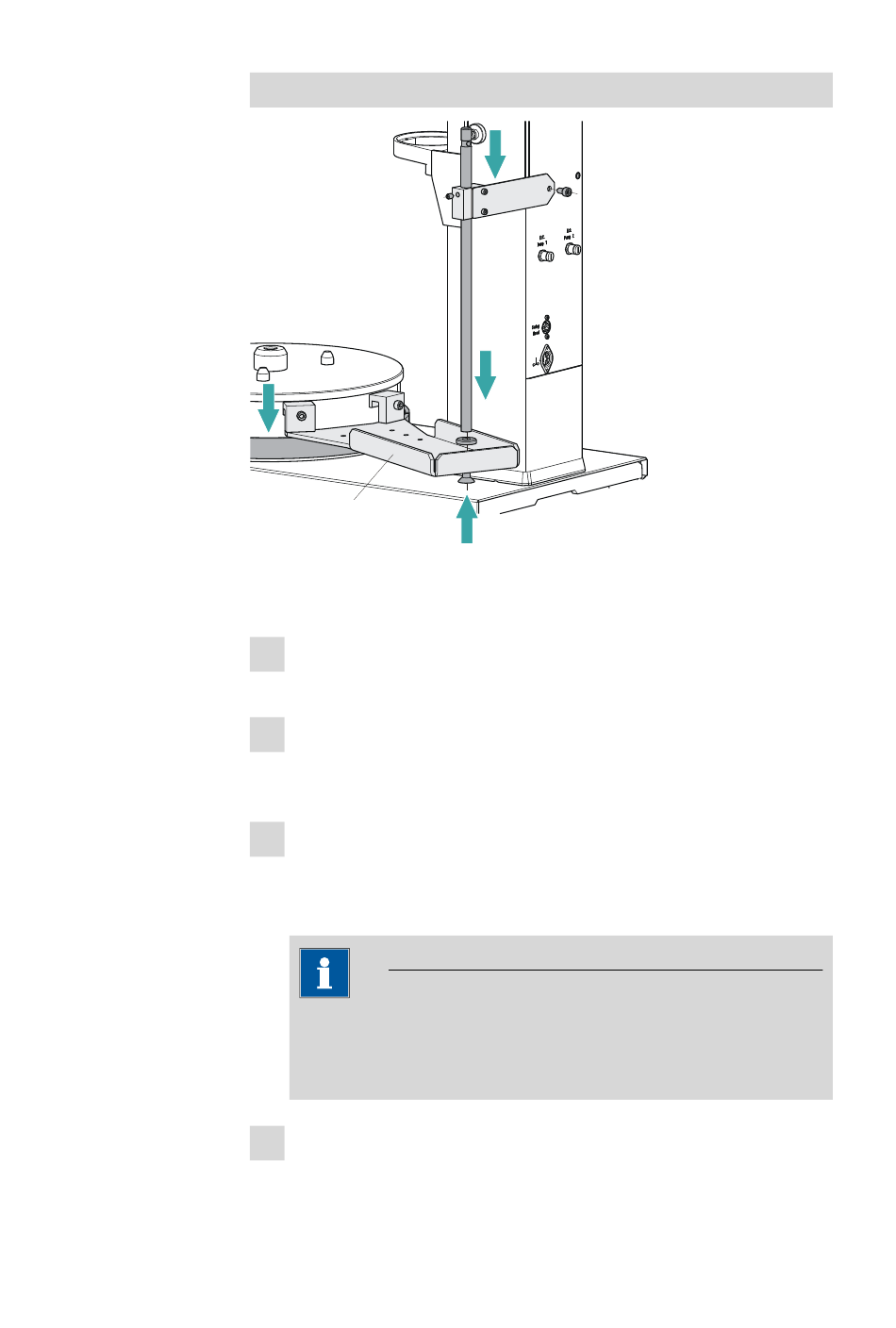

Abbildung 29
Stativkonsole montieren
Gehen Sie folgendermassen vor:
1 Die beiliegende Senkschraube von unten in die hinterste Öffnung der
Grundplatte einführen.
2 Die Unterlagscheibe (flache Seite oben) über die Senkschraube legen
und die Stativstange mit der Senkschraube festschrauben. Der dazu
notwendige Inbusschlüssel liegt dem 855 Robotic Titrosampler bei.
3 Die Grundplatte mit den Halteklammern an der Montageschiene des
Drehtellers einhängen. Die ganze Stativkonsole so nahe wie möglich
an den Turm schieben. Die Halteklammern mit einem Inbusschlüssel
an der Montageschiene fixieren.
HINWEIS
Bevor die Stativkonsole am Turm fixiert wird, kann nun z. B. ein
Magnetrührer und eine Messzelle an der Stativstange angebracht
werden.
4 Die Verstrebung von oben über die Stativstange führen.
5
4
6
2
1
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
855 Robotic Titrosampler
