855 Robotic Titrosampler
2
3

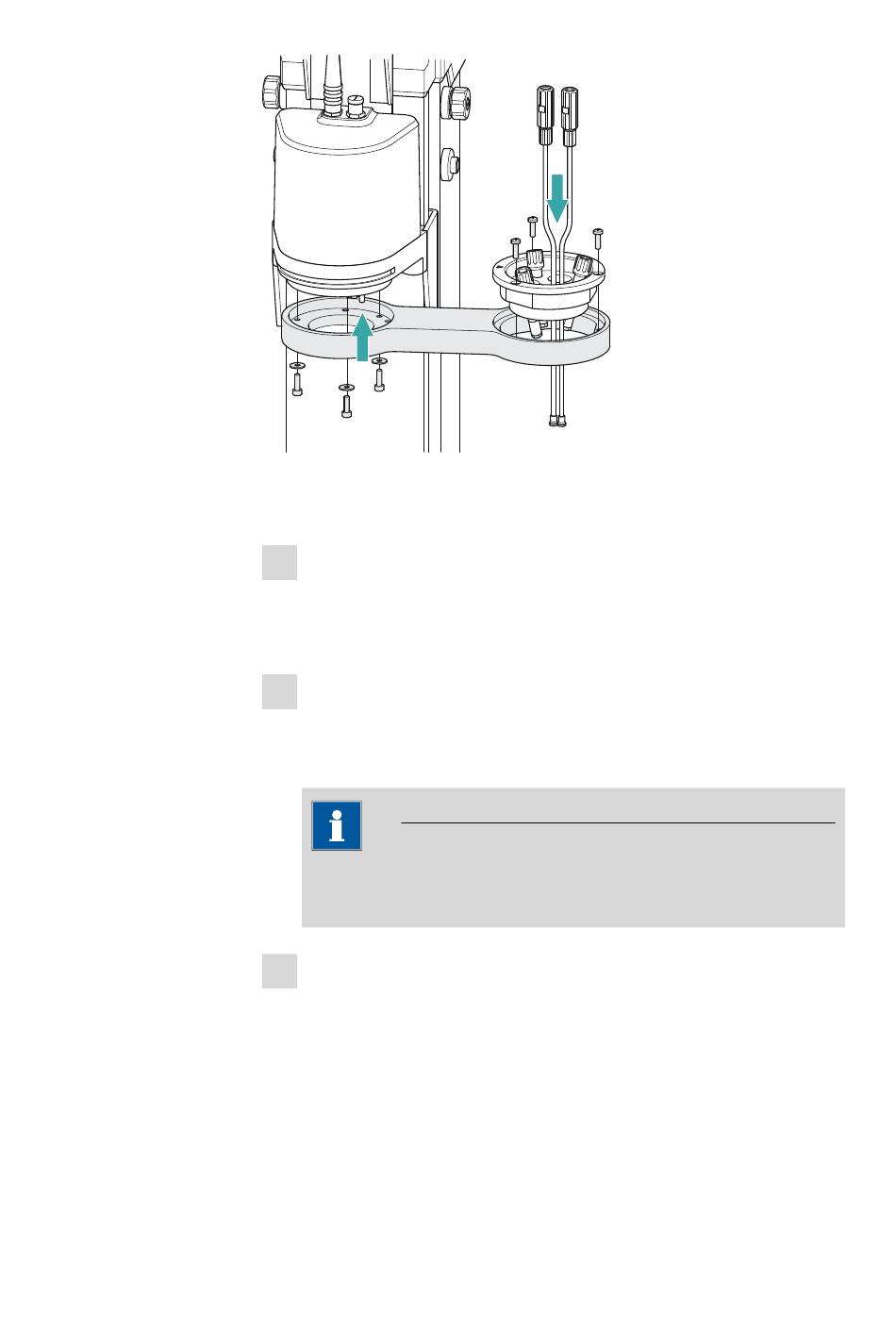

Abbildung 12
Schwenkarm montieren
Montieren Sie den Schwenkarm folgendermassen:
1 Den Titrierkopfeinsatz 6.1458.040 in die Öffnung des Schwen-
karms einlegen. Die Markierung auf dem Rand muss näher beim
Swing Head liegen. Den Titrierkopfeinsatz mit den beiliegenden
Schrauben festschrauben.
2 Den Schwenkarm so halten, dass die Öffnung nach rechts zeigt. Ihn
dabei so weit wie möglich nach aussen, d. h. gegen den Turm dre-
hen, siehe oben. Den Schwenkarm von unten über die Führungsbol-
zen der Antriebsscheibe des Swing Heads streifen.
HINWEIS
Achten Sie darauf, dass Sie die Antriebsscheibe nicht verdrehen
und damit Druck auf den Antrieb ausüben.
3 Mit den mitgelieferten Schrauben und Unterlagscheiben den
Schwenkarm am Swing Head festschrauben.
1
3 Installation
￭￭￭￭￭￭￭￭
23
