Funktionsprinzip
6 | BC306932151284de-000201
Das Danfoss IPS 8 ist werksgeprüft und einsatzbereit
in Ammoniakanlagen mit einem Verflüssigungsdruck
von über 6,5 bar (94 psi). Der Entlüfter wird mit
900 Gramm (31,7 Unz.) R452A befüllt.
Der Entlüfter benötigt lediglich zwei mechanische
Anschlüsse (siehe Abb. 1). Die Ammoniak-/NC-Gase
fließen von der Hauptanlage durch den Flansch für
Ammoniak (siehe 13 in der nachstehenden Abb. 1),
während das NC-Gas durch das dem Entlüftungs-
Restriktor (18) nachgelagerte Ausblasrohr
abgegeben wird.
Durch den Ammoniakflansch (13) gelangt
ein Gemisch aus Ammoniakgas und NC-Gas
in den Wärmeübertragerteil (12) des Entlüfters.
Das Ammoniakgas/NC-Gas wird durch den R452A-
Kühlkreis unter die Verflüssigungstemperatur des
Ammoniaks heruntergekühlt. Dann verflüssigt sich
das Ammoniakgas und kehrt aufgrund der Schwerkraft
in die Ammoniakanlage zurück. Die NC-Gase
sammeln sich hingegen im Wärmeübertrager (12)
und können später nach außen geführt werden.
5
4
3
2
1a
1

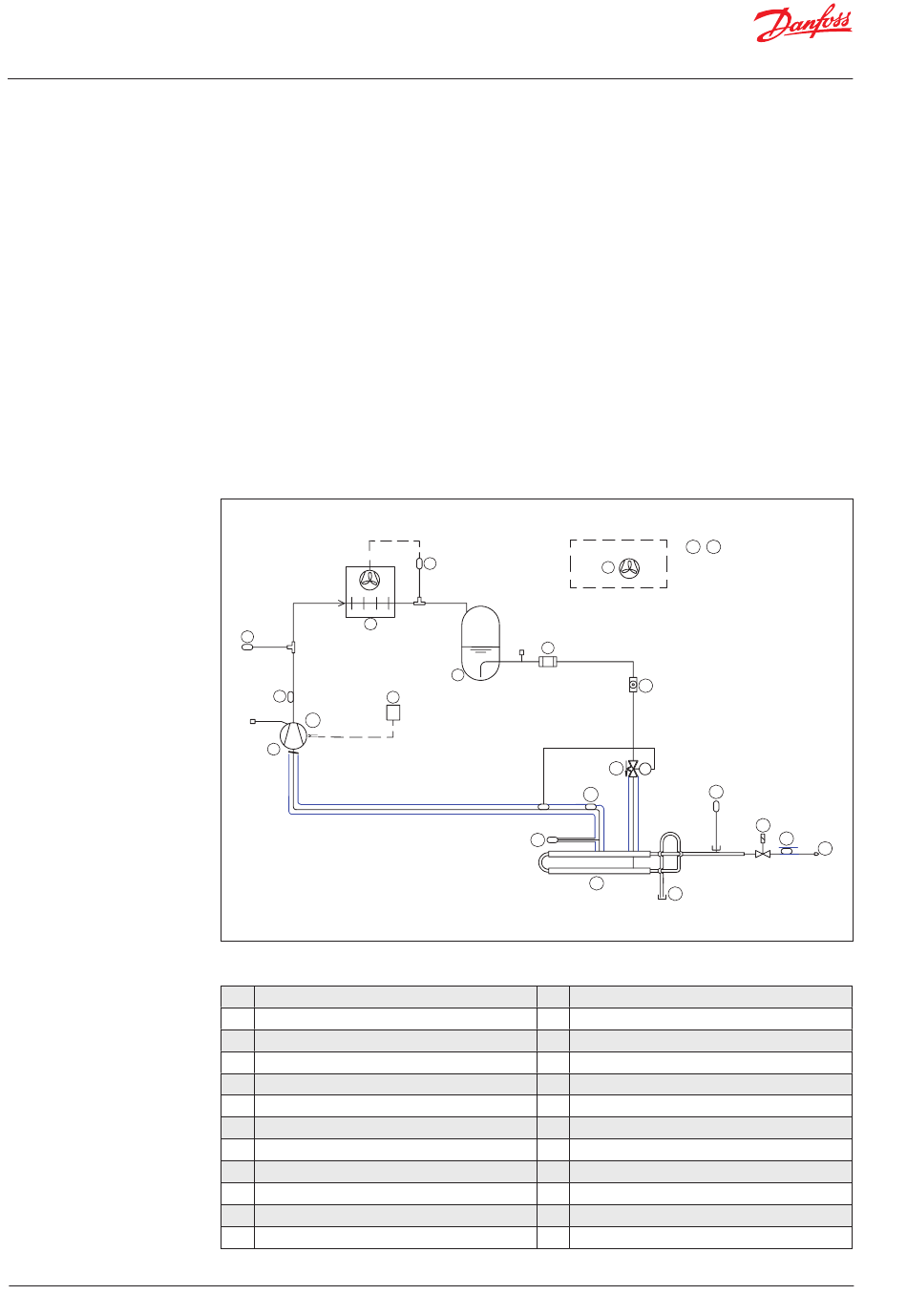

Abb. 1 – Aufbau R452A des Entlüfters
1
Verdichter R452A
1a
Verdichter-Kurbelwannenheizung
2
Thermostat für Kurbelgehäuse-Heizungsregelung
3
Heißgastemp.-Fühler R452A
3a
Saugdrucktemperaturfühler R452A
4
Drucksicherheitsschalter
5
Verflüssiger
6
Auszuglüfter
7
Druckschalter für Lüfter
8
Sammler
9
Filter
10
Schauglas
Durch die Verflüssigung des Ammoniakgases erfolgt
der Durchlauf des neuen Ammoniak-/NC-Gasgemischs
auf natürliche Weise. Dieses neue Gemisch wird
durch einen kontinuierlichen Prozess separiert.
Wenn die Konzentration an NC-Gas im
Wärmeübertrager (12) steigt, steigen simultan auch
der R452A-Wärmeübertragerdruck und die Temperatur.
Der Regler überwacht fortlaufend den R452A-
Wärmeübertragerdruck sowie den Ammoniakdruck
und die -Temperatur. Erreicht der R452A-Druck
eine vorgegebene Druckdifferenz im Vergleich zum
Ammoniakdruck (Temperatur), wird die Ableitung
des NC-Gases durch das Magnetventil (16) vorbereitet.
Das Ausblasen wird durch das Magnetventil (16) und
die entsprechenden Leitungen/Schläuche vorbereitet.
Die Ableitung sollte in ein Wasserbad erfolgen.
In diesem Prozess sollten kleine Mengen Ammoniak
enthalten sein (siehe Installationsabschnitt).
7
9
8
3a
14
12
11
Expansionsventil, R452A
12
Wärmeübertrager Ammoniak/R452A
13
Schweißflansche
14
Druckmessumformer R452A
15
Druckmessumformer R717
16
Magnetventil AKVA und Spule
17
NC-Temperaturfühler R717
18
Restriktor, Entlüftungsleitung
19
MCX 15 (vorprogrammiert)
20
Netzteil, 24 V
900 Gramm (31,7 Unz.) R452A
19 20
6
10
11
15
16
13
