Benutzerhandbuch | Entlüftersystem (IPS 8) für Ammoniak – Technische Daten, Installation und Gebrauch
Anschlussstellen
© Danfoss | DCS (ms) | 2020.01
Entlüfteranlage in einer flüssigkeitsstandsgesteuerten Niederdruckanlage
Die richtigen Standorte für den Entlüfter, der an die
Ammoniakanlage angeschlossen werden soll, sind:
(Siehe Abb. 6 und 7)
- oberhalb des Sammlers oder
- oberhalb der Flüssigkeit in der Abwärtsleitung
vom Verflüssiger.
Der Entlüfter (5) ist über Magnetventile (px und py)
an die Entlüftungspunkte angeschlossen. Es ist zu
beachten, dass nur jeweils ein Magnetventil zu einem
gegebenen Zeitpunkt geöffnet sein darf, da andernfalls
die Flüssigkeitssäule im Verflüssiger kurzgeschlossen wird.
Flüssigkeitsstand

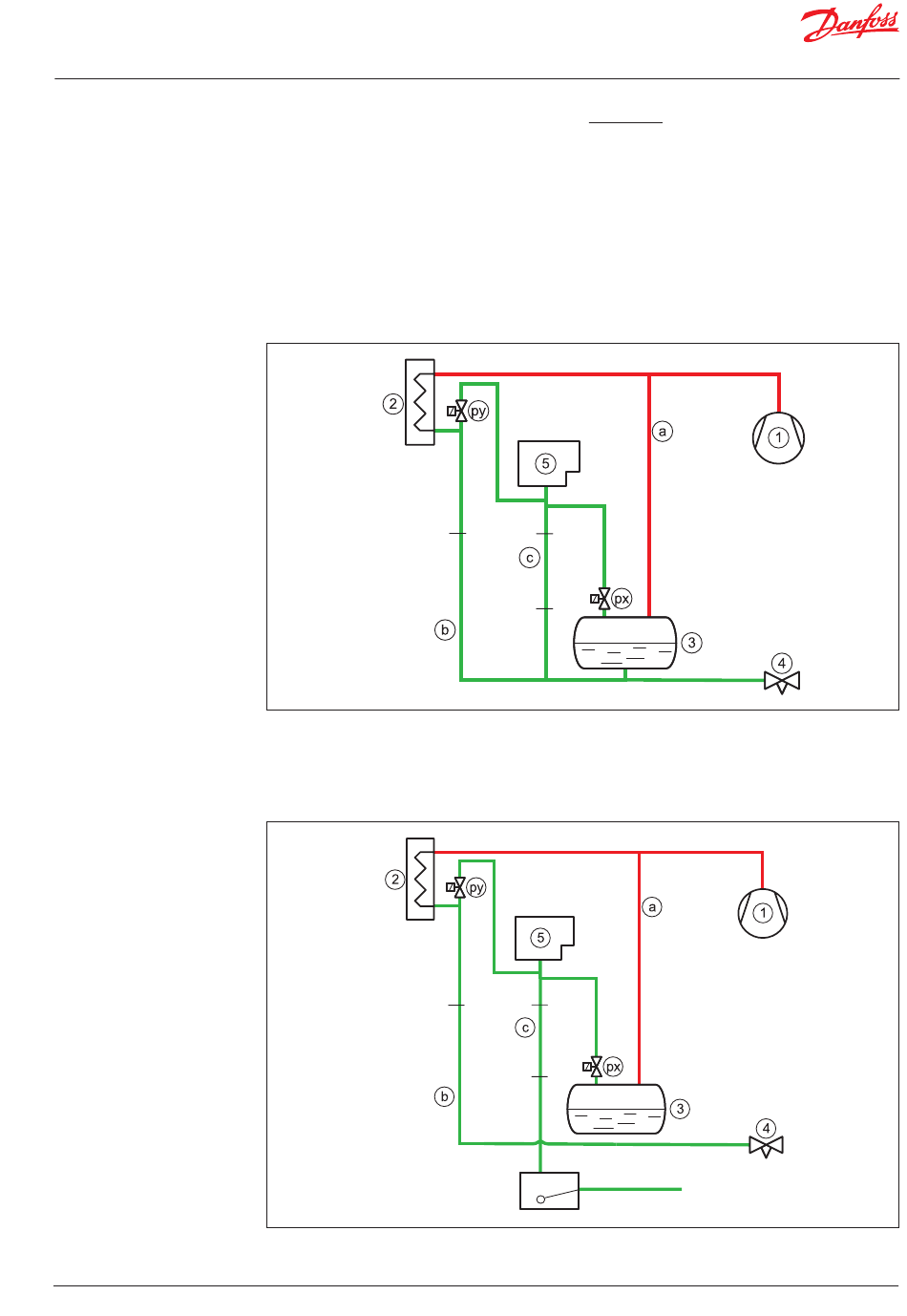

Abb. 6 Entlüfteranschlüsse (px) und (py). Die Ablaufleitungen (c) müssen vertikal/mit Abwärtsgefälle verlegt sein
Alternativ dazu kann der Flüssigkeitsablauf aus
dem Entlüfter durch ein HD-Schwimmerventil (6)
zur Niederdruckseite erfolgen (siehe Abb. 7).
Flüssigkeitsstand
Abb. 7 Entlüfteranschlüsse (px) und (py). Die Ablaufleitungen (c) müssen vertikal/mit Abwärtsgefälle verlegt sein
Der Entlüfter benötigt eine eigene Flüssigkeitsrückl-
aufabwärtsleitung (c), die parallel zu den abwärts
verlaufenden Leitungen (b) des Verflüssigers
angeschlossen sein müssen.
Ist der Entlüfter mit dem Sammler verbunden, d. h. das
Magnetventil (px) ist geöffnet, ist der Flüssigkeitsstand
in der abwärts verlaufenden Leitung des Entlüfters
(c) gleich dem Sammler-Flüssigkeitsstand (3). Ist der
Entlüfter mit dem Verflüssigeraustritt verbunden,
d. h. das Magnetventil (py) ist geöffnet, ist der
Flüssigkeitsstand gleich dem Flüssigkeitsstand in der
abwärts verlaufenden Leitung des Verflüssigers (3).
Niederdruckseite
BC306932151284de-000201 | 9
