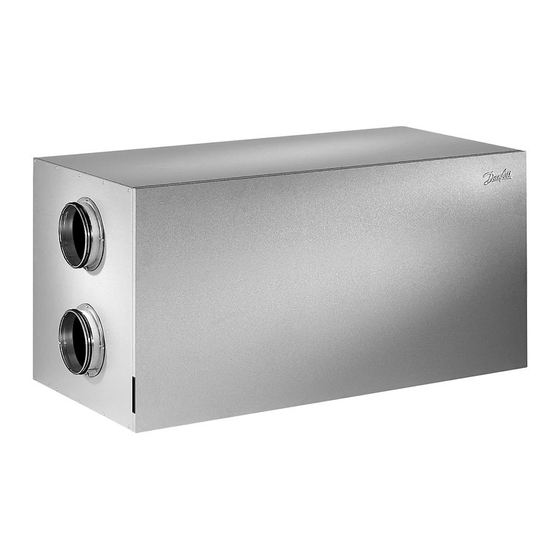

Inhaltszusammenfassung für Danfoss Air Unit a2

  • Seite 1 MAKING MODERN LIVING POSSIBLE Installationshandbuch Danfoss Air Units www.danfoss.de...
  • Seite 2 Danfoss A/S ist nicht an die Garantie gebunden oder dafür haftbar, wenn diese Anweisungen bei der Installation oder Wartung nicht befolgt werden. Die Originalanweisungen sind in englischer Sprache verfasst. Bei anderen Sprachversionen handelt es sich um Übersetzungen der Originalanweisungen. (Richtlinie 2006/42/EG)
  • Seite 3: Inhaltsverzeichnis

    Anschluss an den Danfoss Link™ CC ........... . Verbinden der Air Unit mit dem Danfoss Link™ CC, physische Installation ......
  • Seite 4: Installation Von Air Units

    Installationshandbuch Danfoss Air Units Installation von Air Units Dachbodengeräte a² und a³ 1. Stutzen herausziehen . Tragen Sie die Air Unit nie an den Stutzen, da das Gerät beschädigt werden kann. Es kann z.B. zu einer Leckage zwischen dem Polystyrolkern und dem Blechge- häuse führen.
  • Seite 5: Installation Des Ccm-Moduls Und Des Air Dial

    Installationshandbuch Danfoss Air Units Installation des CCM-Moduls und des Air Dial Elektrische Anschlüsse 1. Verbinden Sie das Netzanschlusskabel mit der Air Unit 2. Verbinden Sie das Kommunikationskabel mit dem CCM-Modul und der Air Unit. 3. Überprüfen Sie das Signal. Wenn es zu schwach ist, sollte das CCM-Modul an anderer Stelle platziert werden, z.
  • Seite 6: Montage Und Demontage Des Ccm-Moduls Und Des Air Dial

    Heizregister) vorhanden ist, muss der Stift von den Klemmen 5 und 6 ent- fernt werden (siehe auch die im Lieferumfang des Zubehörs enthaltene Anleitung). 5. Die Air Unit kann nun zum Danfoss Link™ CC hinzugefügt werden. Kommunikationskabel-Anschlüsse: 1. Weiß/Orange, 2. Orange, 3. Schwarz, 4. Weiß/Blau, 5. Blau, 6. Schwarz Hinweis! Das Kommunikationskabel kann auf bis zu 200 m verlängert werden.
  • Seite 7: Verbinden Der Air Unit Mit Dem Danfoss Link™ Cc, Drahtlose Einbindung

    Klicken Sie hier auf den CCM, um die Air Unit hinzuzufügen Hinweis! Während der Installation ist darauf zu achten, dass der Abstand zwischen Danfoss Link™ CC und CCM nicht mehr als 1,5 m beträgt. Grüne LED blinkt langsam CCM-Modul wurde nicht mit dem Danfoss Link™ CC verbunden Grüne LED leuchtet dauerhaft...
  • Seite 8: Einstellung Der Grundschritte Im Danfoss Link™ Cc

    Installationshandbuch Danfoss Air Units Einstellung der Grundschritte im Danfoss Link™ CC Nun wurde die Air Unit zum drahtlosen Funksystem hinzugefügt und ist bereit zum Abgleich der Luftströmung. Wenn die Air Unit gera- de erst zum System hinzugefügt wurde, werden Sie dazu aufgefordert, den Abluft- und Zuluft-Grundschritt einzustellen.
  • Seite 9: Einregulieren Der Gesamtluftmenge

    Luftventile zu finden sind. Schließen Sie die Ventile vollständig und dre- hen Sie sie durch volle Umdreh-ungen auf (die Anzahl der Umdrehungen ist auf der Kanal- systemzeichnung angegeben). Wenn Sie die Systeme einstellen, auf die Danfoss das Kanal- Messung der Abluft system nicht ausgelegt hat, stellen Sie die Zuluft- und Abluftventile gemäß...
  • Seite 10: Technische Spezifikationen

    Installationshandbuch Danfoss Air Units Technische Spezifikationen Air Unit a² Abmessungen Außenluft 1263 Fortluft 1180 Abluft Zuluft Gewicht der Einheit: 52 kg Vorderansicht (ohne Frontplatte) Filter, Abluft Filter, Zuluft Volumenstromdiagramm (zum Einregulieren) Filterrückstelltaste Differenzdruck für Abluft Differenzdruck für Zuluft Nennleistung Wärmerückgewinnungsgrad Druck [Pa] η...
  • Seite 11 Installationshandbuch Danfoss Air Units Frequenzbereich [Hz], Schallleistungspegel Lw (A) [dB(A)] Schalldruck Luftmenge Druck Lp(A) (Stan- Ermittelt bei m³/h dard*-Raum) 1000 2000 4000 8000 [dB(A)] Zuluftkanal Abluftkanal Gerät Zuluftkanal Abluftkanal Gerät Zuluftkanal Abluftkanal Gerät Zuluftkanal Abluftkanal Gerät Zuluftkanal Abluftkanal Gerät * Werte für den Schalldruck wurden für einen Standardraum mit A = 10 m², H = 2,4 m und durchschnittlicher Schalldämmung von 0,2 berech- net.
  • Seite 12: Air Unit A³

    Installationshandbuch Danfoss Air Units Air Unit a³ Abmessungen Außenluft 1342 Fortluft 1180 Abluft Zuluft Gewicht der Einheit: 67 kg Vorderansicht (ohne Frontplatte) Filter, Abluft Filter, Zuluft Volumenstromdiagramm (zum Einregulieren) Filterrückstelltaste Differenzdruck für Abluft Differenzdruck für Zuluft Nennleistung Wärmerückgewinnungsgrad Druck [Pa] η...
  • Seite 13 Installationshandbuch Danfoss Air Units Frequenzbereich [Hz], Schallleistungspegel Lw (A) [dB(A)] Schalldruck Luftmenge Lp(A) (Stan- Druck Pa Ermittelt bei m³/h dard*-Raum) 1000 2000 4000 8000 [dB(A)] Zuluftkanal Abluftkanal Gerät Zuluftkanal Abluftkanal Gerät * Werte für den Schalldruck wurden für einen Standardraum mit A = 10 m², H = 2,4 m und durchschnittlicher Schalldämmung von 0,2 berech- net.
  • Seite 14: Air Unit W¹

    Installationshandbuch Danfoss Air Units Air Unit w¹ Zuluft Abluft Fortluft Außenluft Kondensatablauf Filter, Abluft Filter, Zuluft Differenzdruck für Abluft Differenzdruck für Zuluft Filterrückstelltaste Gewicht der Einheit: 32 kg Nennleistung Wärmerückgewinnungsgrad Druck [Pa] η [%] *0.45 W/m³/h 1000 J/m³ 100% Luftmenge [m³/h] Luftmenge [m³/h]...
  • Seite 15 Installationshandbuch Danfoss Air Units Frequenzbereich [Hz], Schallleistungspegel Lw (A) [dB(A)] Schalldruck Luftmenge Lp(A) (Stan- Druck Pa Ermittelt bei m³/h dard*-Raum) 1000 2000 4000 8000 [dB(A)] Zuluftkanal Abluftkanal Gerät Zuluftkanal Abluftkanal Gerät Zuluftkanal Abluftkanal Gerät Zuluftkanal Abluftkanal Gerät Zuluftkanal Abluftkanal Gerät...
  • Seite 16: Air Unit W²

    Installationshandbuch Danfoss Air Units Air Unit w² Zuluft Abluft Fortluft Außenluft Kondensatablauf Filter, Abluft Filter, Zuluft Differenzdruck für Abluft Differenzdruck für Zuluft Filterrückstelltaste Gewicht der Einheit: 45 kg Nennleistung Wärmerückgewinnungsgrad Druck [Pa] η [%] *0.45 W/m³/h 1000 J/m³ 100% Luftmenge [m³/h] Luftmenge [m³/h]...
  • Seite 17: Fehlersuche

    Das Kabel zwischen dem CCM-Modul und der Kabel überprüfen und ggf. wieder an- Verbindungsprüfung fehlgeschlagen Einheit ist nicht eingesteckt oder defekt. schließen. Wenn das Kabel angeschlos- sen ist, der Fehler aber weiterhin auf- tritt, wenden Sie sich an Danfoss. Danfoss Heating Solutions VIEWB303...
  • Seite 18 Der Strom kann durch Herauszie- hen des Netzkabels vom System ge- trennt werden. Alarm: Feuer Einer der vier Temperaturfühler in der Danfoss Überprüfen Sie alle Räume und verlas- Air Unit oder der Temperaturfühler in der Air sen Sie das Haus.
  • Seite 19 Installationshandbuch Danfoss Air Units Fehler Ursache Lösung Geräusche von Luftventilen Der Luftvolumenstrom ist zu hoch. In einem ordnungsgemäß dimensio- nierten und betriebenen System sollten Druckverlust am Ventil ist zu hoch. keine Geräuschprobleme auftreten. Es Kein Schalldämpfer im Hauptluftkanal einge- kann allerdings ein Zischgeräusch auf- baut.
  • Seite 20 Die in Katalogen, Prospekten und anderen schriftlichen Unterlagen, wie z.B. Zeichnungen und Vorschlägen enthaltenen Angaben und technischen Daten sind vom Käufer vor Übernahme und Anwendung zu prüfen. Der Käufer kann aus diesen Unterlagen und zusätzlichen Diensten keinerlei Ansprüche gegenüber Danfoss oder Danfoss Mitarbeitern ableiten, es sei denn, dass diese vorsätzlich oder grob fahrlässig gehandelt haben.
