Elektrische Verdrahtung
14 | BC306932151284de-000201
Die interne Bedrahtung des Entlüfters erfolgt
im Werk. Nur die elektrische Bedrahtung
für die Hauptspannungsversorgung, die
Entlüftungspunktmagnetventile und die optionale
Buskommunikation muss vor Ort erfolgen.
WARNUNG
Elektrische
Gefahren.
Nur bevollmächtigtes
Personal.

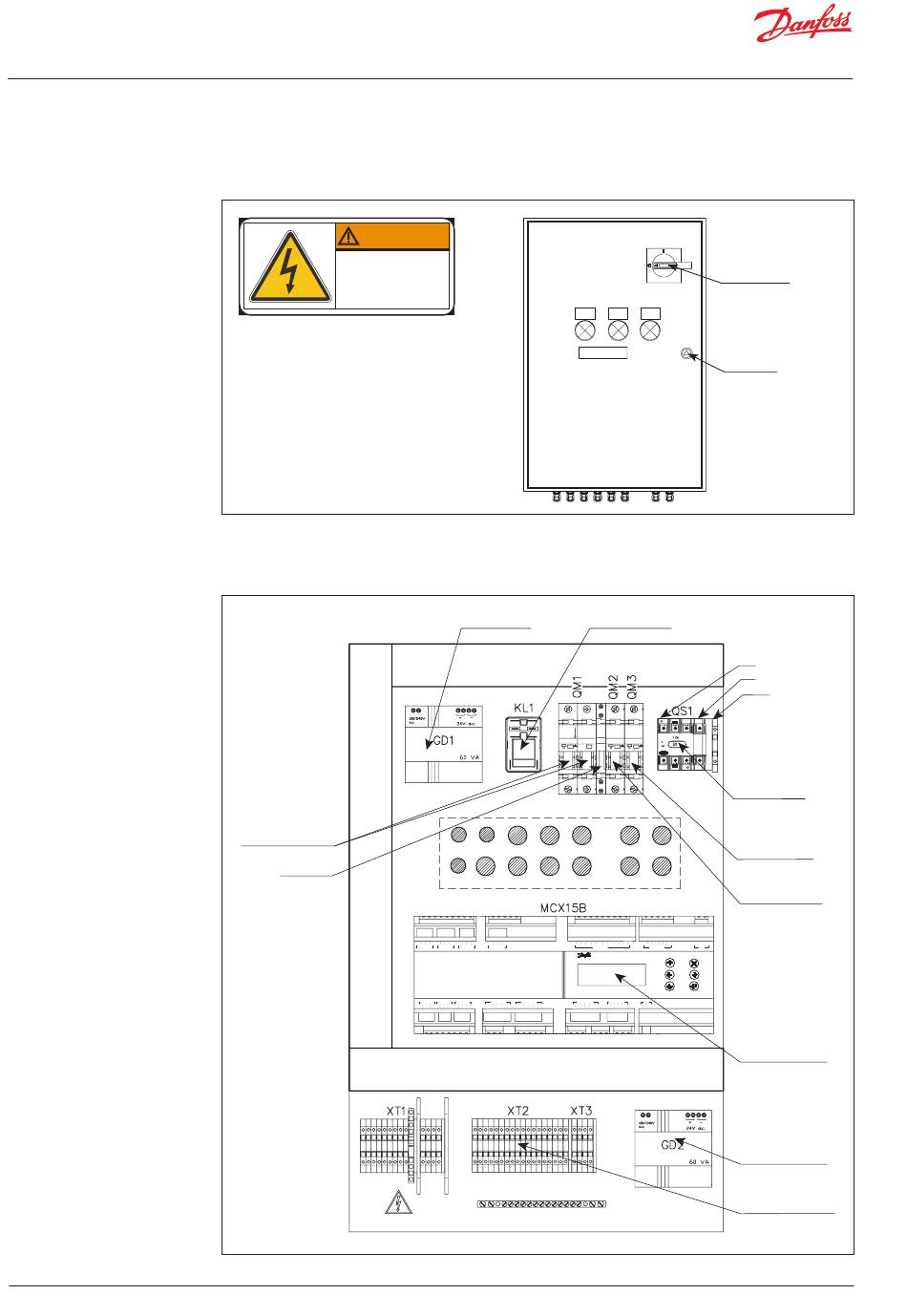

Abb. 15 Regelbox extern
Die Regelboxabdeckung lässt sich nur mit einem Schlüssel entriegeln und wenn der Hauptschalter ausgeschaltet ist.
Hinweis: Nur bevollmächtigtes Personal
Verdichter-/
Verflüssigerlüfter
ein/aus
Entlüftungsventil
Abb. 16 Regelbox intern
Es wird dringend empfohlen, alle externen Kabel
vom IPS 8 zur Spannungsversorgung und zu
allen Entlüftungspunktmagnetventilen durch
Metallrohre zu schützen.
STANDBY
24-V-Umwandler
ANALOG OUTPUT 5-6
DIGITAL INPUT 1
DIGITAL OUTPUT 14
DIGITAL OUTPUT 15
DIGITAL INPUT 2
DIGITAL INPUT 3
DIGITAL INPUT 4
DIGITAL INPUT 5-8
DIGITAL INPUT 9-12
DIGITAL INPUT 13-16
EIN-/AUSschalter
AUS-
FEHLER
FÜHRUNG
ENTLÜFTEN
Tastensperre
Verdichterrelais
Stromnetz
230 V 50 Hz
l
N
Erde
Hauptschalter
Magnetventile
ein/aus
MCX15B-Regler
ein/aus
ANALOG INPIT 1-6
ANALOG INPUT 7-10
POWER
MCX
DIGITAL INPUT 17-18
CAN RJ
MCX15B-Regler
Optionale 24-V-DC-
Spannungsversorgung
für acht (8) Entlüftungs-
Magnetventile
(nicht im Lieferumfang)
Bis zu acht
Entlüftungsventile
