Benutzerhandbuch | Entlüftersystem (IPS 8) für Ammoniak – Technische Daten, Installation und Gebrauch
Luftfallen
8 | BC306932151284de-000201
Flüssigkeits-
stand

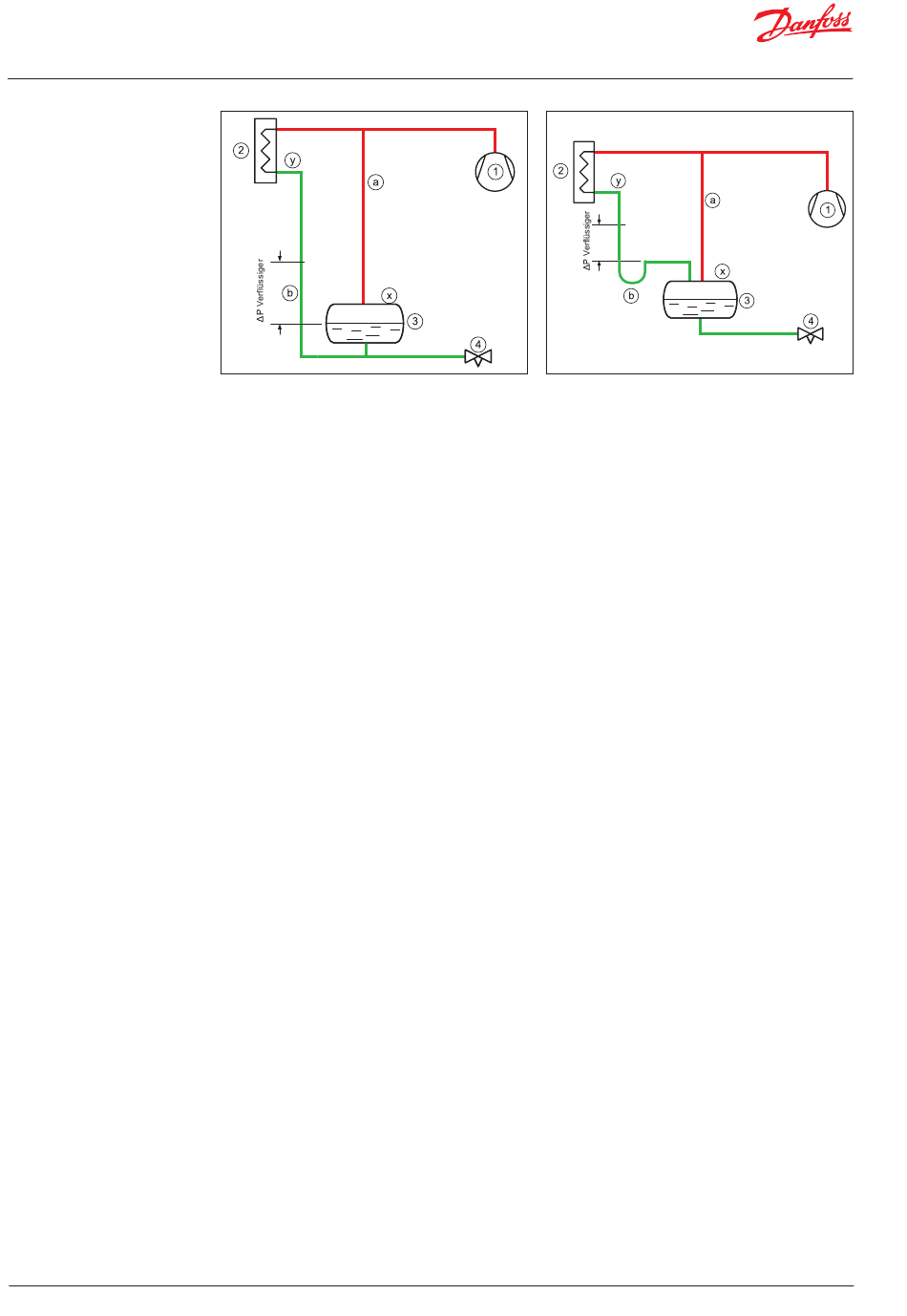

Abb. 4 Flüssigkeitsstand. Sammler unten angeschlossen
Für Systeme mit Niederdruck-Flüssigkeitsstands-
kontrolle wird die korrekte Installation des
Verflüssigers/Sammlers in Abb. 4 und 5 dargestellt.
Das Heißgas vom Verdichter (1) wird zum Verflüssiger
(2) geleitet und dort verflüssigt. Die Flüssigkeit bleibt
im Sammler (3), bis eine Flüssigkeitsanforderung von
der ND-Seite anliegt, z. B. bis sich das Expansionsventil
(4) öffnet. Ist das Expansionsventil geschlossen,
muss die im Verflüssiger verflüssigte Flüssigkeit im
Sammler gespeichert werden und der Pegel sinkt.
Damit der freie Fluss zum Sammler gewährleistet ist,
muss das Gas aus dem Sammler austreten können.
Dies geschieht mittels der Druckausgleichsleitung
(a). Die Druckausgleichsleitung gleicht den Druck im
Sammler dem Druck in der Verdichterdruckleitung
an. Der Druck im Verflüssigeraustritt liegt aufgrund
des Druckverlusts im Verflüssiger niedriger. Da der
Verflüssigeraustrittsdruck niedriger ist als jener
im Sammler, ist es erforderlich, den Verflüssiger
oberhalb des Sammlers anzubringen und einen
höheren Flüssigkeitsstand in den Leitungen
zwischen Verflüssiger und Sammler (b) vorzusehen.
Flüssigkeitsstand
Abb. 5 Flüssigkeitsstand. Sammler oben angeschlossen
Die Flüssigkeitssäule in der Leitung (b) kompensiert
die Druckdifferenz zwischen Verflüssigeraustritt
und Sammler.
Abb. 4 zeigt die Flüssigkeitsverbindung unten
am Sammler.
Wird die Flüssigkeitsleitung vom Verflüssiger
oben am Sammler angeschlossen (Abb. 5), ist eine
geringfügig unterschiedliche Anordnung erforderlich.
Die Flüssigkeitsleitung (b) vom Verflüssiger
zum Sammler muss einen Schwanenhals/eine
Flüssigkeitsfalle beinhalten, damit die
Flüssigkeitssäule auch tatsächlich zustande kommt.
Da Luft schwerer ist als Ammoniakgas, sammelt
sich die Luft in einer solchen Anlage an zwei Stellen:
oben auf der Flüssigkeit im Sammler (x) und/oder
oben auf der Flüssigkeit in der abwärts verlaufenden
Leitung vom Verflüssiger (y).
© Danfoss | DCS (ms) | 2020.01
