Betriebszyklus

© Danfoss | DCS (ms) | 2020.01
Das Danfoss IPS 8 arbeitet in 24-Stunden-Zyklen.
45 Minuten hiervon werden für eine Schnellabkühlung
des R452A verwendet. Beim Einschalten wird sofort
die Schnellabkühlung eingeleitet. Werden während
der 45-minütigen Schnellabkühlung keine NC-Gase
erkannt, schließt das System das Magnetventil am
Entlüftungspunkt 1 und öffnet das Magnetventil an
Punkt 2. Nach einem Zyklus von 24 Stunden/N (Anzahl
der Entlüftungspunkte) kühlt sich der Verdichter
erneut ab und verflüssigt Ammoniak. Nach 24 Stunden
wurden alle Entlüftungspunkte einmal entlüftet.
Zur Erkennung von NC-Gasen verwendet der Regler
obere und untere Schwellenwerte für die R452A-
Verdampfungstemperatur. Sinkt während einer
Zyklus (CST) *
Verdichter
On
OFF
Entlüftungsventil
On
OFF

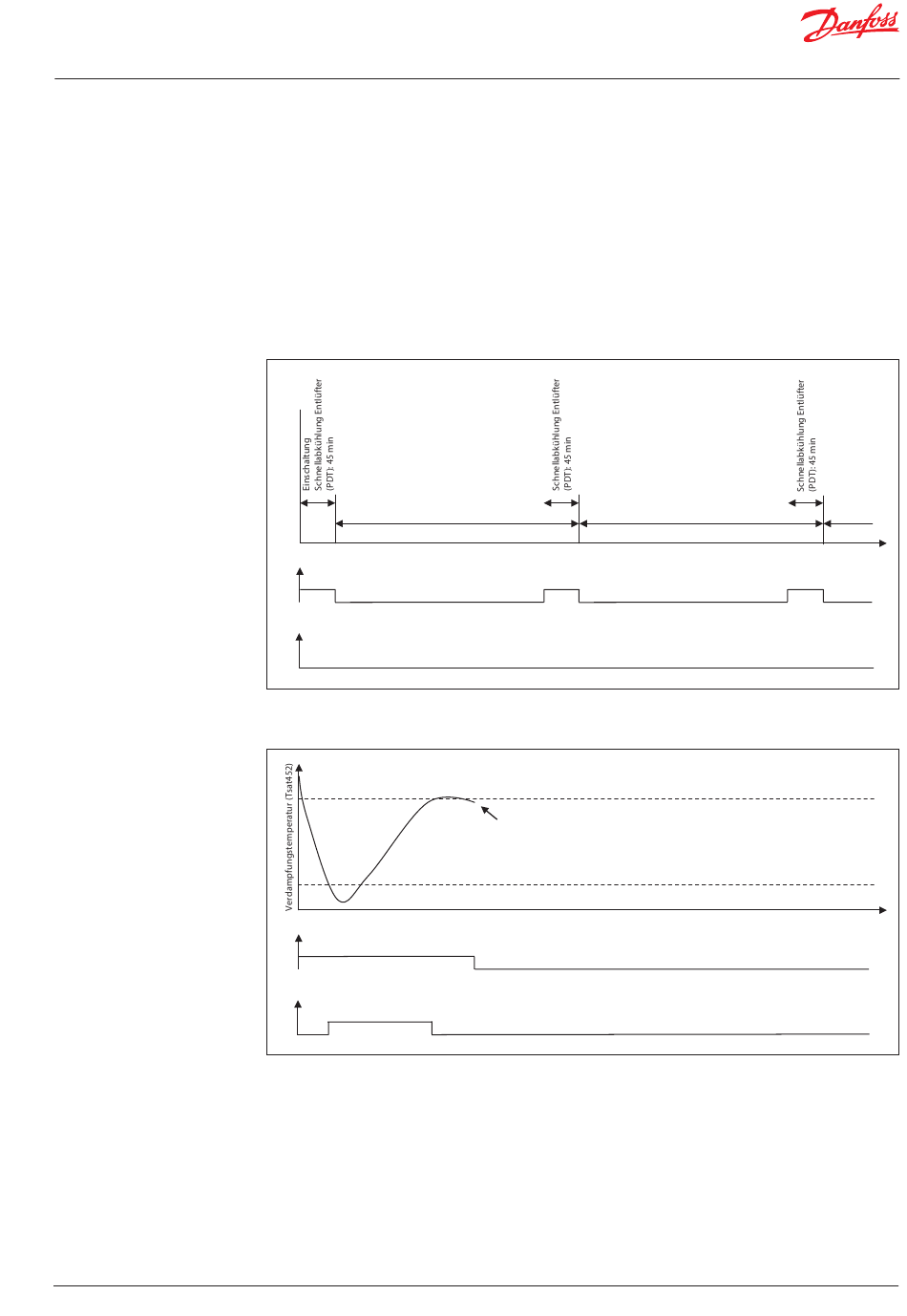

Abb. 2 – Einschalten und Betriebszyklus, wenn keine NC-Gase anwesend sind:
CST (Verdichterstartzeit) und PDT (Schnellabkühlzeit) sind konfigurierbar
* Zyklus (CST) = 24 Stunden/N (Anzahl Entlüftungspunkte)
Verdichter
On
OFF
Entlüftungsventil
On
OFF
Abb. 3 – Entlüftungsvorgang – Niedrige R452A-Verdampfungstemperatur während des PDT erkannt: Schwellenwerte sind konfigurierbar
* Wird eine niedrige Verdampfertemperatur erkannt (unterhalb des unteren Schwellenwertes), wird der Entlüftungsvorgang
sofort wiederholt
Schnellabkühlung die Temperatur weiter bis unter
den unteren Schwellenwert, geht der Regler von einer
hohen Konzentration an NC-Gasen aus und öffnet das
Entlüftungs-Magnetventil. Das Entlüftungsventil bleibt
geöffnet, bis so viel verflüssigter Ammoniak vorhanden
ist, dass die R452A-Verdampfungstemperatur über
den oberen Schwellenwert ansteigt.
Der Verdichter bleibt weiter in Betrieb. Sinkt
die Temperatur erneut unter den Schwellenwert,
findet ein weiterer Entlüftungsvorgang statt.
Dieser Ablauf wiederholt sich, bis die R452A-
Wärmeübertragertemperatur nach dem Schließen
des Entlüftungsventils länger als 45 Minuten
oberhalb des unteren Schwellenwertes bleibt.
Zyklus (CST) *
Nicht Kondensierbares wurde entlüftet
– neuer Zyklus startet *
Zeit
Oberer Schwellenwert (VClseT)
Unterer Schwellenwert (VClseT)
Zeit
