Benutzerhandbuch | Entlüftersystem (IPS 8) für Ammoniak – Technische Daten, Installation und Gebrauch
Anschlussstellen
(Fortsetzung)

Allgemeines

10 | BC306932151284de-000201

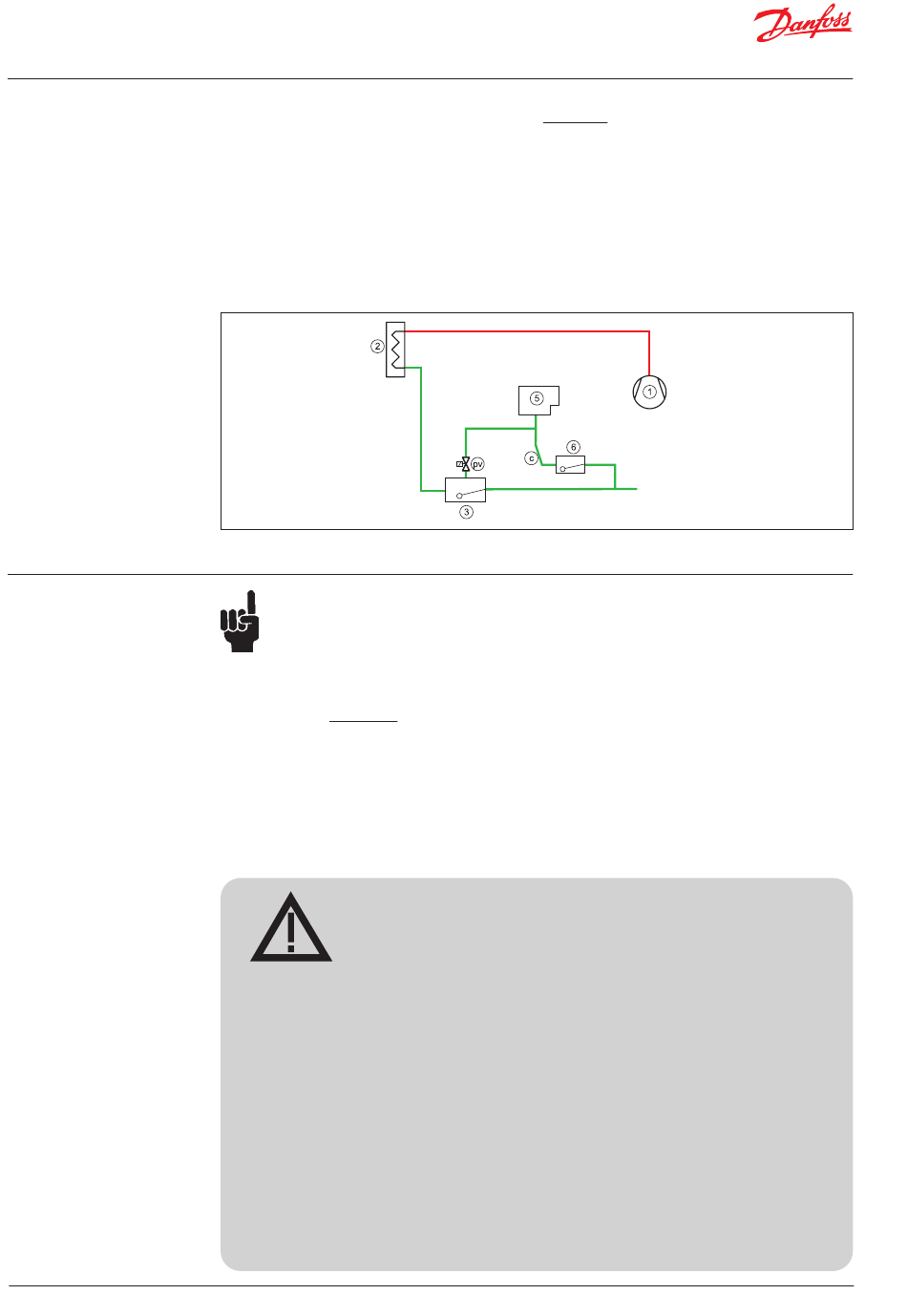

Entlüfteranlage in einer flüssigkeitsstandsgesteuerten Hochdruckanlage
Bei Systemen mit flüssigkeitsstandsgesteuerter
Hochdruckregelung sammelt sich die Luft
im Schwimmerventil (3) (siehe Abb. 8).
Der Verdichter (1) liefert Hochdruckgas an
den Verflüssiger (2). Dort wird es verflüssigt.
Das Schwimmerventil (3) fördert jegliche
Flüssigkeit zurück auf die ND-Seite.
Der Entlüfter (5) muss an das Schwimmerventil
über ein Magnetventil (pv) angeschlossen sein.
Abb. 8 Entlüfteranschlüsse (pv). Die Ablaufleitungen (c) müssen vertikal/mit Abwärtsgefälle verlegt sein
Der Entlüfter muss immer oberhalb des
höchsten Flüssigkeitsstands montiert sein,
damit das in ihm verflüssigte Ammoniak
ablaufen kann. Andernfalls kann der
Entlüfter volllaufen und potenziell
reine Ammoniakflüssigkeit ausstoßen.
Die Flüssigkeitsrücklaufleitung (c) des
Entlüfters muss immer vertikal oder
zumindest mit Abwärtsgefälle montiert sein.
Die Magnetventile an den Anschlusspunkten
dürfen niemals gleichzeitig aktiviert werden.
Beenden Sie den Entlüftungsvorgang an einer
Stelle, bevor Sie an der nächsten fortfahren.
Befolgen Sie bei der Installation des Entlüfters die Installationsanleitung
genau. Installieren Sie die Entlüftereinheit an einer Stelle, an welcher
der Bodenflansch und jeglicher Gaseintritt oberhalb jedes
möglicherweise eintretenden Ammoniakflüssigkeitsstands liegt.
Flüssigkeitsablaufleitungen vom Entlüfter müssen immer
abwärts verlaufen.
Installieren Sie ein Absperrventil nahe beim Bodenflanscheingang,
um das Gerät demontieren zu können und es für unter Hochdruck
stehendes Ammoniakgas absperren zu können.
Schließen Sie Leitungen von ausreichender Festigkeit an das
Entlüfteraustrittsrohr an und stellen Sie sicher, dass entlüftete
nicht kondensierbare Gase in ein Wasserbad von mindestens
200 Litern abgeleitet werden.
Die im Entlüfter verflüssigte Ammoniakflüssigkeit
muss durch die Ablassleitung (c) auf der ND-Seite
über ein Schwimmerventil (6) abgelassen werden.
WARNUNG!
Niederdruckseite
Cod. 99000572
© Danfoss | DCS (ms) | 2020.01
