Installationshandbuch
4

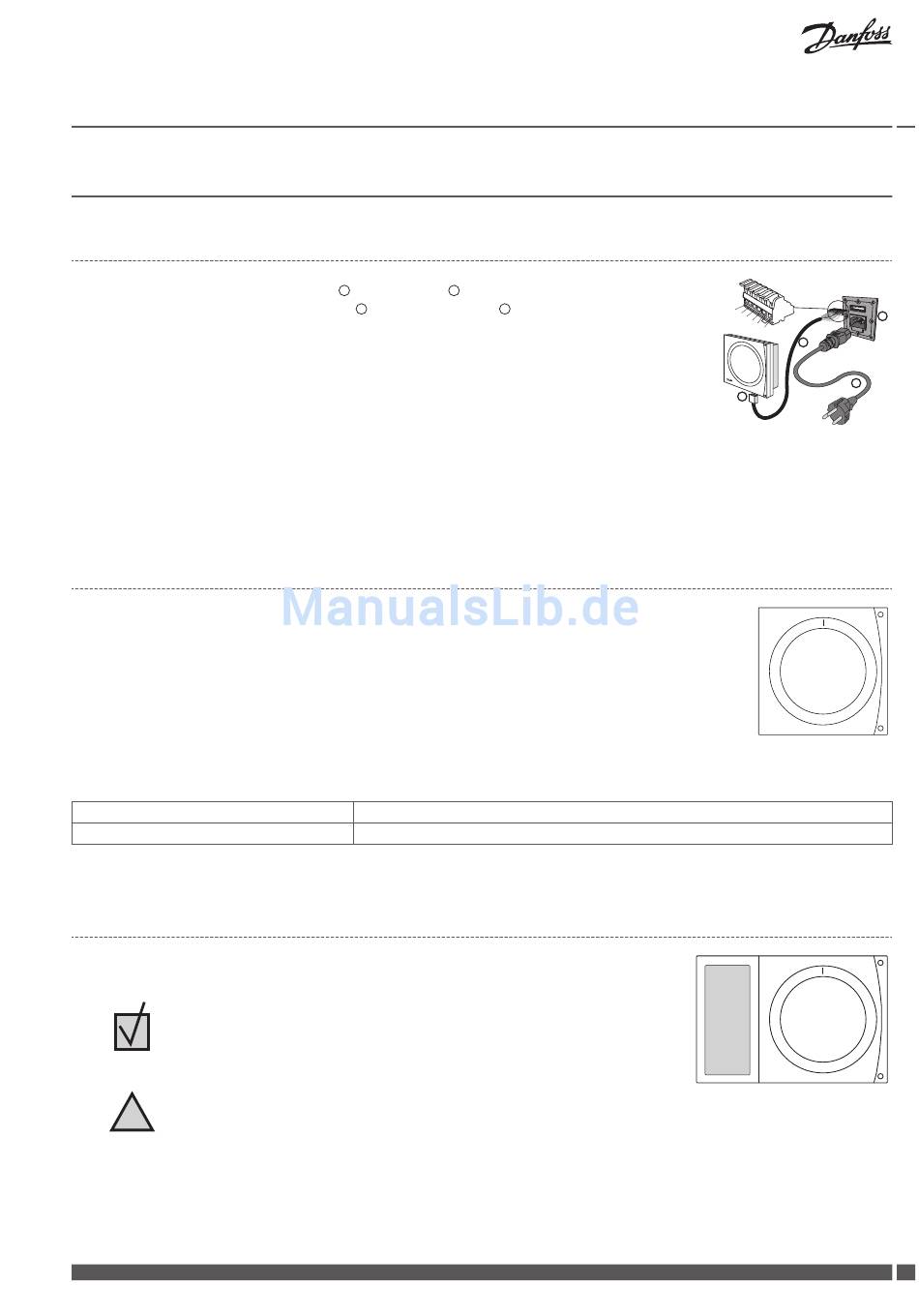

Installation des CCM-Moduls und des Air Dial
4.1
Elektrische Anschlüsse
1. Verbinden Sie das Netzanschlusskabel
2. Verbinden Sie das Kommunikationskabel
3. Überprüfen Sie das Signal. Wenn es zu schwach ist, sollte das CCM-Modul an anderer Stelle
platziert werden, z. B. auf der gleichen Etage wie das Air Dial (siehe Air Dial-Verbindungs-
prüfung).
4. Platzieren Sie das CCM-Modul möglichst in der Nähe eines Ethernet-Anschlusses für die
spätere Verbindung mit einem PC.
5. Wenn Zubehör (elektrisches Vor- und Nachheizregister, Nachheizregister (Heizwasser) oder
geothermisches Heizregister) vorhanden ist, muss der Stift von den Klemmen 5 und 6 ent-
fernt werden (siehe auch die im Lieferumfang des Zubehörs enthaltene Anleitung).
Kommunikationskabel-Anschlüsse:
1. Weiß/Orange, 2. Orange, 3. Schwarz, 4. Weiß/Blau, 5. Blau, 6. Schwarz
Hinweis! Das Kommunikationskabel kann auf bis zu 200 m verlängert werden. Verwenden Sie Buskabel.
4.2
Funkverbindung
Beim Einschalten des CCM-Moduls blinkt die grüne LED langsam, dies zeigt an, dass das CCM-
Modul noch keine Verbindung zum Air Dial hat.
Setzen Sie die Batterien ein, um das Air Dial zu verbinden. Das Air Dial startet im Installations-
modus und führt den Installateur automatisch durch die Einrichtung.
1. Spracheinstellung.
2. Erstellen Sie ein Netzwerk (drücken Sie die Taste am CCM-Modul und drücken Sie dann Air
Dial).
3. Einstellung der Grundschritte (Einstellung der Gesamtluftmenge).
4. Fertigstellen.
Grüne LED leuchtet dauerhaft
Rote LED blinkt 5 Mal langsam
Tab. 2: Blinkcodes der LED am CCM
4.3
Air Dial
Das Air Dial verfügt über einen integrierten Temperaturfühler. Um die bestmögliche Leis-
tung zu garantieren, sollte das Air Dial nach folgenden Richtlinien platziert werden:
▪ Platzieren Sie das Air Dial 80-150 cm über dem Boden.
▪ Platzieren Sie das Air Dial nicht in der Nähe von Vorhängen etc.
▪ Stellen Sie das Air Dial an einer Stelle mit repräsentativer Tem-
peratur auf.
▪ Montieren Sie das Air Dial nicht in einem Badezimmer.
▪ Platzieren Sie das Air Dial nicht in direkter Sonneneinstrahlung.
!
▪ Platzieren Sie das Air Dial nicht an einer Außenwand.
▪ Platzieren Sie das Air Dial nicht direkt über einer Wärmequelle.
Danfoss Heating Solutions
Danfoss Air Units
mit der Air Unit
.
4
3
mit dem CCM-Modul
und der Air Unit.
2
1
Verbindung hergestellt
Verbindungsaufbau fehlgeschlagen, siehe Fehlersuche.
VIEWB303
1 2
3
3
4 5
6
2
4
1
5
