4 Produktübersicht
Kommunikationsanschluss
4.6
Kommunikationsanschluss

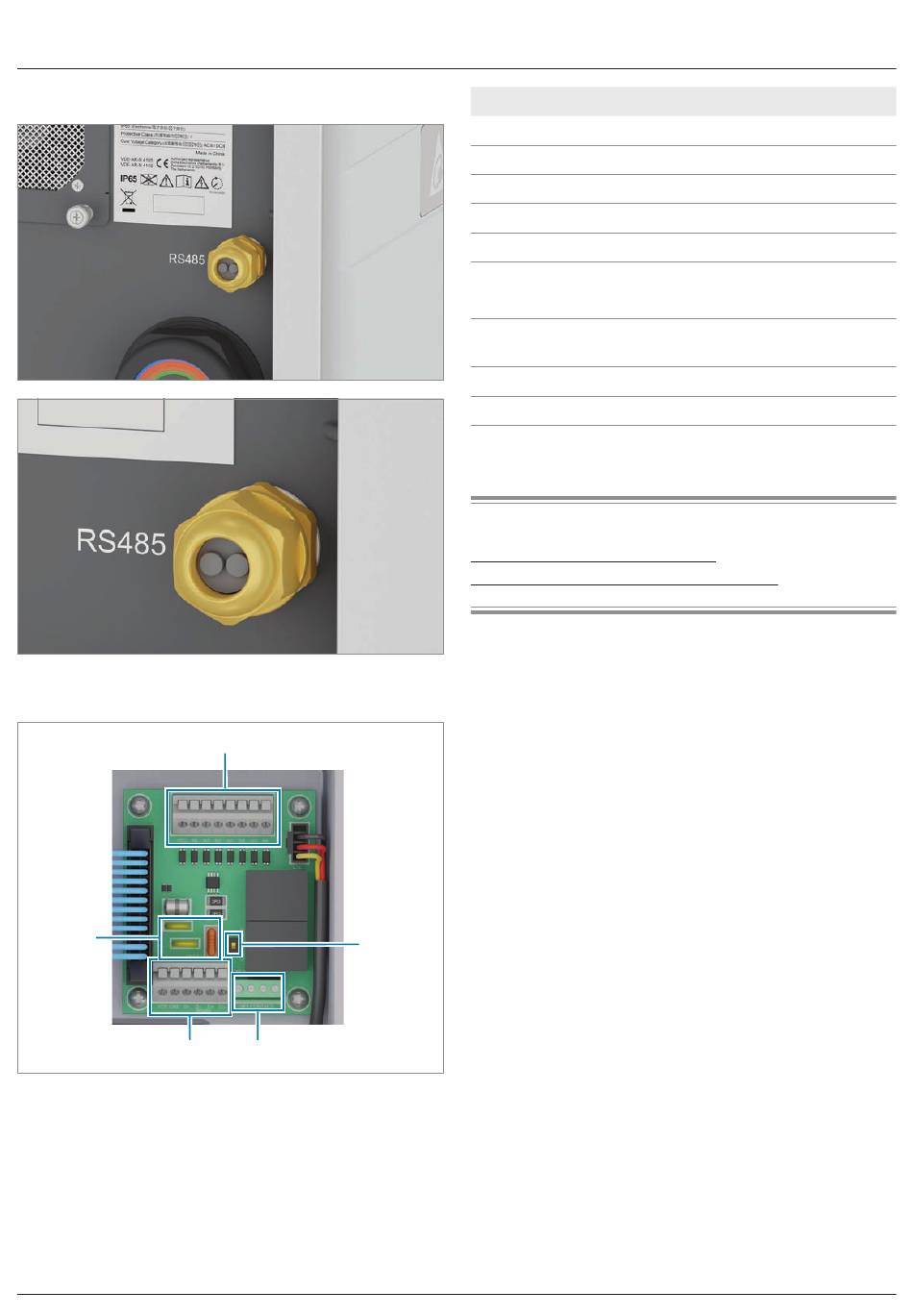

Abb. 4.12: Position der Kabeldurchführung für die Kommunika-
tionskabel
5
4
Abb. 4.13: Komponenten der Kommunikationskarte
1 Digitale Eingänge und Externe Abschaltung (Klemmen-
block)
2 DIP-Schalter für RS485-Abschlusswiderstand
3 2 x Potenzialfreie Kontakte (Klemmenblock)
4 RS485 (Klemmenblock)
5 Schutz gegen elektromagnetische Störungen (EMI)
20
1
2
3
Anschluss
2 x RS485 (DATA+ und DATA–)
1 x VCC (12 V, 0,5 A)
6 x digitale Eingänge
2 x potenzialfreie Kontakte
1 x Externe Abschaltung (EPO)
Tab. 4.6.: Anschlüsse auf der Kommunikationskarte
Kabeltyp
Kabeldurchmesser
Drahtquerschnitt
Tab. 4.7.: Spezifikation des Kommunikationskabels
Verwandte Themen
„5.6 Netz- und Anlagenschutz", S. 41
„7.7 Kommunikationskarte anschließen", S. 65
Installations- und Betriebsanleitung für Solar-Wechselrichter M70A EU V1.0 DE 2020-02-12
Anschlusstyp
Klemmenblock
Klemmenblock
Klemmenblock
Klemmenblock
Klemmenblock
Verdrilltes und geschirmtes
Kabel (CAT5 oder CAT6)
7,2 mm
0,25 ... 1,5 mm
2
