Speichersystem SC4020 mit Fibre Channel-IO-Ports

Ein SC4020 mit Fibre Channel-IO-Ports kann die folgenden Systemkomponenten enthalten:

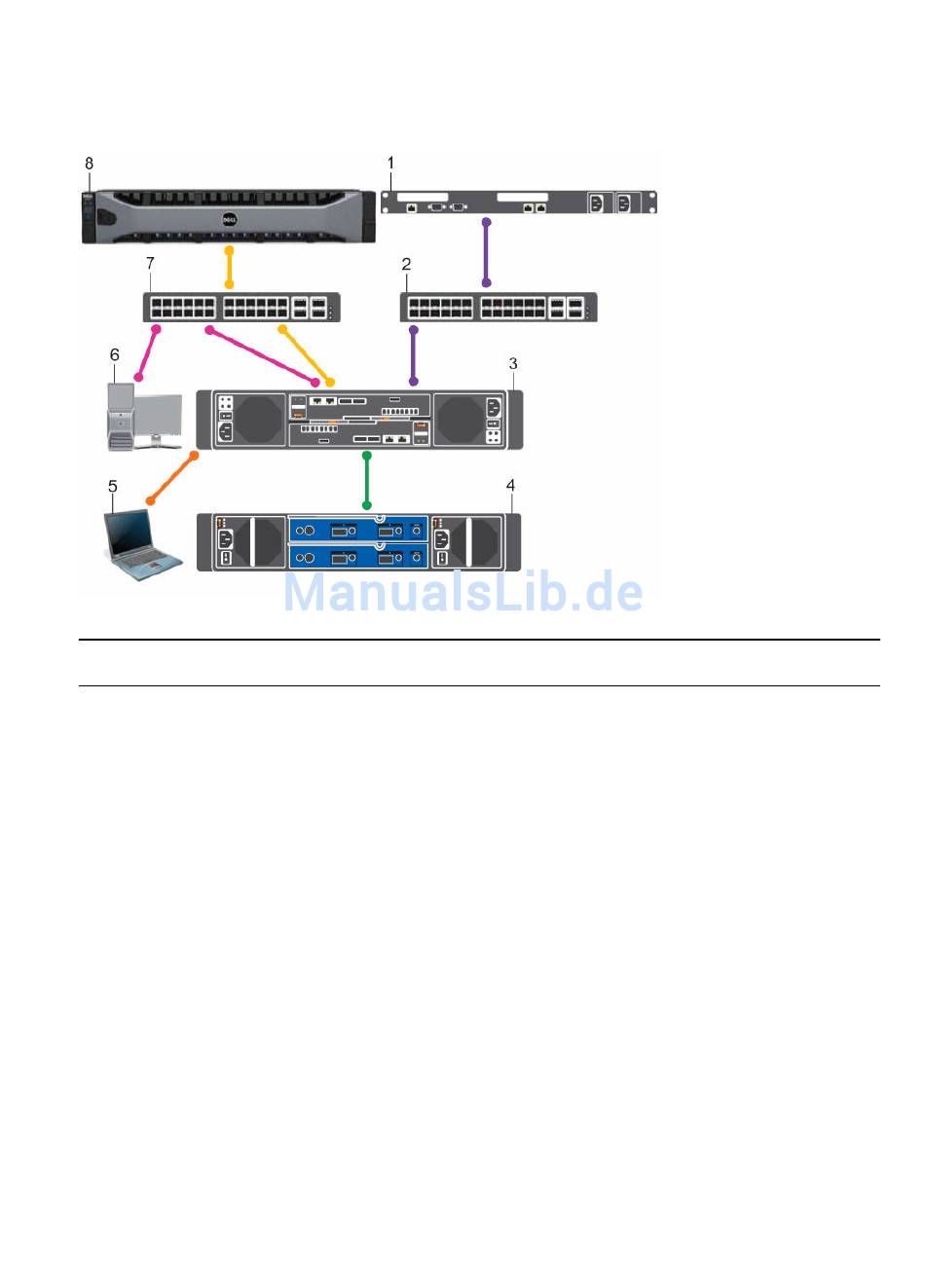

Abbildung 4. Systemkomponenten eines SC4020 mit Fibre Channel-Front-End-Ports .
Elem Beschreibung
ent
1 Server mit Fibre Channel-HBAs
2 Fibre Channel-Switch
3 SC4020-Speichersystem mit FC-Front-End-
Ports
4 SC200/SC220-Erweiterungsgehäuse oder
SC280-Erweiterungsgehäuse
5 Über eine serielle Verbindung mit dem
SC4020 verbundener Computer
6 Über den Ethernet-Switch mit dem SC4020
verbundener Computer
7 Ethernet-Switch
8 Remote-Storage Center, verbunden über
iSCSI, für Replikationszwecke
* Storage Center 6.7.3 oder höher ist für die Unterstützung von 16 Gbit/s erforderlich.
10
Geschwindigkeit
8 GBit/s oder 16 GBit/s
8 GBit/s oder 16 GBit/s
8 GBit/s oder 16 GBit/s*
6 GBit/s pro Kanal
115.200 KBit/s
Bis zu 1 Gbit/s
1 Gbit/s oder 10 Gbit/s
(Verwaltung/Replikation)
1 GBit/s oder 10 GBit/s
Wissenswertes über das Speichersystem SC4020
Kommunikationstyp
Front-End
Front-End
Front-End
Back-End
Systemadministration
(nur Service und
Installation)
Systemadministration
Front-End
Front-End
