Beastx Microbeast Plus Schnellstartanleitung Seite 18

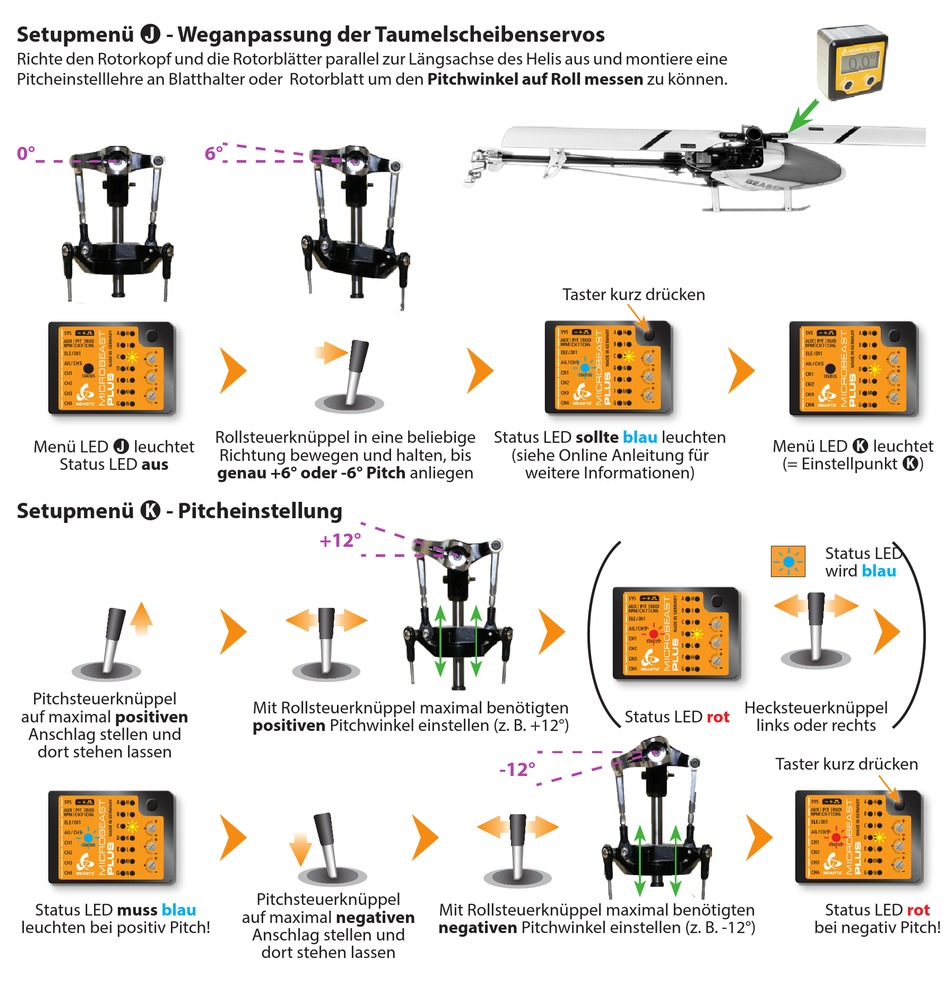

Setupmenü J - Weganpassung der Taumelscheibenservos
Richte den Rotorkopf und die Rotorblätter parallel zur Längsachse des Helis aus und montiere eine
Pitcheinstelllehre an Blatthalter oder Rotorblatt um den Pitchwinkel auf Roll messen zu können.
0°
Menü LED J leuchtet
Status LED aus
Setupmenü K - Pitcheinstellung
Pitchsteuerknüppel
auf maximal positiven
Anschlag stellen und
dort stehen lassen
Status LED muss blau
leuchten bei positiv Pitch!
6°
Rollsteuerknüppel in eine beliebige
Richtung bewegen und halten, bis
genau +6° oder -6° Pitch anliegen
+12°
Mit Rollsteuerknüppel maximal benötigten
positiven Pitchwinkel einstellen (z. B. +12°)
Pitchsteuerknüppel
auf maximal negativen
Anschlag stellen und
dort stehen lassen
Taster kurz drücken
Status LED sollte
(siehe Online Anleitung für
weitere Informationen)
-12°
Mit Rollsteuerknüppel maximal benötigten
negativen Pitchwinkel einstellen (z. B. -12°)
blau
leuchten
Menü LED K leuchtet
(= Einstellpunkt K)
Hecksteuerknüppel
Status LED rot
links oder rechts
Taster kurz drücken
Status LED
blau
wird
Status LED rot
bei negativ Pitch!
