Beastx Microbeast Plus Schnellstartanleitung Seite 15

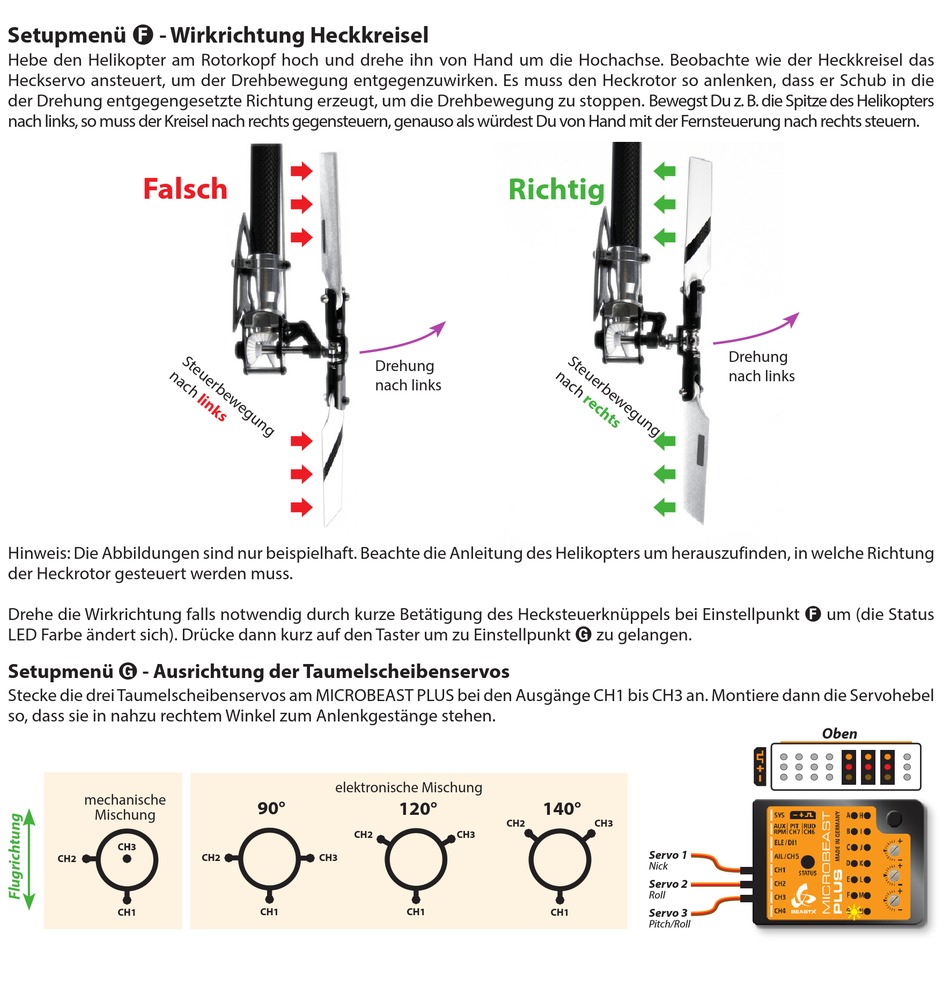

Setupmenü F - Wirkrichtung Heckkreisel
Hebe den Helikopter am Rotorkopf hoch und drehe ihn von Hand um die Hochachse. Beobachte wie der Heckkreisel das
Heckservo ansteuert, um der Drehbewegung entgegenzuwirken. Es muss den Heckrotor so anlenken, dass er Schub in die
der Drehung entgegengesetzte Richtung erzeugt, um die Drehbewegung zu stoppen. Bewegst Du z. B. die Spitze des Helikopters
nach links, so muss der Kreisel nach rechts gegensteuern, genauso als würdest Du von Hand mit der Fernsteuerung nach rechts steuern.
Falsch
Hinweis: Die Abbildungen sind nur beispielhaft. Beachte die Anleitung des Helikopters um herauszufinden, in welche Richtung
der Heckrotor gesteuert werden muss.
Drehe die Wirkrichtung falls notwendig durch kurze Betätigung des Hecksteuerknüppels bei Einstellpunkt F um (die Status
LED Farbe ändert sich). Drücke dann kurz auf den Taster um zu Einstellpunkt G zu gelangen.
Setupmenü G - Ausrichtung der Taumelscheibenservos
Stecke die drei Taumelscheibenservos am MICROBEAST PLUS bei den Ausgänge CH1 bis CH3 an. Montiere dann die Servohebel
so, dass sie in nahzu rechtem Winkel zum Anlenkgestänge stehen.
mechanische
Mischung
CH H3
CH 2 C
CH1
Drehung
nach links
elektronische Mischung
90°
CH2
CH 2 C H3
CH1
Richtig
120° 140°
CH2
CH3
CH1
CH1
Drehung
nach links
CH3
Servo 1
Nick
Servo 2
Roll
Servo 3
Pitch/Roll
Oben
