Alineación
Para disfrutar de un correcto funcionamiento del AOPD, es necesario llevar a cabo la alineación entre el transmisor y
el receptor. Una alineación adecuada evita la inestabilidad del rendimiento como consecuencia de vibraciones o
polvo.
El proceso de alineación debe realizarse tras haber completado la instalación mecánica y las conexiones eléctricas.

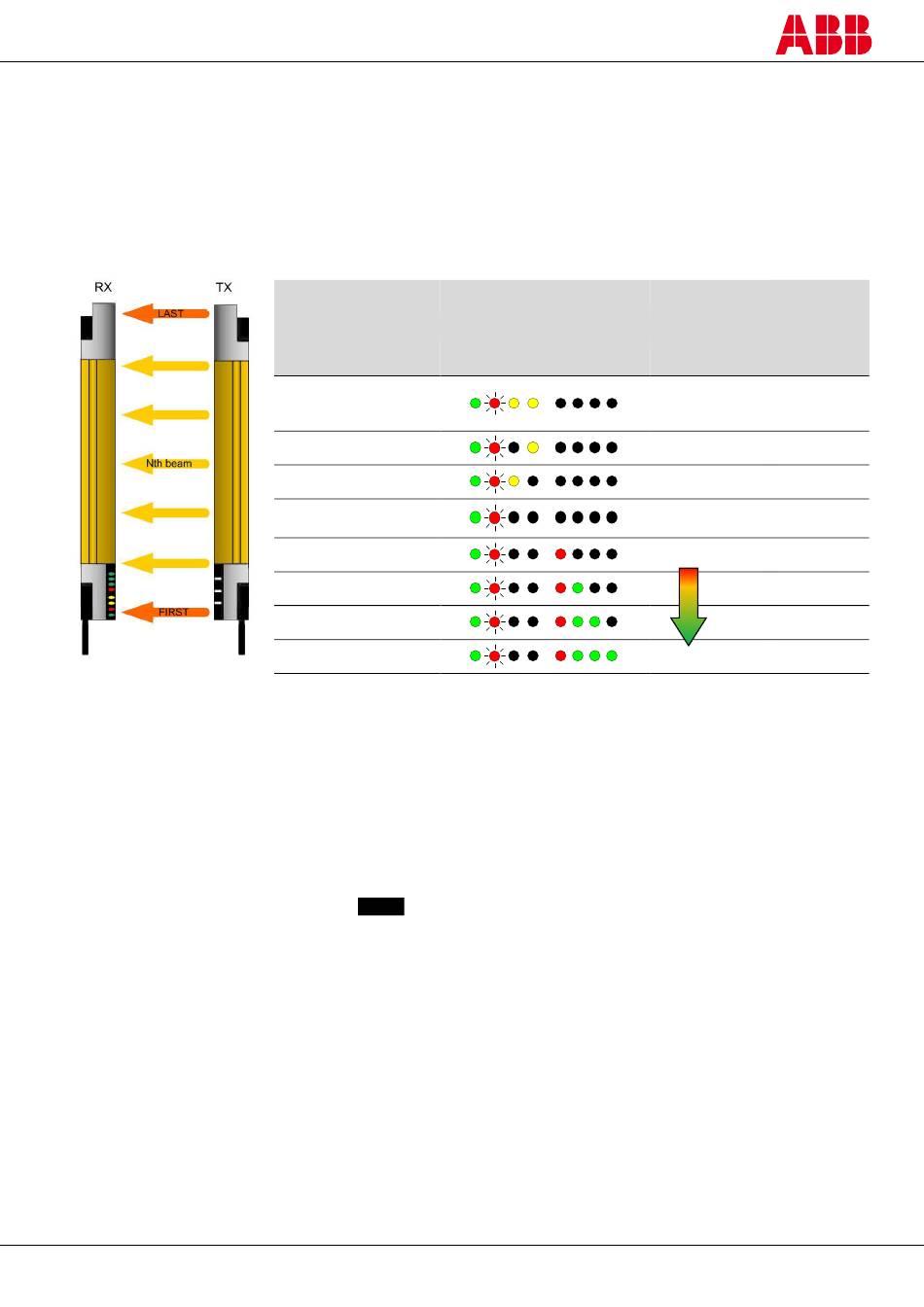

La alineación se puede considerar perfecta cuando los ejes ópticos del primer y el último haz del transmisor coinciden
con los ejes ópticos de los elementos correspondientes del receptor. Tanto el primero (más cercano al conector)
como el último haz sirven como haces de sincronización.
A. Para activar el modo de alineación, pulse el contacto normalmente abierto (NO) externo (botón
Confirmación/Rearme/Alineación [Acknowledge/Reset/Align], pin 3 del conector M12 de 12 polos del
receptor) con el dispositivo encendido hasta que el segundo LED (rojo) empiece a parpadear, indicando la
activación del modo de alineación.
B. Mantenga el receptor en una posición estable y ajuste el transmisor hasta que el tercer LED (amarillo) se
apague. Esto indica la alineación del primer haz de sincronización.
C. Gire el transmisor, haciéndolo rotar sobre el eje de las ópticas inferiores, hasta que el cuarto LED (amarillo)
se apague. Esto indica la alineación del último haz de sincronización.
D. Gire lentamente las dos unidades en ambas direcciones para localizar los límites de la zona que dispongan
de un grado de alineación máxima (). Una vez hecho esto, coloque las dos unidades en el centro de
esta zona.
E. Fije las dos unidades firmemente con la ayuda de los soportes.
Compruebe que el grado de alineación del receptor sea el máximo cuando los haces no se vean interrumpidos.
Asimismo, compruebe que todos los LED de nivel se apaguen cuando se interrumpe uno de los haces. Esta
comprobación debe realizarse con la «pieza de prueba» cilíndrica especial que tenga el tamaño adecuado para la
resolución del dispositivo utilizado (consulte el manual de instrucciones, apartado «Comprobaciones necesarias tras
la primera instalación»).
F. Apague el dispositivo y vuélvalo a encender en modo de funcionamiento normal.
La misma pantalla también permite supervisar y visualizar el grado de alineación durante el modo de funcionamiento
normal (consulte el apartado «Pantalla» del manual de instrucciones).
Tras la alineación y la correcta fijación del AOPD, la información que aparece en la pantalla sirve tanto para
comprobar la alineación como para mostrar los cambios que se puedan producir en las condiciones ambientales
(como la presencia de polvo o las alteraciones lumínicas, entre otras).
2TLC172296M0701 Rev A
2015-03-20
Significado
Sin sincronización,
compruebe el primero
(First)
PRIMERO (First) alineado
ÚLTIMO (Last) alineado
Uno o más haces
intermedios no alineados
Todos los haces alineados
Todos los haces alineados
Todos los haces alineados
Todos los haces alineados
Pantalla del receptor
7
Estado de
salida
Estado de
durante el
alineación
modo de
func. normal
NINGUNA OSSD OFF
NINGUNA OSSD OFF
NINGUNA OSSD OFF
NINGUNA OSSD OFF
MALA OSSD ON
OSSD ON
OSSD ON
EXCELENTE OSSD ON
