Funzioni diagnostiche

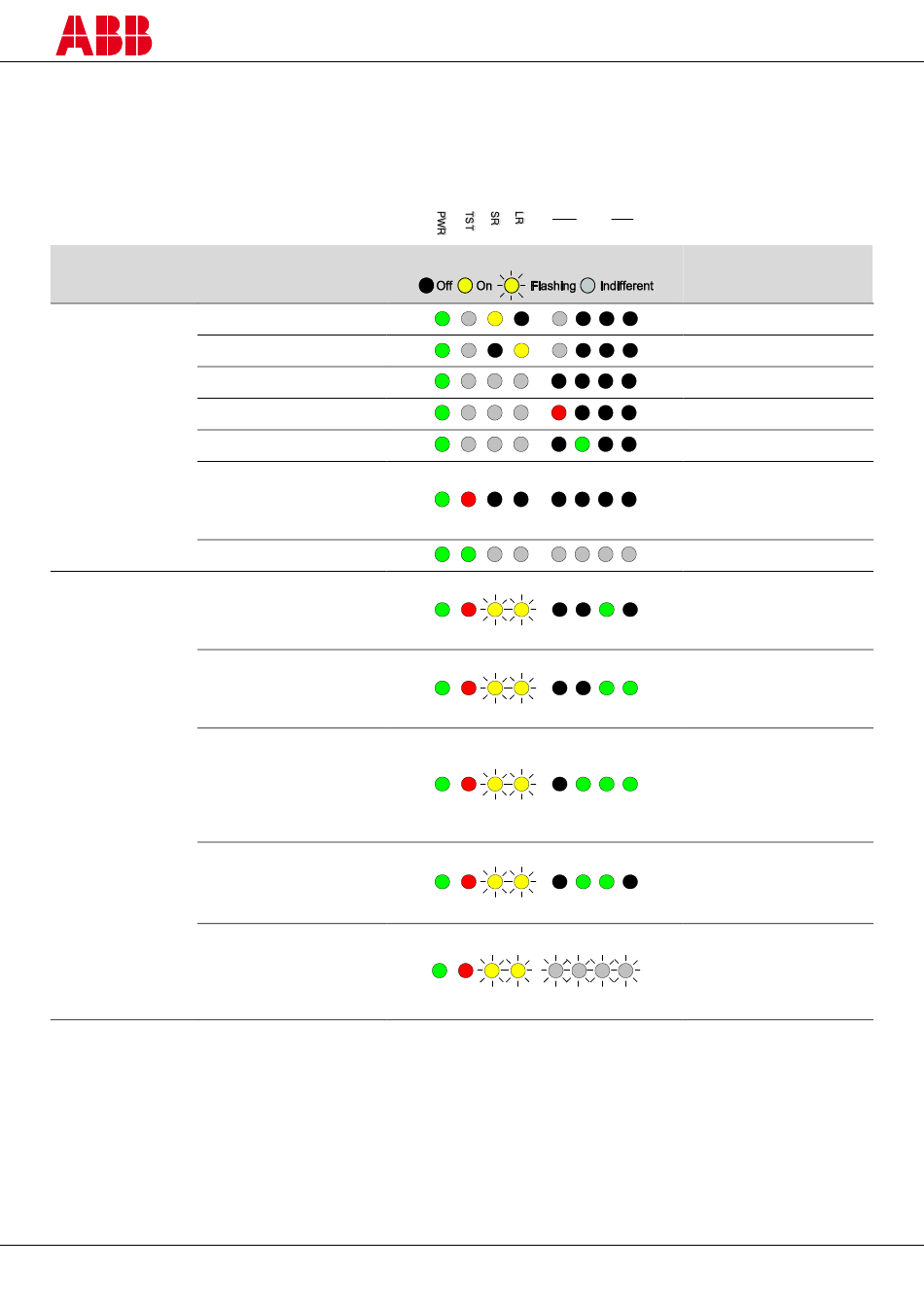

Sul display del ricevitore e del trasmettitore, 8 LED assistono l'utente nel controllare e monitorare lo stato dell'AOPD,
in modalità di allineamento, modalità di funzionamento standard e modalità di errore.
Trasmettitore
Modalità AOPD
Emissione range corto
Emissione range lungo
Nessun codice
Codice 1
Funzionamento
Codice 2
standard
Test
Emissione
Errore microprocessore
Errore ottico
Errore di configurazione
in BCM
Errore
Errore di comunicazione
Errore critico
Non è possibile riconoscere un errore critico. È necessario spegnere e riaccendere il dispositivo. Se l'errore persiste,
contattare il rappresentante ABB Jokab Safety.
2TLC172296M0901 Rev A
2015-03-20
Stato
CODE
Configurazione LED
12
Azione
In caso di test non
richiesto, verificare il
cablaggio e i collegamenti
dell'entrata di test.
Riconoscere. Se l'errore
persiste, contattare il
rappresentante
ABB Jokab Safety.
Riconoscere. Se l'errore
persiste, contattare il
rappresentante
ABB Jokab Safety.
Eseguire una nuova
configurazione in BCM.
Se l'errore persiste,
contattare il
rappresentante
ABB Jokab Safety.
Verificare il collegamento
a cascata e la presenza
dei tappi terminali.
Riconoscere.
Spegnere e riaccendere
l'AOPD Se l'errore
persiste, contattare il
rappresentante
ABB Jokab Safety.
