Kolver EDU 2AE/TOP Bedienungsanleitung Seite 24

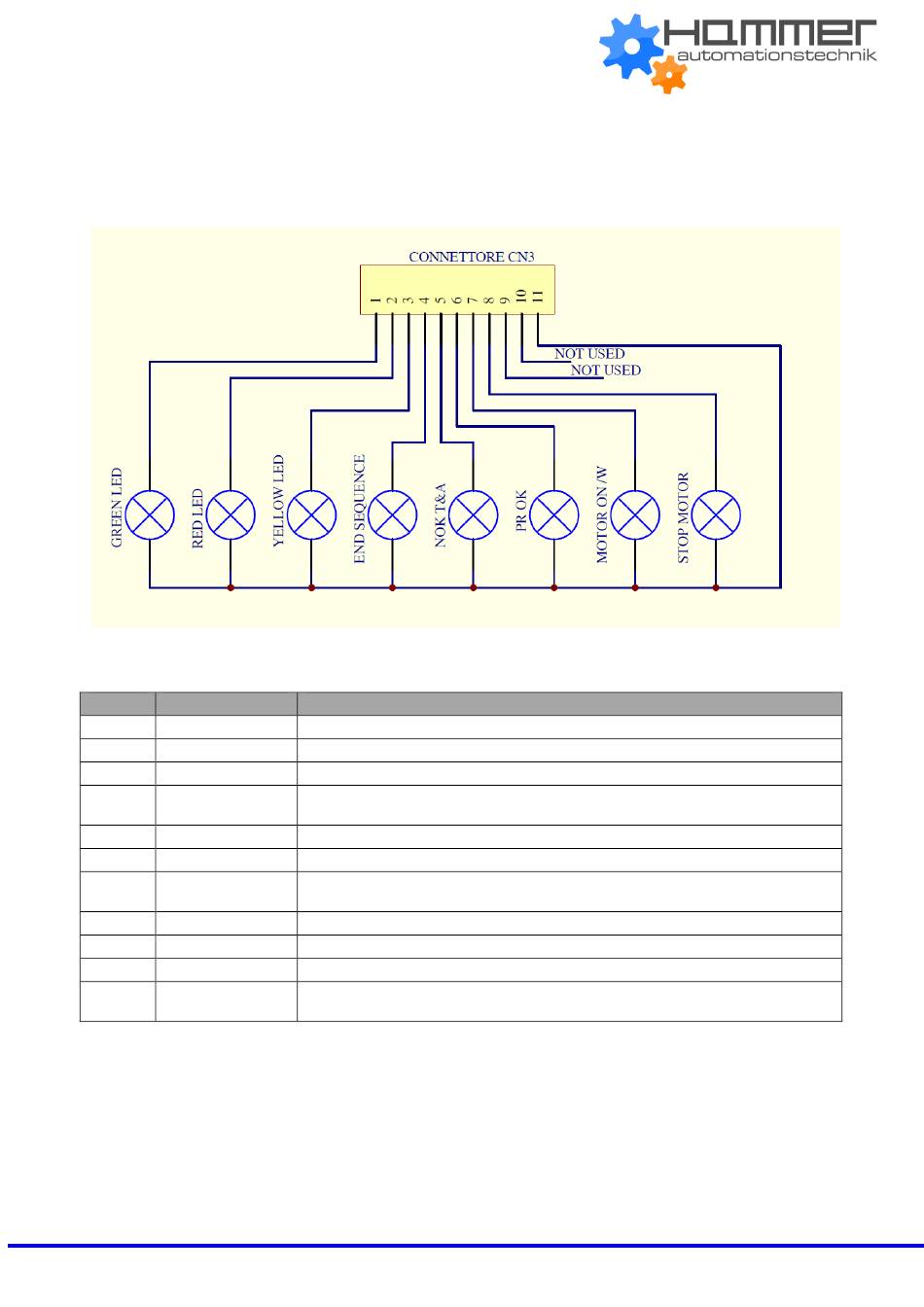

CN3 CONNECTOR
– 11 pins:
Alle Stecker sind Ausgänge.
STIFT NAME
1 GREEN LED
2 RED LED
3 YELLOW LED
SEQUENCE
4
END
5 NOK T&A
6 PR OK
MOTOR ON
7
(\W)
8 STOP MOTOR
9 NOT USED
10 NOT USED
11 COM0VDC
Handbuch EDU2AE/TOP, EDU2AE/TOP/E und EDU2AE/TOP/TA Rev.5.0 Stand: 12/17
Dieses Signal arbeitet zusammen mit der grünen LED auf dem Bedienpanel.
Dieses Signal arbeitet zusammen mit der roten LED auf dem Bedienpanel.
Dieses Signal arbeitet zusammen mit der gelben LED auf dem Bedienpanel.
Wenn aktiviert, wird das Ende der Sequenz notifiziert.
Es aktiviert nach einem Winkelfehler
Es aktiviert am Ende jedes Programms
Es aktiviert während des Mototorlaufes, beim Einschrauben
Es aktiviert, wenn "Stop Motor" aktiviert wird.
Gemeinsamer Steckverbinder für alle Eingangssignale (1-13). Das Signal
muss zwischen dem Diesem und den gewünschten Stecker gebrückt warden.
FUNKTION
Seite 24
