Kolver EDU 2AE/TOP Bedienungsanleitung Seite 22

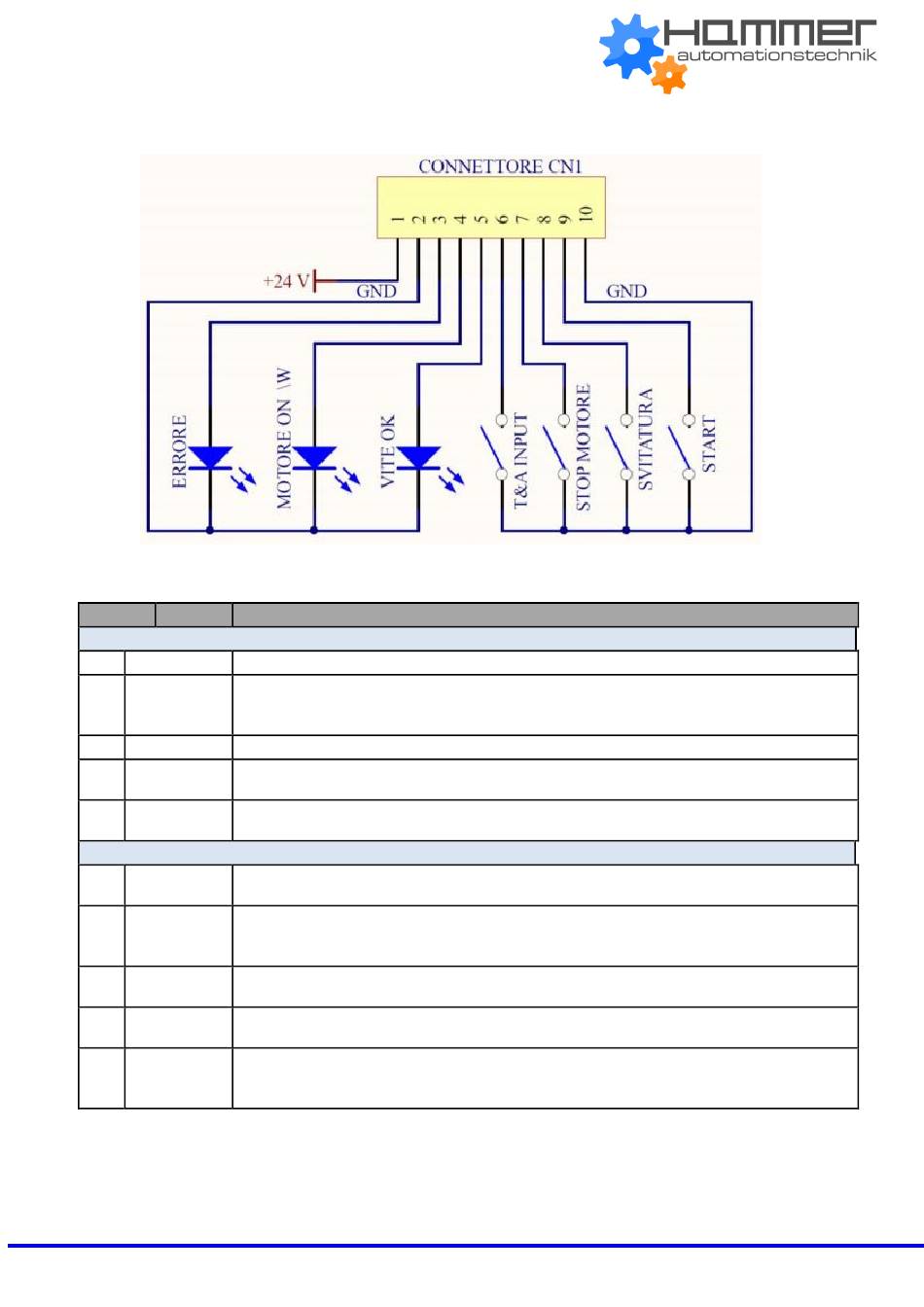

CN1 CONNECTOR – 10 pins:
•
Auf der Rückseite Oberteil des Steuergeräts befindet sich ein E/A Steckerleiste mit 10 PIN`s.
STIFT NAME
1 +24V Hier stehen dauerhaft +24V an
Gemeinsamer Steckverbinder für alle Ausgangssignale. Das Signal muss zwischen dem
2 COM0VDC Stecker 9 (0 VDC) und den anderen Steckern (3,4, und 5) gebrückt werden.
3 ERROR Fehlersignal. Das Signal ist 24VDC.
Signal, das der Schrauber läuft. Signal steht im Linkslauf nicht an.
4 MOTOR ON
Das Signal ist 24VDC.
Drehmoment I.O. Signal setzt sich zurück, nachdem der nächste Schraubprozess
5 TORQUE
gestartet wird.. Das Signal ist 24VDC.
Externe Eingang für Start der Winkelzahlung. Nur benutzbar mit W/IN und D/IN Modus
6 T&A INPUT
(siehe T&A)
Motorabschaltung, Anzeige von „EXT. STOP" am Bildschirm. Der Motor schaltet und
7 STOP startet nach dem Öffnen des Kontakts.
Fremdstart Linkslauf
8 REVERSE
Fremdstart Rechtslauf.
9 START
Gemeinsamer Steckverbinder für alle Eingangssignale. Das Signal muss zwischen dem
10 COM0VDC Stecker 1 (0 VDC) und den anderen Steckern (7,8, und 9) gebrückt werden.
Handbuch EDU2AE/TOP, EDU2AE/TOP/E und EDU2AE/TOP/TA Rev.5.0 Stand: 12/17
FUNKTION
AUSGÄNGE
EINGÄNGE
Seite 22
