Kolver EDU 2AE/TOP Bedienungsanleitung Seite 18

T&A (Torque & Angle) Drehmoment & Winkel
T & A Modus wählen (siehe Punkt 26: T&A Funktion)
Man kann unter 6 Möglichkeiten wählen:

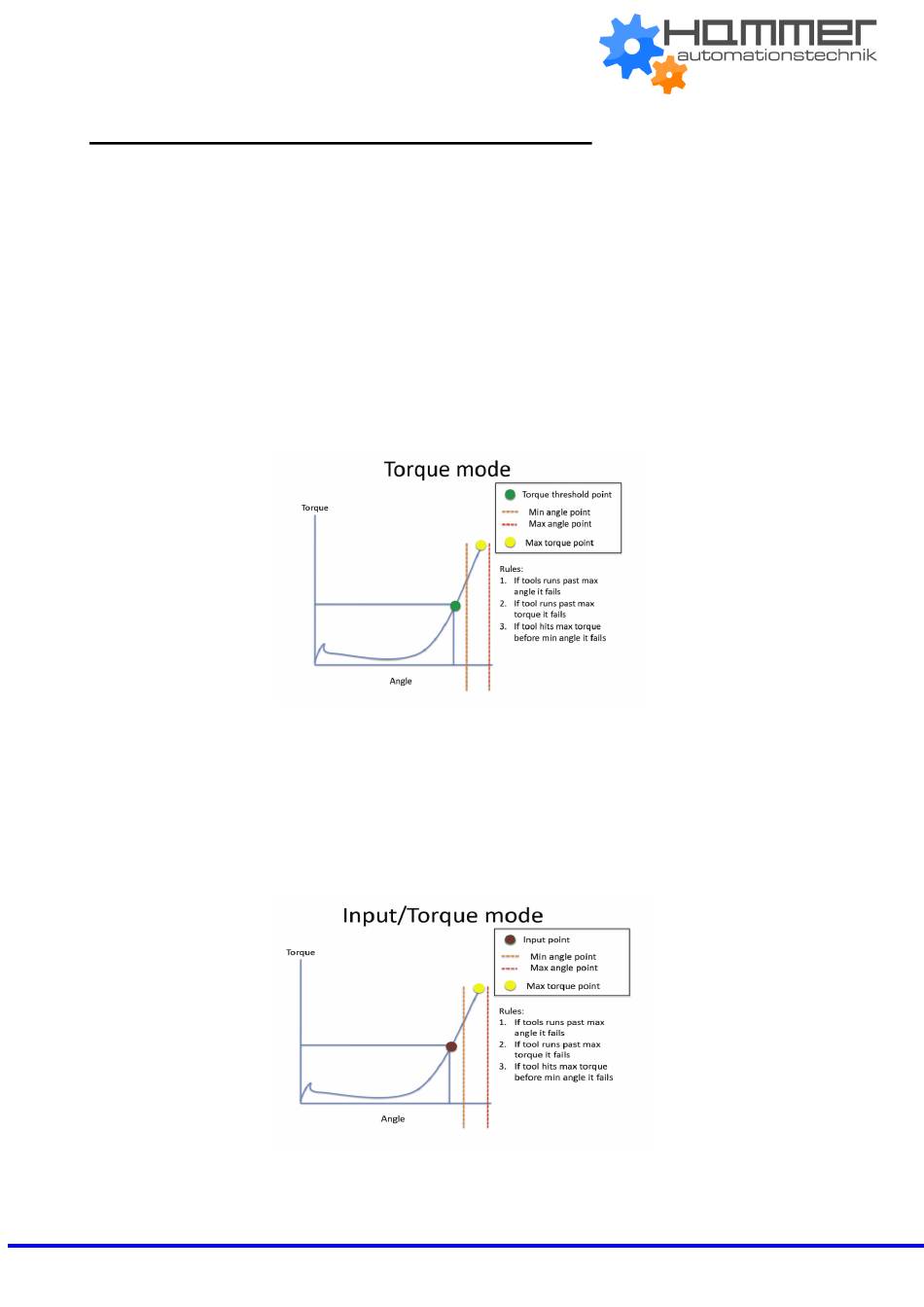

1. Modus: Drehmoment- und Drehwinkel
(ab einem eingestellten Drehmoment wird der Drehwinkel überwacht.)
DREHMOMENT (DREHM): Es ist der häufigste Modus. Das Gerät zeigt das Einschraubdrehmoment und
den Winkel nach dem eingestellten Drehmoment in Prozent an (siehe Punkt 27: Anfangsdrehmoment).
Wenn die Endwerte von Drehmoment und Winkel zwischen den eingestellten minimalen und maximalen
Werten sind, ist die Schraube IO. Auf der anderen Seite ist die Schraube NIO, wenn die Werte von
Drehmoment und/oder Winkel außerhalb von minimalen und maximalen Werte sind. In diesem Fall leuchtet
die rote Led und erscheinen "Max (Min) Winkel Fehler" oder "Max (Min) Drehmoment Fehler".
2. Modus: Drehmoment- und externer Start Drehwinkel
DREHMOMENT/INPUT (D/IN) externer Start für Winkelüberwachung: Es stimmt mit dem Drehmoment
Modus überein, außer der Drehmomentschwelle, die vom Betreiber nicht eingestellt werden kann. Diese
Funktion ist nützlich, wenn man will, dass die Winkelüberwachung durch ein externens Signal gestartet
wird. (siehe "E/A Anschluss Stecker CN1")
Handbuch EDU2AE/TOP, EDU2AE/TOP/E und EDU2AE/TOP/TA Rev.5.0 Stand: 12/17 Seite 18
