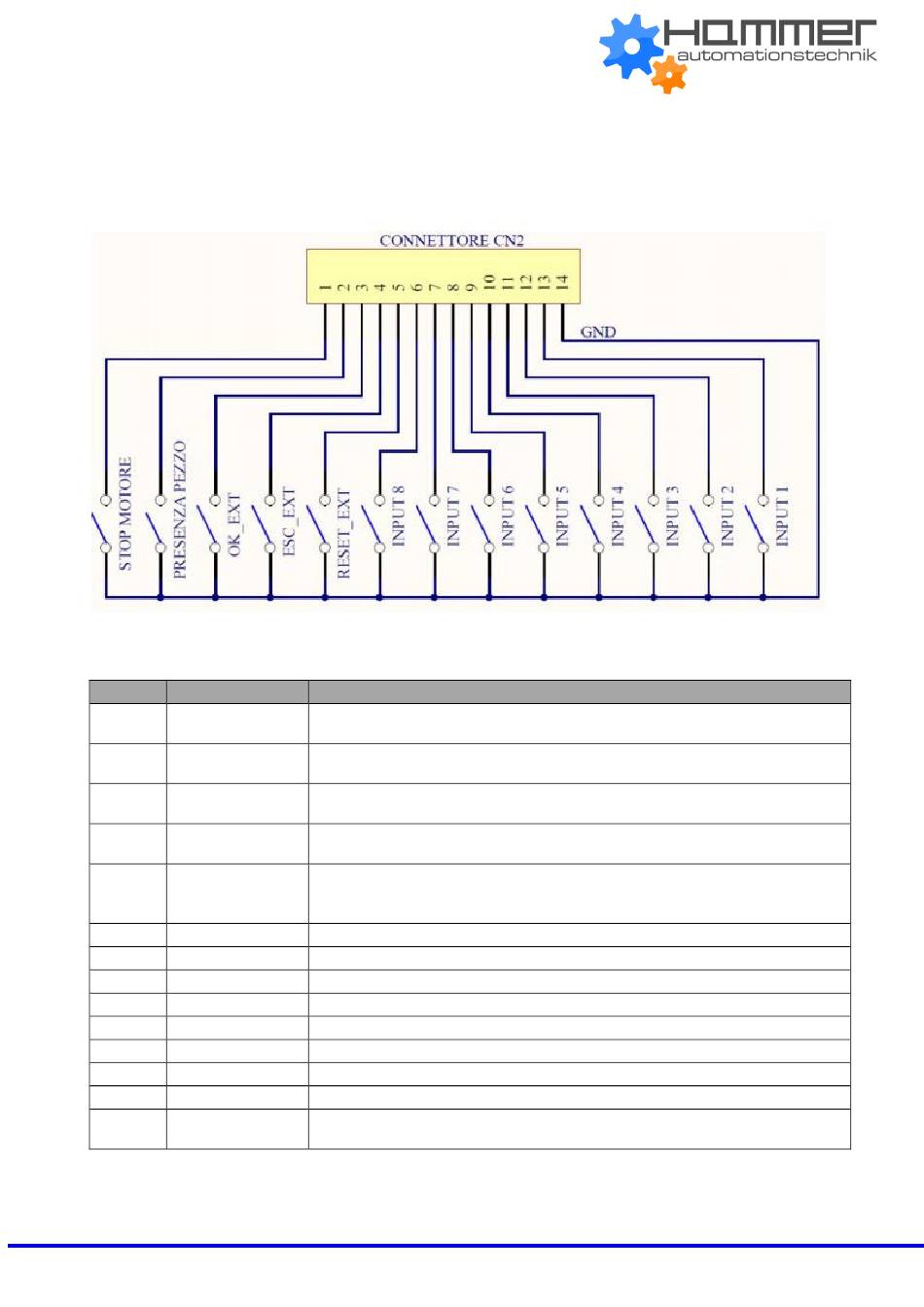

CN2 CONNECTOR – 14 pins:
Alle Stecker sind Eingänge: sie müssen mit Stecker 14 gebrückt, um sie zu aktivieren.
STIFT NAME
1 STOP MOTOR
2 MISSING PIECE
3 OK EXT
4 ESC EXT
5 RESET EXT
6 INPUT 8
7 INPUT 7
8 INPUT 6
9 INPUT 5
10 INPUT 4
11 INPUT 3
12 INPUT 2
13 INPUT 1
14 COM0VDC
Handbuch EDU2AE/TOP, EDU2AE/TOP/E und EDU2AE/TOP/TA Rev.5.0 Stand: 12/17
Wenn aktiviert, schaltet der Motor ab, aktiviert das Fehlersignal und es
erscheint "MOTOR STOP ON" auf dem Display.
Wenn aktiviert, schaltet der Motor ab, aktiviert das Fehlersignal und
erscheint "Warung! Kein Stuck" auf dem Display.
Wenn aktiviert (siehe Punkt 4: OK-ESC im Optionen-Menü), Remote OK
Funktion.
Wenn aktiviert (siehe Punkt 4: OK-ESC im Optionen-Menü), Funktion
ESC-Taste, um Fehler durch eine Fernbedienung zurückzusetzen .
Wenn aktiviert (siehe Punkt 4: OK-ESC im Optionen-Menü), wird das
Programm oder die Sequenz zurückgesetzt (siehe Punkt 5: Zurücksetzung,
im Optionen-Menü)
Schalter – Aktivierung von Programm 8
Schalter – Aktivierung von Programm 7
Schalter – Aktivierung von Programm 6
Schalter – Aktivierung von Programm 5
Schalter – Aktivierung von Programm 4
Schalter – Aktivierung von Programm 3
Schalter – Aktivierung von Programm 2
Schalter – Aktivierung von Programm 1
Gemeinsamer Steckverbinder für alle Eingangssignale (1-13). Das Signal
muss zwischen dem Diesem und den gewünschten Stecker gebrückt warden.
FUNKTION
