3.2 Die Bedienelemente

Es stehen vier Tasten zur Verfügung:
Taste Bedeutung(Messmodus)
Menü Menu starten
Enter Nullpunktsabgleich starten
Hoch Max. Anzeige
Rechts Min. Anzeige
Im Messmodus haben die Tasten folgende Funktion
Enter-Taste startet einen Nullpunktsabgleich
"^"-Taste zeigt das Maximum(Rücksetzen: Enter während Anzeige des Maximums)
">"-Taste zeigt das Minimum(Rücksetzen: Enter während Anzeige des Minimums)

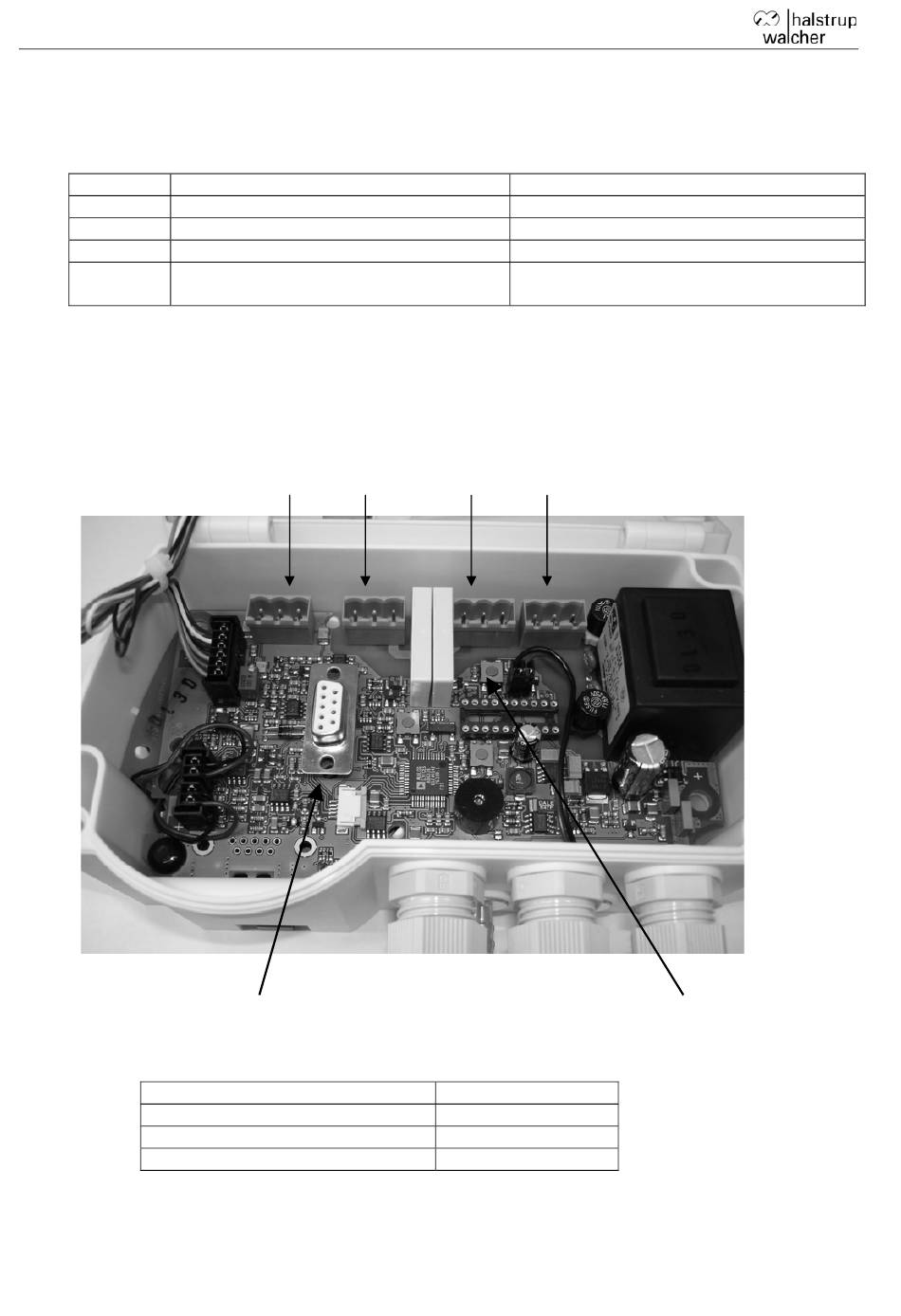

3.3 Interne Anschlüsse und Drucktasten
Ausgangssignal Relais1
RS232-Schnittstelle für PC
Ausgangssignal:
Anschlussbezeichnung
OUT_I
OUT_GND
OUT_U
Betriebsanleitung P26
Bedeutung(Menu)
eine Menuebene zurück
bestätigen
Wert erhöhen oder nach oben blättern
Pfeil verschieben oder nach unten
blättern
Relais2 Versorgung
Verwendung
Stromausgang
Masse
Spannungsausgang
8
Reset
