22
Installation
Anschließen der
Kondensatableitung
In der Kondensatleitung einen
Siphonbogen vorsehen. Auf keinen Fall
dürfen Rohre verwendet werden, die
beim Biegen verformt wurden.
Es wird empfohlen, die Verbindung
zwischen Rohr und Ablauf mit einer
Klemme oder Schelle zu sichern.

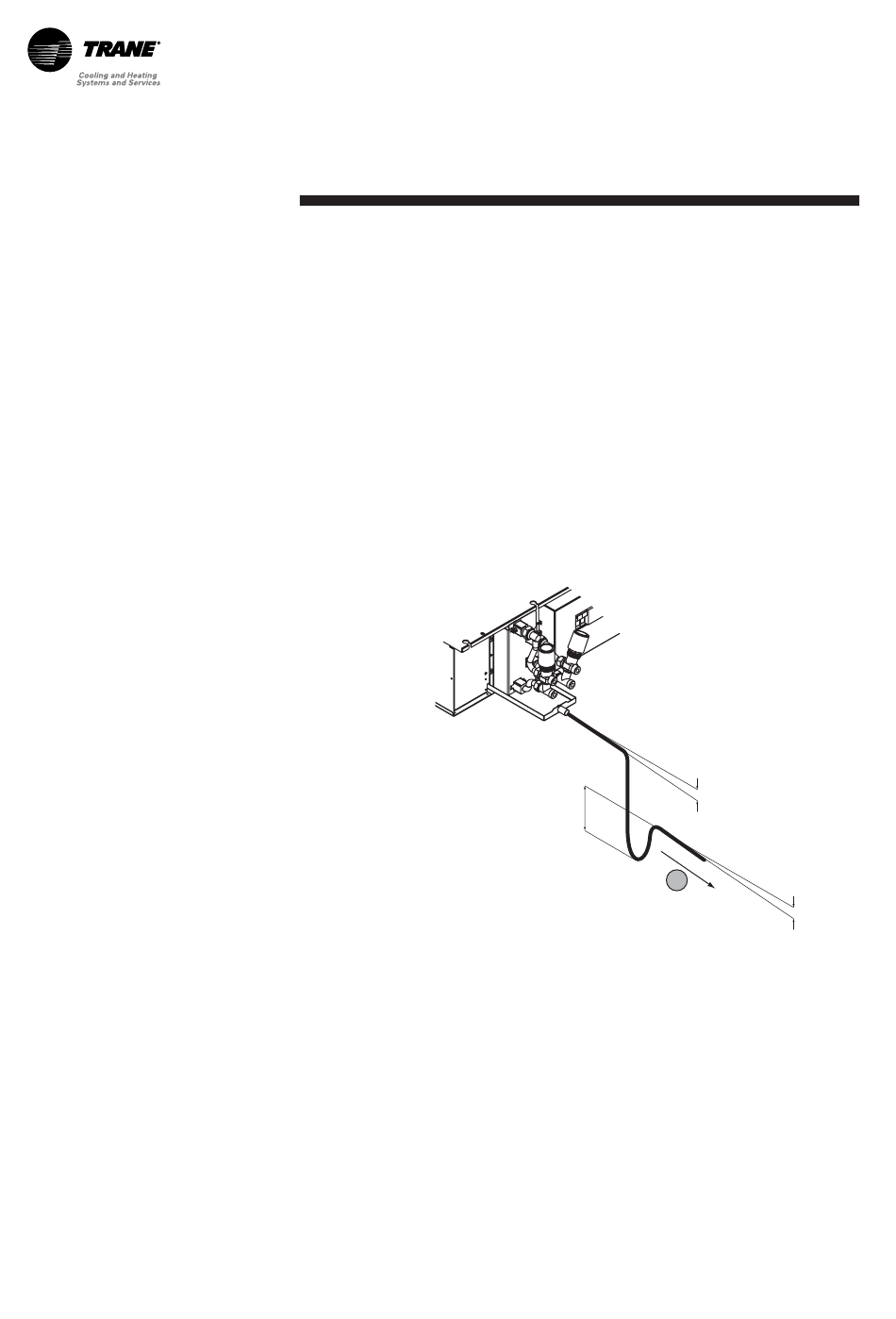

Abbildung 13 - Kondensatablauf für Einzelgerät
A = Zum örtlichen Kondensatableitungsrohr
ACHTUNG!
Es ist sicherzustellen, dass
kein gegenläufiges Gefälle oder
Fremdkörper das Abfließen des
Kondensats verhindern (siehe Abb. 12).
10 mm/m
60 mm
A
UNT-SVX10C-DE
10 mm/m
