Installation

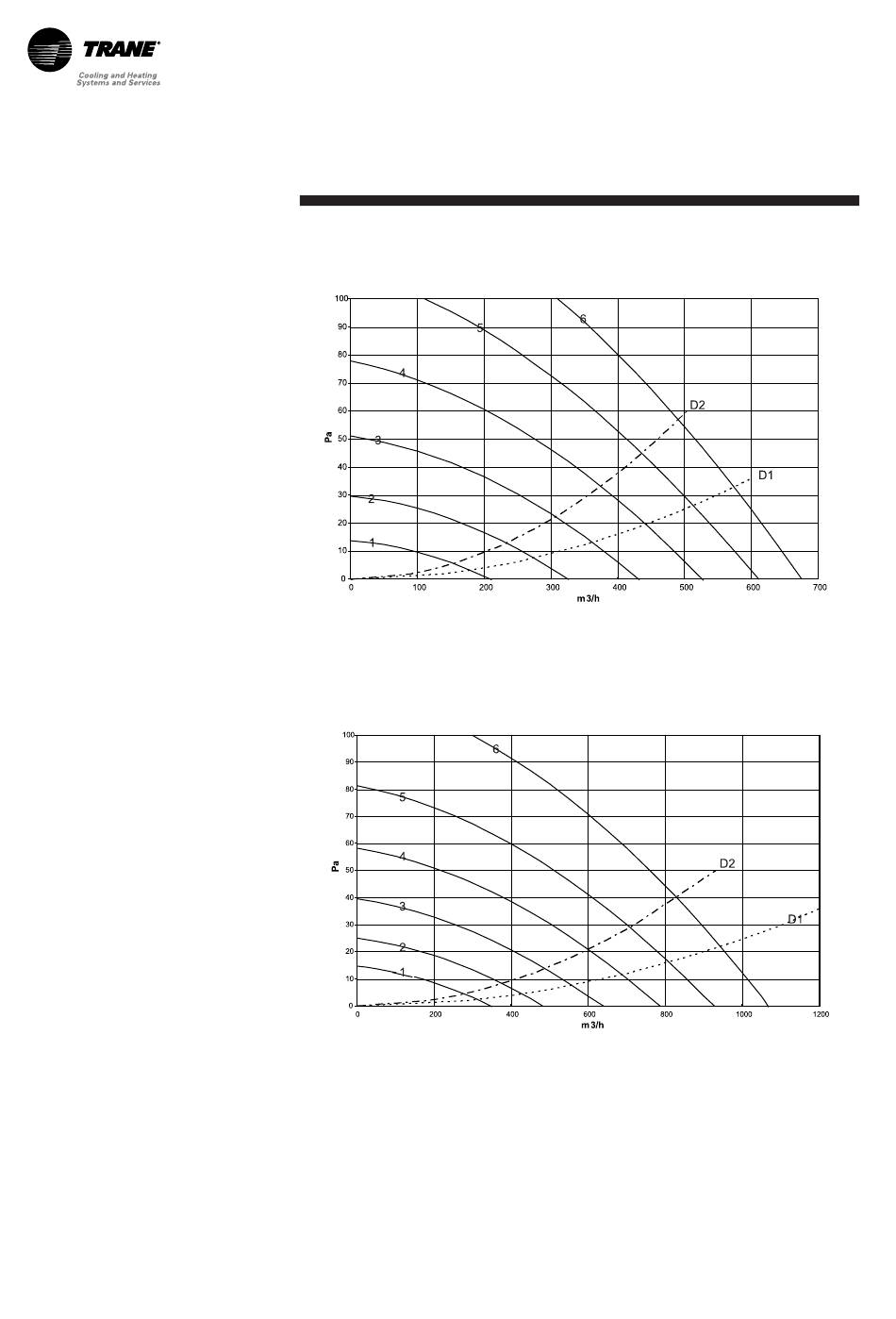

Abbildung 48 - Externer statischer Druck - FED 300
D1 = Nur Ausblashaube, ø 200 mm Luftkanalanschluss (-anschlüsse)
D2 = Ausblashaube + Rücklufthaube, ø 200 mm Luftkanalanschluss (-anschlüsse)
Abbildung 49 - Externer statischer Druck - FED 400
D1 = Nur Ausblashaube, ø 200 mm Luftkanalanschluss (-anschlüsse)
D2 = Ausblashaube + Rücklufthaube, ø 200 mm Luftkanalanschluss (-anschlüsse)
