8 Programmierung

Die 2-Kanal-Digitalanzeige PH 1410 kann über
die Fronttasten programmiert werden.
Das Programm-Menü ist in verschiedene Abschnitte
unterteilt (siehe Bild 8.1).
Hinweise zur Programmierung amGerät:
1. Die Programmierung wird mit der PAR-Taste aktiviert.
2. Die einzelnen Programmabschnitte werden mit der F1
und der F2-Taste angewählt und anschließend mit PAR
bestätigt.
3. Mit F1 und F2 werden die Einstellungen in den
jeweiligen Menüpunkten vorgenommen und mit der PAR-
Taste übernommen.
4. Mit der DSP-Taste werden alle Eingaben gespeichert
und die Programmierungwirdbeendet.
Anzeigen-
Modus
Eingangs- Eingangs-
Parameter Parameter
Kanal A Kanal B

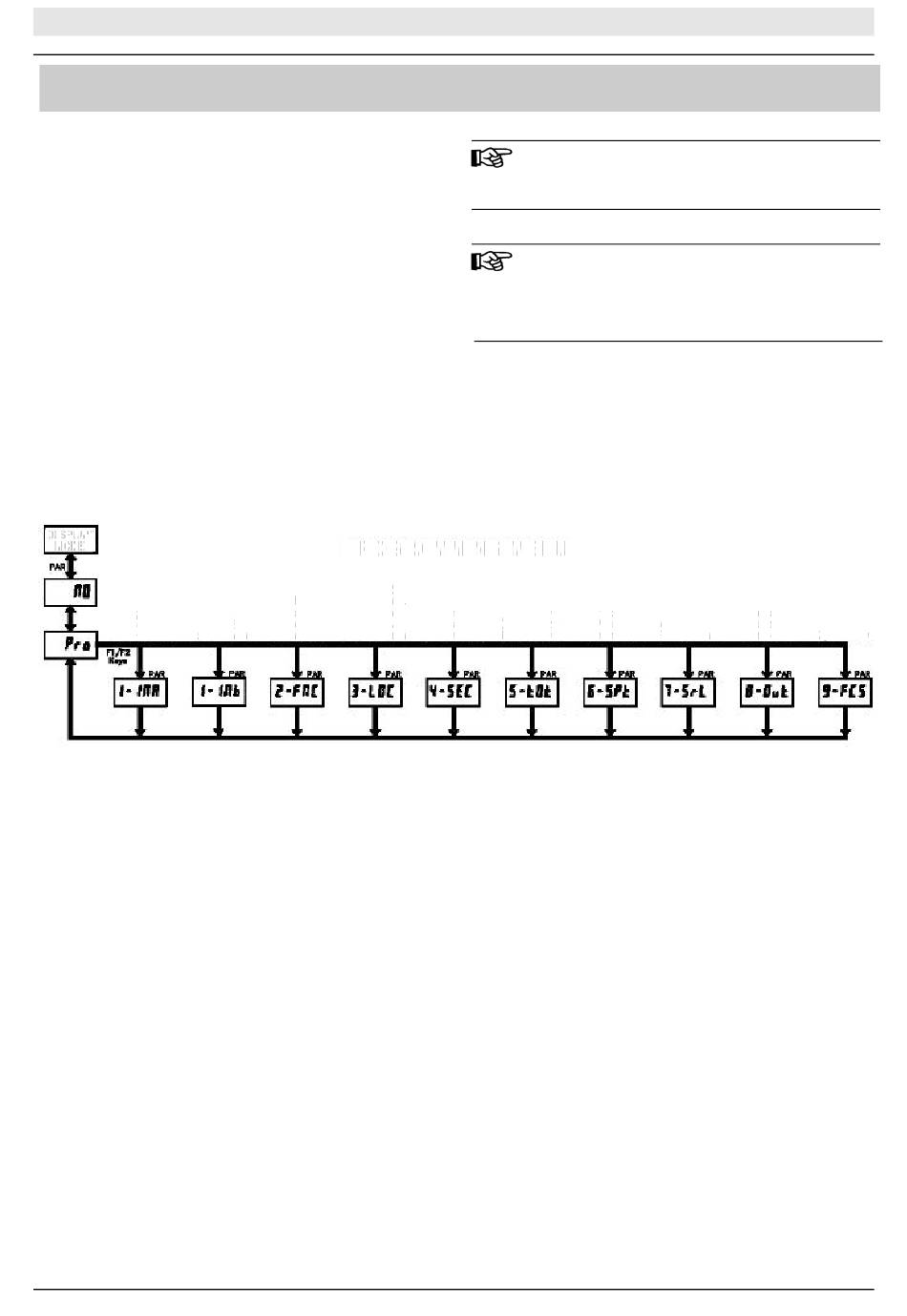

Bild 8.1: Das Programm-Menü
Programiersperre
Ein Benutzereingang kann zur Sperrung der Geräte-
programmierung verwendet werden. Bei Aktivierung des
Benutzereingangs sind nur die gemäß Programmier-
abschnitt 3 freigegebenen Eingaben möglich. Bei
entsprechender Freigabe könnenSiediese Werte mit der
"PAR"-Taste abrufen. Die Programmiersperre kann
alternativ auch durch Vorgabe eines von Null
verschiedenen Zahlencodes in Programmierabschnitt 3
aktiviert werden. Um in den vollenProgrammiermodus zu
gelangen, drücken Sie die "PAR"-Taste und geben bei
Aufforderung, den von Ihnen eingegebenen Code erneut
ein.
E b e n s o k a n n m a n b e i A k t i v i e r u n g d e r
Programmiersperre direkt auf die Vorwahlwerte
zugreifen und diese ändern, wenn die Eingabe in
Programmierabschnitt 3 freigegeben ist. In diesem Fall
werden Sie nach Drücker der PAR-Taste sofort zur
Eingabe des Vorwahlwertes aufgefordert.
WACHENDORFF PROZESSTECHNIK GMBH & CO KG
Benutzereingänge, Zugriffsrechte,
Funktionstasten Anzeigen- Einstellungen,
zuordnung
2-Kanal-Digitalanzeige PH 1410
Da sich einige Programmpunkte auf das skalierte
Eingangssignal beziehen, sollte immer zuerst die
Skalierung vorgenommen werden.
D a s i c h e i n i g e P r o g r a m m p u n k t e a u f
Optionskarten beziehen, sind diese nur
zugänglich, wenn die entsprechenden Karten
installiert sind.Diesbetrifft die Abschnitte 6 bis 8.
Allgemeine Summierfunktion Grenzwerte
Kanal C
serielle Analogausgang Service
Schnittstelle Funktionen
