LABOM Mess- und Regeltechnik GmbH
Im Gewerbepark 13 • 27798 Hude • Germany
Tel.: +49 4408 804-0 • Fax -100
info@labom.com • www.labom.com

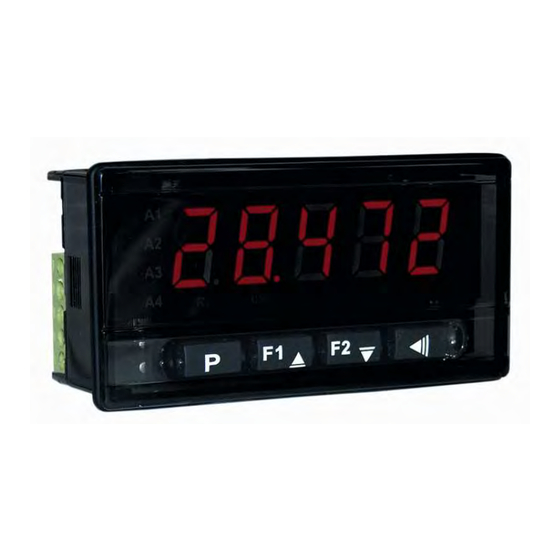

Universalanzeige PH5100
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für LABOM PH5100

  • Seite 1 LABOM Mess- und Regeltechnik GmbH Im Gewerbepark 13 • 27798 Hude • Germany Tel.: +49 4408 804-0 • Fax -100 info@labom.com • www.labom.com Universalanzeige PH5100 Bedienungsanleitung...
  • Seite 2: Inhaltsverzeichnis

    Bedienungsanleitung Inhaltsverzeichnis 1. Vorwort ............................. 3 2. Sicherheitshinweis ........................3 Allgemeine Hinweise ......................3 Bestimmungsgemäße Verwendung .................. 3 Qualifiziertes Personal ...................... 3 Restgefahren ........................3 Haftung ..........................3 CE-Konformität ......................... 4 3. Beschreibung........................... 4 4. Eigenschaften .......................... 4 Signaleingang ........................4 Offset ..........................
  • Seite 3: Vorwort

    Verehrter Kunde! Wir bedanken uns für Ihre Entscheidung ein Produkt unseres Hauses einzusetzen und gratulieren Ihnen zu diesem Entschluss. Die digitale Universalanzeige PH5100 von LABOM Mess- und Regeltechnik GmbH kann vor Ort für zahlreiche unterschiedliche Anwendungen eingesetzt werden. Um die Funktionsvielfalt dieses Geräts für Sie optimal zu nutzen, bitten wir Sie folgendes zu beachten: Jede Person, die mit der Inbetriebnahme oder Bedienung dieses Gerätes beauftragt ist,...
  • Seite 4: Ce-Konformität

    Eingangs für Thermoelemente, Widerstandsthermometer und Prozesssignale können fast alle industriellen Anwendungen mit dieser Anzeige abgedeckt werden. Mit den 2 integrierten Relais, einem Passwortschutz und einer Offset-Funktion kann die Anzeige Ph5100 einfach an die Gegebenheiten angepasst und entsprechend programmiert werden. 4. Eigenschaften...
  • Seite 5: Startverhalten Alarmschaltpunkt

    Bedienungsanleitung Maximalwertalarm. Der Alarm wird ausgelöst, wenn der Messwert (PV) größer ist, als der definierte SPA1 Alarm-Sollwert (SPA1 oder SPA2). Bandalarm. Die Parameter “ SPA1 ” und “ SPA2 ” definieren jeweils einen Bandbereich (Differenz) bezogen auf einen Alarmreferenzwert ( ).
  • Seite 6: Skalieren Durch Signalanlegen ( )

    Bedienungsanleitung Skalieren durch Signalanlegen ( Die Skalierungspunkte können durch dieses Verfahren einfach eingestellt werden. Die Skalierung erfolgt durch Anlegen eines Messsignals und Eingabe des dazugehörigen Anzeigewertes an 2 Punkten. Die bekannten Messwerte werden über die Parameter eingestellt. Diese Parameter werden nur dann dargestellt, wenn die Funktion aktiviert worden ist: Wird diese Funktion verwendet, dann werden die Parameter automatisch definiert.
  • Seite 7: Summenfunktion Und Deren Alarme

    F1- und F2 Tasten zugeordnet werden kann. Wird die Digitalanzeige ausgeschaltet, werden die Werte nicht gespeichert. 4.14 Sensorversorgung Die Digitalanzeige PH5100 stellt eine (24 VDC) Versorgung für einen externen Sensor zur Verfügung (Klemme 13 auf der Rückseite der Anzeige). 4.15 Schnittstelle USB-Port (virtueller COM-Port) zum Programmieren der Digitalanzeige.
  • Seite 8: Elektrische Installation

    Bedienungsanleitung Elektrische Installation Die gesamte Klemmenbelegung wird in Bild 1 dargestellt. Bild 1 – Klemmenbelegung Der Anschluss der Sensorik für die Eingangssignale erfolgt gem. Bild 2 bis 4: Bild 2 – Anschlussbelegung Thermoelement, Pt100 und 50 mV-Signal Bild 3 – Anschlussbelegung Strom (mA) und Spannung (V) Die Digitalanzeige stellt eine Hilfsspannung von 24 VDC +/-15 % bei 50 mA zur Verfügung, die typischerweise für 2-Draht-Sensoren mit 4 bis 20 mA Ausgangssignal verwendet wird.
  • Seite 9: Anzeige Und Indikatoren

    Summenwert-Alarms, ändert sich die Funktion dieser Taste auf die Auswahl der zu ändernden Ziffer. 7. Einschalten der Anzeige Wenn die Anzeige PH5100 eingeschaltet wird, erscheint für 3 Sekunden die Anzeige der Firmwareversion. Danach nimmt die Anzeige die normale Betriebsfunktion auf, zeigt den Messwert (PV) an und aktiviert die Funktion der Ausgänge.
  • Seite 10: Beschreibung Der Programmierebenen

    Bedienungsanleitung 8. Beschreibung der Programmierebenen Anzeige Parameterebene Anzeige des Messwertes (PV) . Der Messwert (PV) wird in der Hauptanzeige dargestellt. Summenwert . $ $ $ $ Ist der Summenwert größer als 99.999, dann wird dieser in zwei alternierende Anzeigen aufgeteilt. Die letzten 5 Stellen werden durch das Symbol TOT LOW in der Anzeige angezeigt und die oberen Stellen (>5) werden durch TOT HIGH markiert.
  • Seite 11: Summenfunktion Parameterebene

    Bedienungsanleitung ( PV ) zu stabilisieren. Einstellbar zwischen 0 und 20. Ein Wert von 0 (Null) Filter bedeutet, dass der Filter ausgeschaltet ist und 20 die Verwendung des maximalen Filters. Je größer der Filter ist, umso langsamer ist die Antwort auf das gemessene Signal.
  • Seite 12: Kalibrierung Parameterebene

    4 höchsten Stellen der Seriennummer 4 letzten Stellen der Seriennummer Passwortschutz Die Digitalanzeige PH5100 stellt eine Schutzfunktion der Parameterkonfiguration zur Verfügung. Der Parameter ( ) in der Parameterebene der Kalibrierung legt die Zugriffsrechte auf die unterschiedlichen Parameterebenen gem. nach folgender Tabelle fest: Schutzebenen Geschützte Parameterebenen...
  • Seite 13 Bedienungsanleitung ZUGANGS-PASSWORT Möchte der Anwender auf geschützte Parameterebenen zugreifen, dann muss ein entsprechendes ZUGANGS-PASSWORT eingegeben werden, um Änderungen in der Konfiguration der Parameter vornehmen zu können. Die Aufforderung ist den Parametern der geschützten Ebene vorgeschaltet. Wird kein Passwort eingegeben, können die Parameter dieser Ebene nur angezeigt werden. ) ) ) ) Das Zugangs-Passwort wird durch den Anwender in dem Parameter Passwort Wechsel ( innerhalb der Parameterebene “Kalibrierung”...
  • Seite 14: Spezifikationen

    Bedienungsanleitung Spezifikationen ABMESSUNGEN: 96 x 48 x 35 mm Schalttafelausschnitt 93,0 x 45,5 mm Gewicht: 110 g VERSORGUNG: 100 bis 240 VAC (±10 %), 50/60 Hz 48 bis 240 VDC (±10 %) Maximale Leistungsaufnahme: 6 VA UMGEBUNGSBEDINGUNGEN: Betriebstemperatur: 0 bis 50 ºC Relative Luftfeuchtigkeit: 80 % @ 30 ºC Für Temperaturen oberhalb 30 ºC, verringern Sie um 3 % pro ºC...
  • Seite 15: Kalibrierung Und Werkseinstellung

    0.170 mA der Anzeige sein kann. 11. Copyright Dieses Dokument ist Eigentum der Fa. LABOM Mess- und Regeltechnik GmbH. Das Kopieren und die Vervielfältigung sind ohne vorherige Genehmigung verboten. Inhalte der vorliegenden Dokumentation beziehen sich auf das dort beschriebene Gerät 12.
