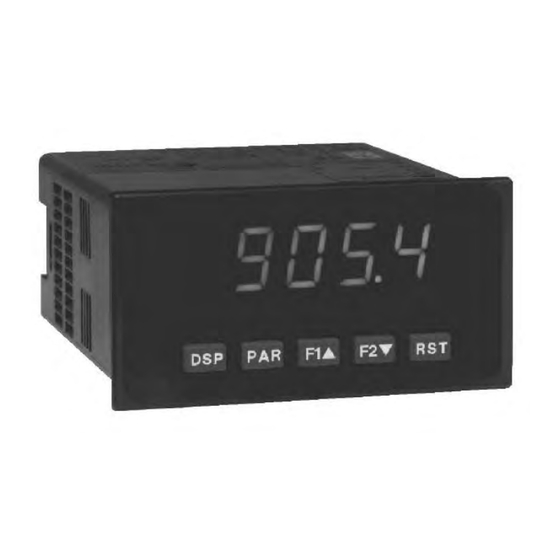

Betriebsanleitung für 2-Kanal-Digitalanzeige
Typenreihe PH1410
LABOM × Mess- und Regeltechnik GmbH
Postfach 12 62 × 27795 Hude · Deutschland
Im Gewerbepark 13 × 27798 Hude · Deutschland
Tel.: +49 (0) 4408 804-0 · Fax: +49 (0) 4408 804-100
e-mail: info@labom.com × www.labom.com
WACHENDORFF PROZESSTECHNIK GMBH & CO KG
LABOM Mess- und Regeltechnik GmbH Im Gewerbepark 13 27798 Hude Deutschland
Hotline: +45 4408 804-444 Fax: +49 4408 804-100 e-mail: sales@labom.com www.labom.com

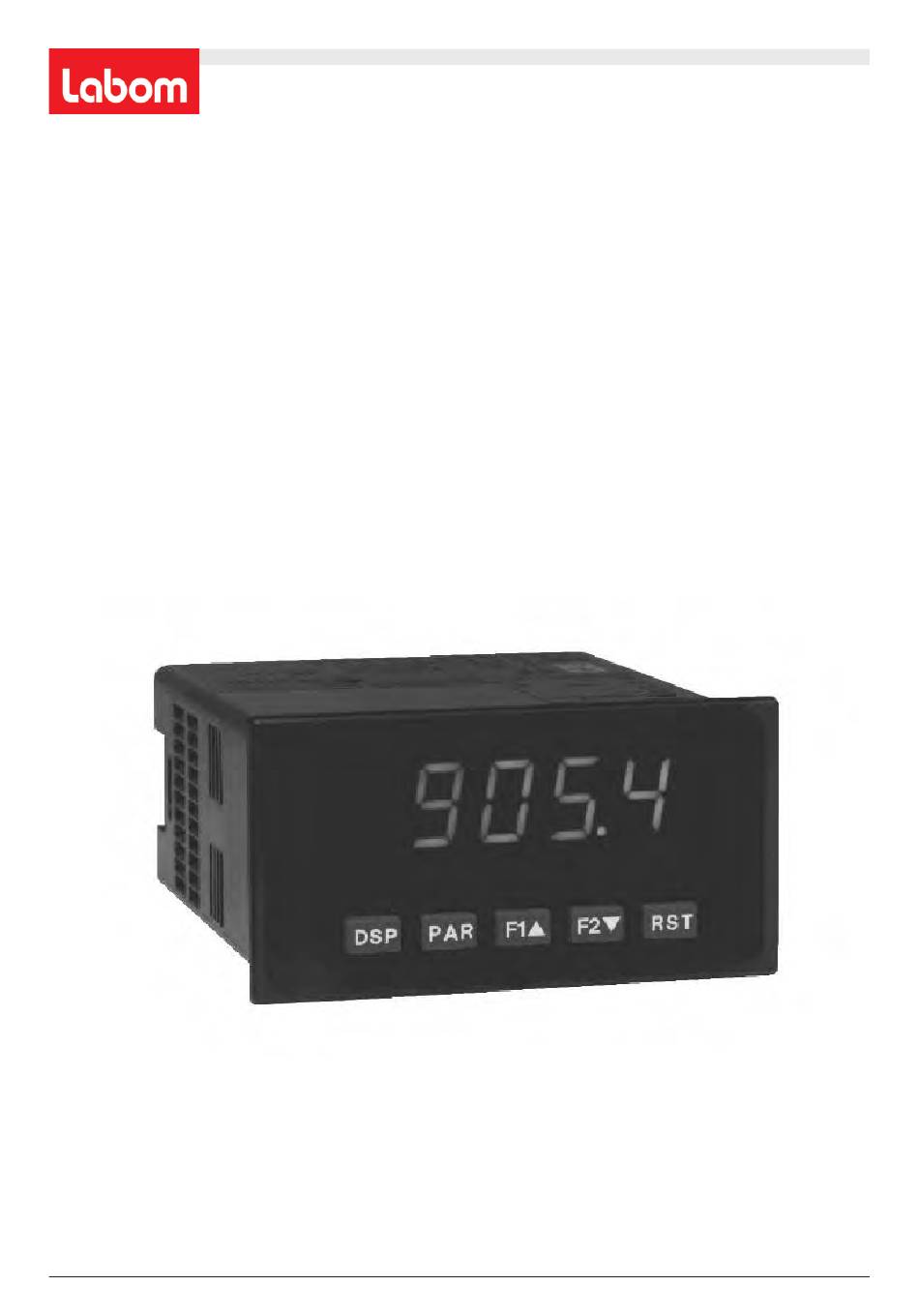

Betriebsanleitung
2-Kanal-Digitalanzeige
PH 1410
Version: 1.00
für
(
FRAGEN ZU DIESEM GERÄT ? HOTLINE +49 (0) 4408 804-444
BTA-Nr. 039 Rev. 0G4
Betriebsanleitung BA_039_2019-08_10.00
Seite 1/28

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für LABOM PH1410

  • Seite 1 Tel.: +49 (0) 4408 804-0 · Fax: +49 (0) 4408 804-100 e-mail: info@labom.com × www.labom.com WACHENDORFF PROZESSTECHNIK GMBH & CO KG LABOM Mess- und Regeltechnik GmbH Im Gewerbepark 13 27798 Hude Deutschland Betriebsanleitung BA_039_2019-08_10.00 Hotline: +45 4408 804-444 Fax: +49 4408 804-100 e-mail: sales@labom.com www.labom.com...
  • Seite 2: Inhaltsverzeichnis

    2-Kanal-Digitalanzeige PH 1410 Inhalt 1 Vorwort 2 Sicherheitshinweise 2.1 Allgemeine Hinweise 2.2 Bestimmungsgemäße Verwendung 2.3 Qualifiziertes Personal 2.4 Restgefahren 2.5 Konformitätserklärung 3 Beschreibung 4 Einbau der Ausgangskarten 5 Einbau des Einheitslabels 6 Montage 7 Elektrische Installation 7.1 Jumpereinstellungen 7.2 Anschlüsse 7.3 Installationshinweise 8 Programmierung 8.1 Programmabschnitt 1...
  • Seite 3: Vorwort

    Maschinen und Anlagen müssen so trägliche Aufrüstung jedes Gerätes der Digitalanzeigen- konstruiert werden, dass fehlerhafte Zustände serie PH1410 zu. Jedes PH1410-Gerät kann mit einer nicht zu einer für das Bedienpersonal gefährlichen Alarmausgangskarte und einer Analogausgangskarte Situation führen können (z. B. durch unabhängige (0/4 bis 20mA und 0 bis 10V) bestückt werden.
  • Seite 4: Einbau Der Ausgangskarten

    2-Kanal-Digitalanzeige PH 1410 4 Einbau der Ausgangskarten 5 Einbau des Einheitenlabels Die Geräte der PH1410-Serie können mit bis zu drei Jedes Gerät der Digitalanzeigenserie PH1410 kann mit einer Ausgangskarten bestückt werden. Dies sind: hinterleuchteten Einheit versehen werden. Dabei kann - eine Alarmausgangskarte eine Einheit von dem Etikettenbogen (siehe Zubehör)
  • Seite 5: Elektrische Installation

    4. Gerät von der Frontseite durch den Ausschnitt 1 AC Spannungsversorgung schieben, bis die Dichtung die Schalttafel berührt. PH1410-A1: 85-250 VAC PH1410-A2: 11 - 36 VDC bzw. 24 VAC 5. Gerät von vorne gegen die Schalttafel drücken und 2 AC Spannungsversorgung gleichzeitig den Befestigungsrahmen von hinten über...
  • Seite 6: Installationshinweise

    Verbinden Sie beide Enden der Abschirmung mit Erde, falls die Frequenz der elektrischen Störgeräusche oberhalb von 1 MHz liegt. c. Verbinden Sie die Abschirmung nur auf der PH1410-Seite mit Masse und isolieren Sie die andere Seite. 3.Verlegen Sie Signal- und Steuerleitungen niemals zusammen mit Netzleitungen, Motorzuleitungen, Zuleitungen von Zylinderspulen, Gleichrichtern, etc.
  • Seite 7: Programmierung

    2-Kanal-Digitalanzeige PH 1410 8 Programmierung Die 2-Kanal-Digitalanzeige PH 1410 kann über Da sich einige Programmpunkte auf das skalierte die Fronttasten programmiert werden. Eingangssignal beziehen, sollte immer zuerst die Das Programm-Menü ist in verschiedene Abschnitte Skalierung vorgenommen werden. unterteilt (siehe Bild 8.1). Hinweise zur Programmierung amGerät: D a s i c h e i n i g e P r o g r a m m p u n k t e a u f Optionskarten beziehen, sind diese nur...
  • Seite 8: Programmabschnitt 1 - Eingangsparameter

    2-Kanal-Digitalanzeie PH 1410 8.1 Programmabschnitt 1 - Eingangsparameter - Kanal A Eingangsparameter Eingangs- Messrate Dezimalpunkt Rundungs- Digitaler Filterband Skalierungs- Skalierungs- Eingang Anzeige bereich in Hz faktor Filter punkte Wert x Wert x Kanal B Eingangsparameter Digitaler Filterband Skalierungs- Skalierungs- Eingang Anzeige Eingangs- Messrate...
  • Seite 9: Inp 1

    2-Kanal-Digitalanzeige PH 1410 AnzeigeParameter Eingabemöglichkeiten Erläuterungen/Hinweise INP 1 -19. 9 99 99. 9 99 1. Eingangswert 1. Eingangswert eingeben, bzw. anlegen und anschließend mit PAR-Taste übernehmen. dSP 1 -19999 99999 1. Anzeigewert Anzeigewert, der dem 1. Eingangswert entspricht. INP 2 -19.
  • Seite 10: Anzeige Parameter

    2-Kanal-Digitalanzeige PH 1410 Anzeige Parameter Eingabemöglichkeiten Erläuterungen/Hinweise USr-1 Benutzereingang 1 keine Funktion. PLOC aktiv = Programmiersperre. A-rEL aktiv = Anzeige Kanal A wird auf “0” zurückgesetzt/Tara. b-rEL aktiv = Anzeige Kanal B wird auf “0” zurückgesetzt/Tara. A-drL Schaltet zwischen Anzeige ohne Offset ( ) und Anzeige mit Offset ( ) hin und her (Kanal A).
  • Seite 11: Taste "F1

    2-Kanal-Digitalanzeige PH 1410 Anzeige Parameter Eingabemöglichkeiten Erläuterungen/Hinweise USr-2 Benutzereingang 2 (siehe USr-1) USr-3 Benutzereingang 3 (siehe USr-2) Taste “F1” keine Funktion. A-rEL aktiv = Anzeige Kanal A wird auf “0” zurückgesetzt/Tara. b-rEL aktiv = Anzeige Kanal B wird auf “0” zurückgesetzt/Tara. A-drL Schaltet zwischen Anzeige ohne Offset ( ) und...
  • Seite 12: Programmabschnitt 3 - Zugriffsrechte / Zuordnung Anzeige

    2-Kanal-Digitalanzeige PH 1410 8.3 Programmabschnitt 3 - Zugriffsrechte / Zuordnung Anzeige - Eingang A Eingang B Kalkulation Max.-Wert Min.-Wert Summe Zugriff Zugriff Zugriff Zugriff Sicherheits- Zuordnung Zuordnung Zuordnung Zuordnung Zuordnung Zuordnung Alarmwert 1 Alarmwert 2 Alarmwert 3 Alarmwert 4 code Allgemeine Hinweise zur Programmierung: man diese durch Eingeben von sperren.
  • Seite 13: Grenzwert 1 Loc

    2-Kanal-Digitalanzeige PH 1410 Anzeige Parameter Eingabemöglichkeiten Erläuterungen/Hinweise SP-1 Grenzwert 1 gesperrt. Wert kann aufgerufen aber nicht verändert werden. Wert kann aufgerufen und verändert werden. SP-2 Grenzwert 2 gesperrt. Wert kann aufgerufen aber nicht verändert werden. Wert kann aufgerufen und verändert werden. SP-3 Grenzwert 3 gesperrt.
  • Seite 14: Programmabschnitt 5 - Summenzähler

    2-Kanal-Digitalanzeige PH 1410 Anzeige Parameter Eingabemöglichkeiten Erläuterungen/Hinweise CFUNC mathematische C+A+b Addition beider Kanäle und der Konstanten Verknüpfung Kanal C-A-b Substraktion beider Kanäle und der Konstanten. A und B. C+A-b Differenzbildung der Kanäle A und B C*A/B Division beider Kanäle A und B.. C*(1-A/B) Prozentanzeige.
  • Seite 15: Decpt Dezimalpunkt

    2-Kanal-Digitalanzeige PH 1410 Anzeige Parameter Eingabemöglichkeiten Erläuterungen/Hinweise dECPt Dezimalpunkt für Einstellung des Dezimalpunktes des Summenzählers. 0. 0 Summenzähler Einstellung ist unabhängig von der 0. 0 0 Dezimalpunkteinstellung des Eingangssignals. 0. 0 00 0. 0 000 tbASE Zeitbasis für (Sekunde) Zeitbasis = 1 MNIN Summenzähler (Minute)
  • Seite 16: Grenzwertparameter

    2-Kanal-Digitalanzeige PH 1410 8.6 Programmabschnitt 6 - Grenzwertparameter - Auswahl Schalt- Zuordnung Sollwert Hysterese Einschalt- Ausschalt- Ausgangs- Rück- Standby Grenzwert- Sollwert verhalten verzögerung verzögerung logik stellung indikatoren Anzeige Parameter Eingabemöglichkeiten Erläuterungen/Hinweise SPSEL Grenzwertauswahl Keine Auswahl Auswahl des Grenzwertes, der konfiguriert werden SP-1 (Grenzwert Nr.
  • Seite 17 2-Kanal-Digitalanzeige PH 1410 rSt-n AUto Rückstellart für Automatische Rücksetzung bei Entfallen der Grenzwert Nr. x Schaltbedingung. Manuelle Rückstellung bei anliegender Schaltbedingung möglich. LAtC1 Ausgang kann nur manuell zurückgesetzt werden. Rückstellung bei anliegender Schaltbedingung möglich. LAtC2 Ausgang kann nur manuell zurückgesetzt werden. Rückstellung bei anliegender Schaltbedingung nicht möglich.
  • Seite 18 2-Kanal-Digitalanzeige PH 1410 8.7 Programmabschnitt 7 - Serielle Schnittstelle - Druck- Auswahl Baudrate Datenbits Parität Adresse Übertragungs- Kurze optionen Protokoll verzögerung Übertragung Druck Druck Druck Druck Druck Druck Kanal A Kanal B math. Kanal Summe Min./Max.-Wert Status Grenzwerte Programmierung der seriellen Schnittstelle: UmASCII-Zeichen auslesen zu können, müssen Sie das RLC-Protokoll aktivieren.
  • Seite 19: Analogausgang

    2-Kanal-Digitalanzeige PH 1410 8.8 Programmabschnitt 8 - Analogausgang - Signal- Zuordnung Skalierung Skalierung Aktualisierungs- Analogausgang unterer oberer zeit Wert Wert Anzeige Parameter Eingabemöglichkeiten Erläuterungen/Hinweise tYPE 0-20 Ausgangssignal (0 - 20 mA) Korrekten Anschluß der Ausgangsklemmen beachten. 4-20 (4 - 20 mA) 0-10 (0 - 10 V) ASIN...
  • Seite 20: Fehlermeldungen

    2-Kanal-Digitalanzeige PH 1410 9 Fehlermeldungen 10 Wartung und Pflege Fehler Problem Hinweis Das Gerät braucht bei sachgerechter Verwendung und ERR 1 Hardwarefehler Gerät muß zur Behandlung nicht gewartet werden. Reparatur eingeschickt Zur Reinigung des Displays nur weiche Tücher mit etwas werden.
  • Seite 21: Spezifikationen

    PH1410-A1: 85 bis 250 VAC Eingang: Folgende Signale (Gleichspannung und 50/60 Hz, 15 VA. PH1410-A2: 11 bis 36 VDC, 11 W oder 24 Gleichstrom) werden akzeptiert. (Über die Programmie- VAC, +/-10 %, 50/60 Hz, 15 VA. rung wird ein Bereich festgelegt) :...
  • Seite 22: Bestellhinweise

    2-Kanal-Digitalanzeige PH 1410 12 Bestellhinweise Bestell-Nr. Industrie Digitalanzeige PH1410 - 85 bis 250 VAC-Versorgung PH1410-A1 - 11 bis 36 VDC/24 VAC-Versorgung PH1410-A2 Zubehör: Steckbare Analogausgangskarte MC1300A1 Steckbare Relaisausgangskarte MC1300A2 2 x Wechsler Steckbare Relaisausgangskarte MC1300A3 4 x Schließer Etikettenbogen mit allen üblichen...
  • Seite 23: Anhang

    3. Schieben Sie das Gehäuse wieder auf die I Ausgangskarten Hauptplatine, bis die Gehäuseklemmen einrasten. Berühren Sie die Platinen nur an den Kanten, da die Die Geräte der PH1410-Serie können mit bis zu drei Ausgangskarten bestückt werden. Dies sind: Bauteile durch statische Aufladung zerstört werden können!
  • Seite 24: Iii Analogausgangskarte (A1)

    2-Kanal-Digitalanzeige PH 1410 I.II.II Relaisausgangskarte 4 Schließer (A3) Anschlüsse Klemme Funktion RLY1 Schließer 1 COMM Gemeinsamer für 1 + 2 RLY2 Schließer 2 RLY3 Schließer 3 COMM Gemeinsamer für 3 + 4 RLY4 Schließer 4 Spezifikationen Typ: 4 RelaismitSchließerkontakt Isolation: 2300 V für 1 min zum Masseanschluß...
  • Seite 25: Der Etikettenbogen

    2-Kanal-Digitalanzeige PH 1410 kann die gewünschte Einheit ausgeschnitten und in ein II Der Etikettenbogen Gerät der Digitalanzeigenserie PH1410 eingesetzt werden (siehe 5 Einbau des Einheitenlabels). Um eine gute Hinterleuchtung der Einheit zu gewährleisten, sollte die Der Etikettenbogen beinhaltet alle üblichen Einheiten. Er Kopie auf dünnes Papier bzw.
  • Seite 26: Programmierung - Kurzübersicht

    2-Kanal-Digitalanzeige PH 1410 3-LOC III Programmierung - Kurzübersicht Zugriffsrechte und Anzeigenmodi Anzeige Parameter Werks- Eigene I-INP -Eingangsparameter Kanal A und B einstellung Einstellung Anzeige Parameter Werks- Eigene INP A dSP-A Kanal A Zuordnung einstellung Einstellung INP b dSP-b Kanal B Zuordnung RANGE VoLt Eingangsbereich...
  • Seite 27 2-Kanal-Digitalanzeige PH 1410 Grenzwerte Anzeige Parameter Werks- Eigene Anzeige Parameter Werks- Eigene einstellung Einstellung einstellung Einstellung ASN-1 NONE ASN-3 NONE Zuordnung für Zuordnung für Grenzwert 1 Grenzwert 3 ACt-1 ACt-3 Betriebsart für Betriebsart für Grenzwert 1 Grenzwert 3 SP-1 SP-3 Sollwert für nor- Sollwert für nor- malen bzw.
  • Seite 28: Serielle Schnittstelle

    2-Kanal-Digitalanzeige PH 1410 Serielle Schnittstelle Anzeige Parameter Werks- Eigene einstellung Einstellung tYPE NNbAS Kommunikationstyp bAUd 38400 Baudrate dAtA Datenbits Parität Addr Adresse dELAY 0. 0 10 Übertragungsverzög. Abru gekürzte Übertragung Druckoptionen INP A Kanal A INP b Kanal B CALC math.
