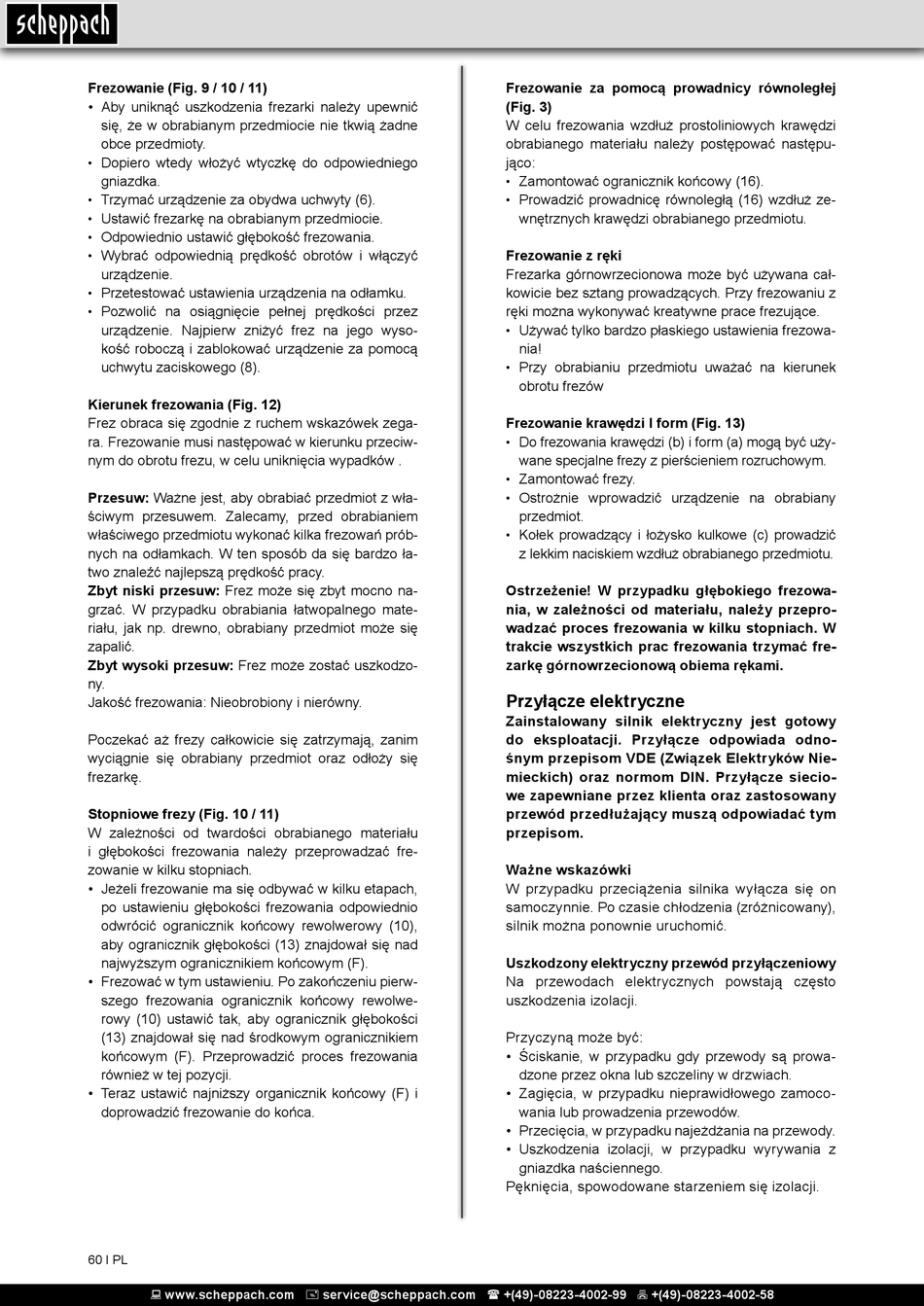

Scheppach RO1200 Originalbetriebsanleitung Seite 60

Frezowanie (Fig. 9 / 10 / 11)
• Aby uniknąć uszkodzenia frezarki należy upewnić
się, że w obrabianym przedmiocie nie tkwią żadne
obce przedmioty.
Dopiero wtedy włożyć wtyczkę do odpowiedniego
•
gniazdka.
Trzymać urządzenie za obydwa uchwyty (6).
•
Ustawić frezarkę na obrabianym przedmiocie.
•
Odpowiednio ustawić głębokość frezowania.
•
Wybrać odpowiednią prędkość obrotów i włączyć
•
urządzenie.
Przetestować ustawienia urządzenia na odłamku.
•
• Pozwolić na osiągnięcie pełnej prędkości przez
urządzenie. Najpierw zniżyć frez na jego wyso-
kość roboczą i zablokować urządzenie za pomocą
uchwytu zaciskowego (8).
Kierunek frezowania (Fig. 12)
Frez obraca się zgodnie z ruchem wskazówek zega-
ra. Frezowanie musi następować w kierunku przeciw-
nym do obrotu frezu, w celu uniknięcia wypadków .
Przesuw: Ważne jest, aby obrabiać przedmiot z wła-
ściwym przesuwem. Zalecamy, przed obrabianiem
właściwego przedmiotu wykonać kilka frezowań prób-
nych na odłamkach. W ten sposób da się bardzo ła-
two znaleźć najlepszą prędkość pracy.
Zbyt niski przesuw: Frez może się zbyt mocno na-
grzać. W przypadku obrabiania łatwopalnego mate-
riału, jak np. drewno, obrabiany przedmiot może się
zapalić.
Zbyt wysoki przesuw: Frez może zostać uszkodzo-
ny.
Jakość frezowania: Nieobrobiony i nierówny.
Poczekać aż frezy całkowicie się zatrzymają, zanim
wyciągnie się obrabiany przedmiot oraz odłoży się
frezarkę.
Stopniowe frezy (Fig. 10 / 11)
W zależności od twardości obrabianego materiału
i głębokości frezowania należy przeprowadzać fre-
zowanie w kilku stopniach.
• Jeżeli frezowanie ma się odbywać w kilku etapach,
po ustawieniu głębokości frezowania odpowiednio
odwrócić ogranicznik końcowy rewolwerowy (10),
aby ogranicznik głębokości (13) znajdował się nad
najwyższym ogranicznikiem końcowym (F).
• Frezować w tym ustawieniu. Po zakończeniu pierw-
szego frezowania ogranicznik końcowy rewolwe-
rowy (10) ustawić tak, aby ogranicznik głębokości
(13) znajdował się nad środkowym ogranicznikiem
końcowym (F). Przeprowadzić proces frezowania
również w tej pozycji.
• Teraz ustawić najniższy organicznik końcowy (F) i
doprowadzić frezowanie do końca.
60 І PL
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Frezowanie za pomocą prowadnicy równoległej
(Fig. 3)
W celu frezowania wzdłuż prostoliniowych krawędzi
obrabianego materiału należy postępować następu-
jąco:
• Zamontować ogranicznik końcowy (16).
Prowadzić prowadnicę równoległą (16) wzdłuż ze-
•
wnętrznych krawędzi obrabianego przedmiotu.
Frezowanie z ręki
Frezarka górnowrzecionowa może być używana cał-
kowicie bez sztang prowadzących. Przy frezowaniu z
ręki można wykonywać kreatywne prace frezujące.
Używać tylko bardzo płaskiego ustawienia frezowa-
•
nia!
Przy obrabianiu przedmiotu uważać na kierunek
•
obrotu frezów
Frezowanie krawędzi I form (Fig. 13)
• Do frezowania krawędzi (b) i form (a) mogą być uży-
wane specjalne frezy z pierścieniem rozruchowym.
Zamontować frezy.
•
Ostrożnie wprowadzić urządzenie na obrabiany
•
przedmiot.
Kołek prowadzący i łożysko kulkowe (c) prowadzić
•
z lekkim naciskiem wzdłuż obrabianego przedmiotu.
Ostrzeżenie! W przypadku głębokiego frezowa-
nia, w zależności od materiału, należy przepro-
wadzać proces frezowania w kilku stopniach. W
trakcie wszystkich prac frezowania trzymać fre-
zarkę górnowrzecionową obiema rękami.
Przyłącze elektryczne
Zainstalowany silnik elektryczny jest gotowy
do eksploatacji. Przyłącze odpowiada odno-
śnym przepisom VDE (Związek Elektryków Nie-
mieckich) oraz normom DIN. Przyłącze siecio-
we zapewniane przez klienta oraz zastosowany
przewód przedłużający muszą odpowiadać tym
przepisom.
Ważne wskazówki
W przypadku przeciążenia silnika wyłącza się on
samoczynnie. Po czasie chłodzenia (zróżnicowany),
silnik można ponownie uruchomić.
Uszkodzony elektryczny przewód przyłączeniowy
Na przewodach elektrycznych powstają często
uszkodzenia izolacji.
Przyczyną może być:
• Ściskanie, w przypadku gdy przewody są prowa-
dzone przez okna lub szczeliny w drzwiach.
• Zagięcia, w przypadku nieprawidłowego zamoco-
wania lub prowadzenia przewodów.
• Przecięcia, w przypadku najeżdżania na przewody.
• Uszkodzenia izolacji, w przypadku wyrywania z
gniazdka naściennego.
Pęknięcia, spowodowane starzeniem się izolacji.
