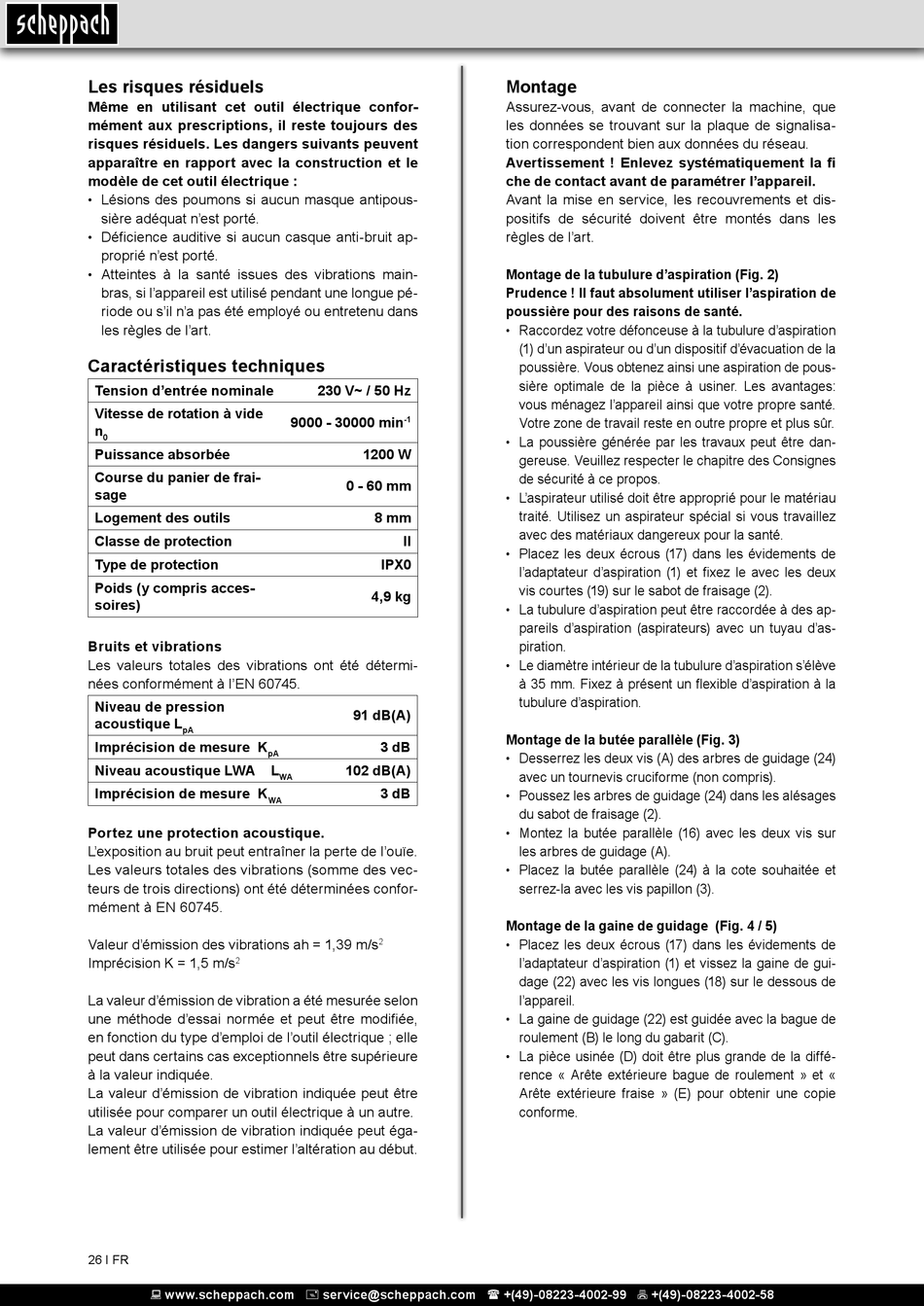

Les risques résiduels
Même en utilisant cet outil électrique confor-
mément aux prescriptions, il reste toujours des
risques résiduels. Les dangers suivants peuvent
apparaître en rapport avec la construction et le
modèle de cet outil électrique :
Lésions des poumons si aucun masque antipous-
•
sière adéquat n'est porté.
Déficience auditive si aucun casque anti-bruit ap-
•
proprié n'est porté.
Atteintes à la santé issues des vibrations main-
•
bras, si l'appareil est utilisé pendant une longue pé-
riode ou s'il n'a pas été employé ou entretenu dans
les règles de l'art.
Caractéristiques techniques
Tension d'entrée nominale
Vitesse de rotation à vide
n
0
Puissance absorbée
Course du panier de frai-
sage
Logement des outils
Classe de protection
Type de protection
Poids (y compris acces-
soires)
Bruits et vibrations
Les valeurs totales des vibrations ont été détermi-
nées conformément à l'EN 60745.
Niveau de pression
acoustique L
pA
Imprécision de mesure K
Niveau acoustique LWA
Imprécision de mesure K
Portez une protection acoustique.
Lʼexposition au bruit peut entraîner la perte de lʼouïe.
Les valeurs totales des vibrations (somme des vec-
teurs de trois directions) ont été déterminées confor-
mément à EN 60745.
Valeur d'émission des vibrations ah = 1,39 m/s
Imprécision K = 1,5 m/s
2
La valeur d'émission de vibration a été mesurée selon
une méthode d'essai normée et peut être modifiée,
en fonction du type d'emploi de l'outil électrique ; elle
peut dans certains cas exceptionnels être supérieure
à la valeur indiquée.
La valeur d'émission de vibration indiquée peut être
utilisée pour comparer un outil électrique à un autre.
La valeur d'émission de vibration indiquée peut éga-
lement être utilisée pour estimer l'altération au début.
26 І FR
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
230 V~ / 50 Hz
9000 - 30000 min
-1
1200 W
0 - 60 mm
8 mm
II
IPX0
4,9 kg
91 dB(A)
3 dB
pA
L 102 dB(A)
WA
3 dB
WA
2
Montage
Assurez-vous, avant de connecter la machine, que
les données se trouvant sur la plaque de signalisa-
tion correspondent bien aux données du réseau.
Avertissement ! Enlevez systématiquement la fi
che de contact avant de paramétrer l'appareil.
Avant la mise en service, les recouvrements et dis-
positifs de sécurité doivent être montés dans les
règles de l'art.
Montage de la tubulure d'aspiration (Fig. 2)
Prudence ! Il faut absolument utiliser l'aspiration de
poussière pour des raisons de santé.
Raccordez votre défonceuse à la tubulure d'aspiration
•
(1) d'un aspirateur ou d'un dispositif d'évacuation de la
poussière. Vous obtenez ainsi une aspiration de pous-
sière optimale de la pièce à usiner. Les avantages:
vous ménagez l'appareil ainsi que votre propre santé.
Votre zone de travail reste en outre propre et plus sûr.
• La poussière générée par les travaux peut être dan-
gereuse. Veuillez respecter le chapitre des Consignes
de sécurité à ce propos.
L'aspirateur utilisé doit être approprié pour le matériau
•
traité. Utilisez un aspirateur spécial si vous travaillez
avec des matériaux dangereux pour la santé.
• Placez les deux écrous (17) dans les évidements de
l'adaptateur d'aspiration (1) et fixez le avec les deux
vis courtes (19) sur le sabot de fraisage (2).
La tubulure d'aspiration peut être raccordée à des ap-
•
pareils d'aspiration (aspirateurs) avec un tuyau d'as-
piration.
Le diamètre intérieur de la tubulure d'aspiration s'élève
•
à 35 mm. Fixez à présent un flexible d'aspiration à la
tubulure d'aspiration.
Montage de la butée parallèle (Fig. 3)
Desserrez les deux vis (A) des arbres de guidage (24)
•
avec un tournevis cruciforme (non compris).
• Poussez les arbres de guidage (24) dans les alésages
du sabot de fraisage (2).
Montez la butée parallèle (16) avec les deux vis sur
•
les arbres de guidage (A).
Placez la butée parallèle (24) à la cote souhaitée et
•
serrez-la avec les vis papillon (3).
Montage de la gaine de guidage (Fig. 4 / 5)
Placez les deux écrous (17) dans les évidements de
•
l'adaptateur d'aspiration (1) et vissez la gaine de gui-
dage (22) avec les vis longues (18) sur le dessous de
l'appareil.
La gaine de guidage (22) est guidée avec la bague de
•
roulement (B) le long du gabarit (C).
• La pièce usinée (D) doit être plus grande de la diffé-
rence « Arête extérieure bague de roulement » et «
Arête extérieure fraise » (E) pour obtenir une copie
conforme.
