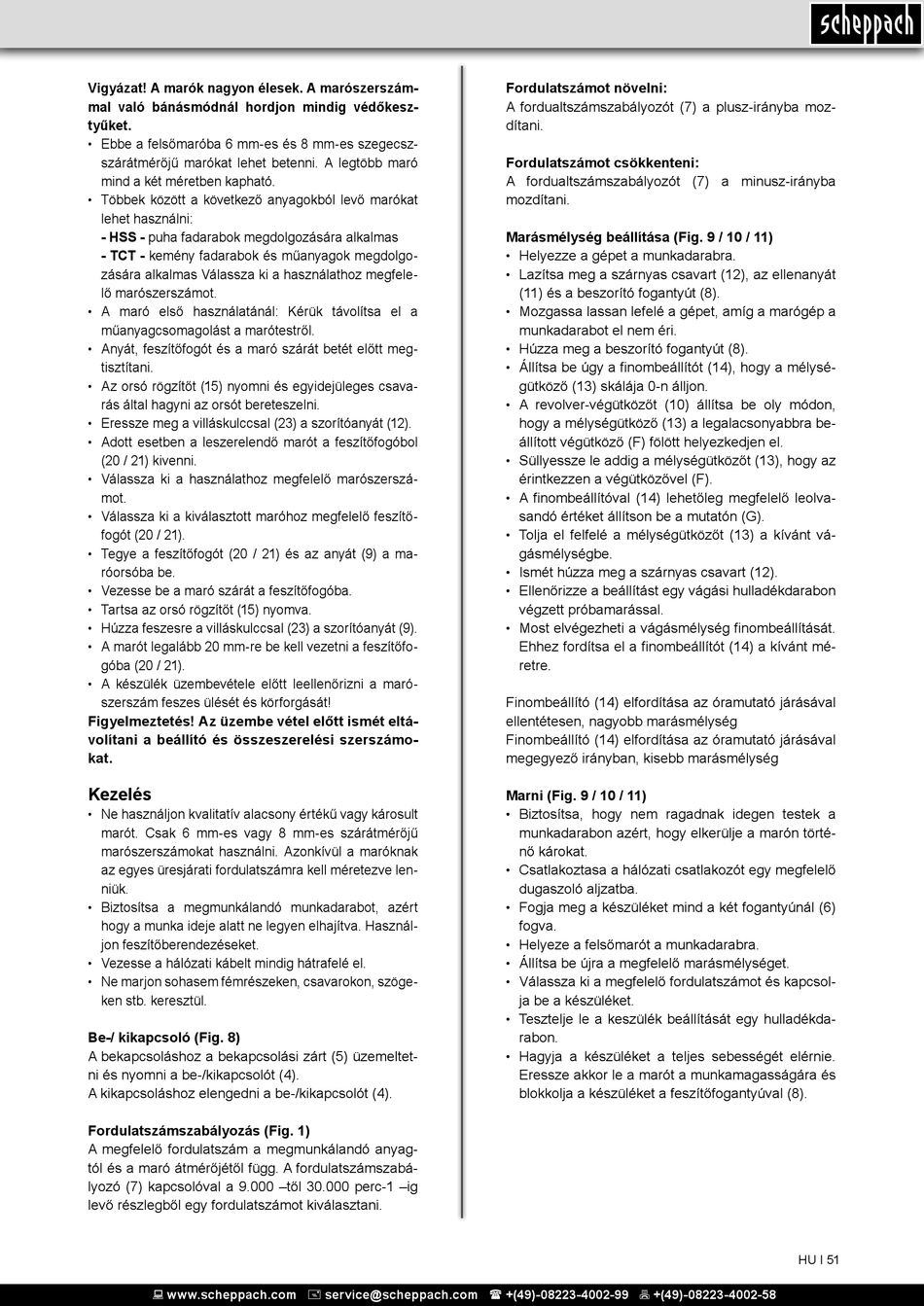

Vigyázat! A marók nagyon élesek. A marószerszám-
mal való bánásmódnál hordjon mindig védőkesz-
tyűket.
Ebbe a felsőmaróba 6 mm-es és 8 mm-es szegecsz-
•
szárátmérőjű marókat lehet betenni. A legtöbb maró
mind a két méretben kapható.
Többek között a következő anyagokból levő marókat
•
lehet használni:
- HSS - puha fadarabok megdolgozására alkalmas
- TCT - kemény fadarabok és műanyagok megdolgo-
zására alkalmas Válassza ki a használathoz megfele-
lő marószerszámot.
•
A maró első használatánál: Kérük távolítsa el a
műanyagcsomagolást a marótestről.
Anyát, feszítőfogót és a maró szárát betét előtt meg-
•
tisztítani.
Az orsó rögzítőt (15) nyomni és egyidejüleges csava-
•
rás által hagyni az orsót bereteszelni.
•
Eressze meg a villáskulccsal (23) a szorítóanyát (12).
•
Adott esetben a leszerelendő marót a feszítőfogóbol
(20 / 21) kivenni.
Válassza ki a használathoz megfelelő marószerszá-
•
mot.
Válassza ki a kiválasztott maróhoz megfelelő feszítő-
•
fogót (20 / 21).
•
Tegye a feszítőfogót (20 / 21) és az anyát (9) a ma-
róorsóba be.
Vezesse be a maró szárát a feszítőfogóba.
•
Tartsa az orsó rögzítőt (15) nyomva.
•
Húzza feszesre a villáskulccsal (23) a szorítóanyát (9).
•
A marót legalább 20 mm-re be kell vezetni a feszítőfo-
•
góba (20 / 21).
•
A készülék üzembevétele előtt leellenőrizni a maró-
szerszám feszes ülését és körforgását!
Figyelmeztetés! Az üzembe vétel előtt ismét eltá-
volítani a beállító és összeszerelési szerszámo-
kat.
Kezelés
•
Ne használjon kvalitatív alacsony értékű vagy károsult
marót. Csak 6 mm-es vagy 8 mm-es szárátmérőjű
marószerszámokat használni. Azonkívül a maróknak
az egyes üresjárati fordulatszámra kell méretezve len-
niük.
Biztosítsa a megmunkálandó munkadarabot, azért
•
hogy a munka ideje alatt ne legyen elhajítva. Használ-
jon feszítőberendezéseket.
Vezesse a hálózati kábelt mindig hátrafelé el.
•
Ne marjon sohasem fémrészeken, csavarokon, szöge-
•
ken stb. keresztül.
Be-/ kikapcsoló (Fig. 8)
A bekapcsoláshoz a bekapcsolási zárt (5) üzemeltet-
ni és nyomni a be-/kikapcsolót (4).
A kikapcsoláshoz elengedni a be-/kikapcsolót (4).
Fordulatszámszabályozás (Fig. 1)
A megfelelő fordulatszám a megmunkálandó anyag-
tól és a maró átmérőjétől függ. A fordulatszámszabá-
lyozó (7) kapcsolóval a 9.000 –től 30.000 perc-1 –ig
levő részlegből egy fordulatszámot kiválasztani.
www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58
www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58
www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58
Fordulatszámot növelni:
A fordualtszámszabályozót (7) a plusz-irányba moz-
dítani.
Fordulatszámot csökkenteni:
A fordualtszámszabályozót (7) a minusz-irányba
mozdítani.
Marásmélység beállítása (Fig. 9 / 10 / 11)
Helyezze a gépet a munkadarabra.
•
Lazítsa meg a szárnyas csavart (12), az ellenanyát
•
(11) és a beszorító fogantyút (8).
•
Mozgassa lassan lefelé a gépet, amíg a marógép a
munkadarabot el nem éri.
Húzza meg a beszorító fogantyút (8).
•
Állítsa be úgy a finombeállítót (14), hogy a mélysé-
•
gütköző (13) skálája 0-n álljon.
A revolver-végütközőt (10) állítsa be oly módon,
•
hogy a mélységütköző (13) a legalacsonyabbra be-
állított végütköző (F) fölött helyezkedjen el.
Süllyessze le addig a mélységütközőt (13), hogy az
•
érintkezzen a végütközővel (F).
A finombeállítóval (14) lehetőleg megfelelő leolva-
•
sandó értéket állítson be a mutatón (G).
Tolja el felfelé a mélységütközőt (13) a kívánt vá-
•
gásmélységbe.
Ismét húzza meg a szárnyas csavart (12).
•
Ellenőrizze a beállítást egy vágási hulladékdarabon
•
végzett próbamarással.
Most elvégezheti a vágásmélység finombeállítását.
•
Ehhez fordítsa el a finombeállítót (14) a kívánt mé-
retre.
Finombeállító (14) elfordítása az óramutató járásával
ellentétesen, nagyobb marásmélység
Finombeállító (14) elfordítása az óramutató járásával
megegyező irányban, kisebb marásmélység
Marni (Fig. 9 / 10 / 11)
•
Biztosítsa, hogy nem ragadnak idegen testek a
munkadarabon azért, hogy elkerülje a marón törté-
nő károkat.
Csatlakoztasa a hálózati csatlakozót egy megfelelő
•
dugaszoló aljzatba.
Fogja meg a készüléket mind a két fogantyúnál (6)
•
fogva.
Helyeze a felsőmarót a munkadarabra.
•
Állítsa be újra a megfelelő marásmélységet.
•
Válassza ki a megfelelő fordulatszámot és kapcsol-
•
ja be a készüléket.
Tesztelje le a keszülék beállítását egy hulladékda-
•
rabon.
•
Hagyja a készüléket a teljes sebességét elérnie.
Eressze akkor le a marót a munkamagasságára és
blokkolja a készüléket a feszítőfogantyúval (8).
HU І 51
