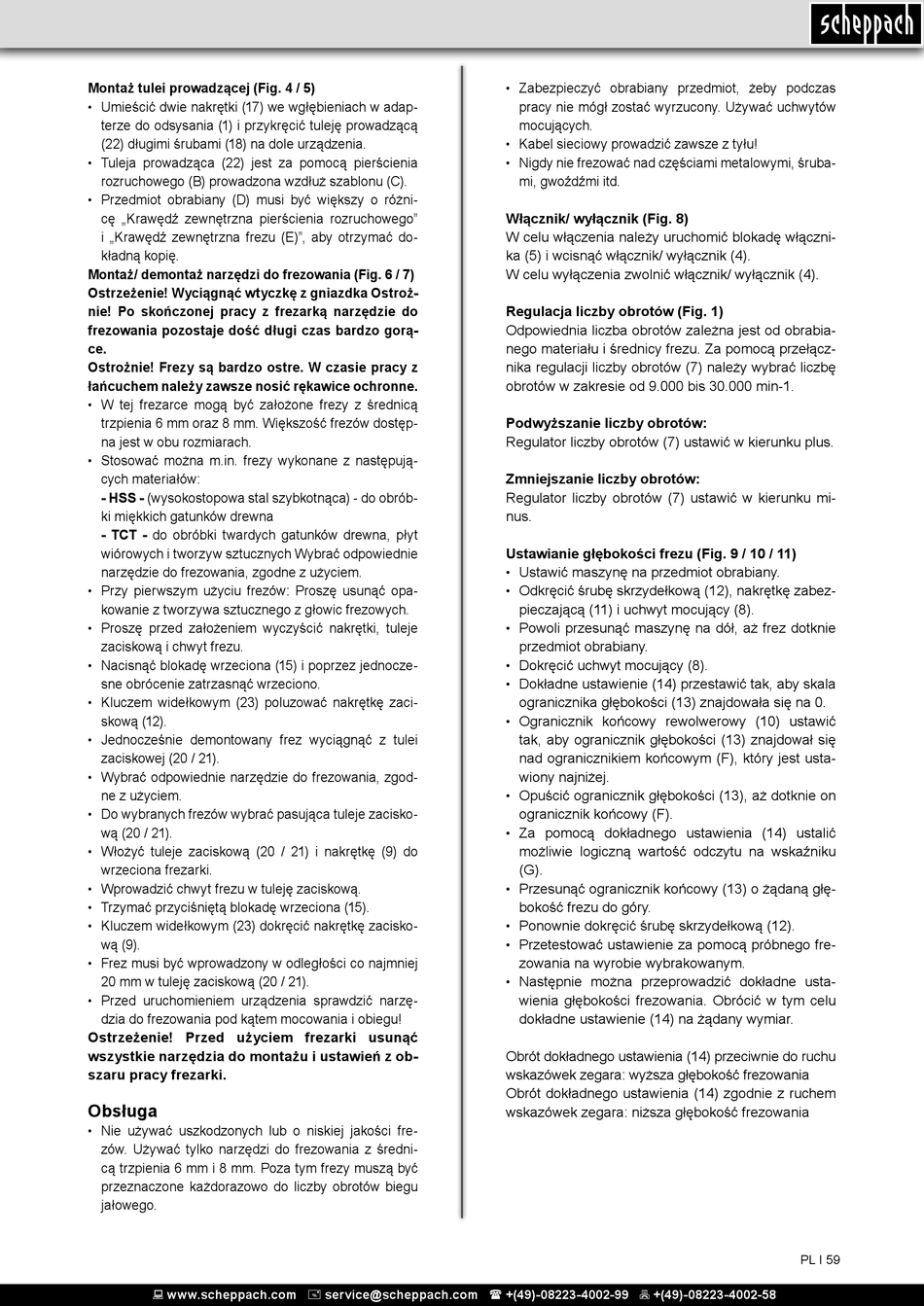

Montaż tulei prowadzącej (Fig. 4 / 5)
Umieścić dwie nakrętki (17) we wgłębieniach w adap-
•
terze do odsysania (1) i przykręcić tuleję prowadzącą
(22) długimi śrubami (18) na dole urządzenia.
Tuleja prowadząca (22) jest za pomocą pierścienia
•
rozruchowego (B) prowadzona wzdłuż szablonu (C).
Przedmiot obrabiany (D) musi być większy o różni-
•
cę „Krawędź zewnętrzna pierścienia rozruchowego"
i „Krawędź zewnętrzna frezu (E)", aby otrzymać do-
kładną kopię.
Montaż/ demontaż narzędzi do frezowania (Fig. 6 / 7)
Ostrzeżenie! Wyciągnąć wtyczkę z gniazdka Ostroż-
nie! Po skończonej pracy z frezarką narzędzie do
frezowania pozostaje dość długi czas bardzo gorą-
ce.
Ostrożnie! Frezy są bardzo ostre. W czasie pracy z
łańcuchem należy zawsze nosić rękawice ochronne.
W tej frezarce mogą być założone frezy z średnicą
•
trzpienia 6 mm oraz 8 mm. Większość frezów dostęp-
na jest w obu rozmiarach.
Stosować można m.in. frezy wykonane z następują-
•
cych materiałów:
- HSS - (wysokostopowa stal szybkotnąca) - do obrób-
ki miękkich gatunków drewna
- TCT - do obróbki twardych gatunków drewna, płyt
wiórowych i tworzyw sztucznych Wybrać odpowiednie
narzędzie do frezowania, zgodne z użyciem.
Przy pierwszym użyciu frezów: Proszę usunąć opa-
•
kowanie z tworzywa sztucznego z głowic frezowych.
Proszę przed założeniem wyczyścić nakrętki, tuleje
•
zaciskową i chwyt frezu.
Nacisnąć blokadę wrzeciona (15) i poprzez jednocze-
•
sne obrócenie zatrzasnąć wrzeciono.
Kluczem widełkowym (23) poluzować nakrętkę zaci-
•
skową (12).
Jednocześnie demontowany frez wyciągnąć z tulei
•
zaciskowej (20 / 21).
Wybrać odpowiednie narzędzie do frezowania, zgod-
•
ne z użyciem.
• Do wybranych frezów wybrać pasująca tuleje zacisko-
wą (20 / 21).
Włożyć tuleje zaciskową (20 / 21) i nakrętkę (9) do
•
wrzeciona frezarki.
Wprowadzić chwyt frezu w tuleję zaciskową.
•
Trzymać przyciśniętą blokadę wrzeciona (15).
•
• Kluczem widełkowym (23) dokręcić nakrętkę zacisko-
wą (9).
Frez musi być wprowadzony w odległości co najmniej
•
20 mm w tuleję zaciskową (20 / 21).
Przed uruchomieniem urządzenia sprawdzić narzę-
•
dzia do frezowania pod kątem mocowania i obiegu!
Ostrzeżenie! Przed użyciem frezarki usunąć
wszystkie narzędzia do montażu i ustawień z ob-
szaru pracy frezarki.
Obsługa
Nie używać uszkodzonych lub o niskiej jakości fre-
•
zów. Używać tylko narzędzi do frezowania z średni-
cą trzpienia 6 mm i 8 mm. Poza tym frezy muszą być
przeznaczone każdorazowo do liczby obrotów biegu
jałowego.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Zabezpieczyć obrabiany przedmiot, żeby podczas
•
pracy nie mógł zostać wyrzucony. Używać uchwytów
mocujących.
Kabel sieciowy prowadzić zawsze z tyłu!
•
Nigdy nie frezować nad częściami metalowymi, śruba-
•
mi, gwoźdźmi itd.
Włącznik/ wyłącznik (Fig. 8)
W celu włączenia należy uruchomić blokadę włączni-
ka (5) i wcisnąć włącznik/ wyłącznik (4).
W celu wyłączenia zwolnić włącznik/ wyłącznik (4).
Regulacja liczby obrotów (Fig. 1)
Odpowiednia liczba obrotów zależna jest od obrabia-
nego materiału i średnicy frezu. Za pomocą przełącz-
nika regulacji liczby obrotów (7) należy wybrać liczbę
obrotów w zakresie od 9.000 bis 30.000 min-1.
Podwyższanie liczby obrotów:
Regulator liczby obrotów (7) ustawić w kierunku plus.
Zmniejszanie liczby obrotów:
Regulator liczby obrotów (7) ustawić w kierunku mi-
nus.
Ustawianie głębokości frezu (Fig. 9 / 10 / 11)
Ustawić maszynę na przedmiot obrabiany.
•
Odkręcić śrubę skrzydełkową (12), nakrętkę zabez-
•
pieczającą (11) i uchwyt mocujący (8).
Powoli przesunąć maszynę na dół, aż frez dotknie
•
przedmiot obrabiany.
Dokręcić uchwyt mocujący (8).
•
• Dokładne ustawienie (14) przestawić tak, aby skala
ogranicznika głębokości (13) znajdowała się na 0.
Ogranicznik końcowy rewolwerowy (10) ustawić
•
tak, aby ogranicznik głębokości (13) znajdował się
nad ogranicznikiem końcowym (F), który jest usta-
wiony najniżej.
• Opuścić ogranicznik głębokości (13), aż dotknie on
ogranicznik końcowy (F).
Za pomocą dokładnego ustawienia (14) ustalić
•
możliwie logiczną wartość odczytu na wskaźniku
(G).
Przesunąć ogranicznik końcowy (13) o żądaną głę-
•
bokość frezu do góry.
• Ponownie dokręcić śrubę skrzydełkową (12).
Przetestować ustawienie za pomocą próbnego fre-
•
zowania na wyrobie wybrakowanym.
Następnie można przeprowadzić dokładne usta-
•
wienia głębokości frezowania. Obrócić w tym celu
dokładne ustawienie (14) na żądany wymiar.
Obrót dokładnego ustawienia (14) przeciwnie do ruchu
wskazówek zegara: wyższa głębokość frezowania
Obrót dokładnego ustawienia (14) zgodnie z ruchem
wskazówek zegara: niższa głębokość frezowania
