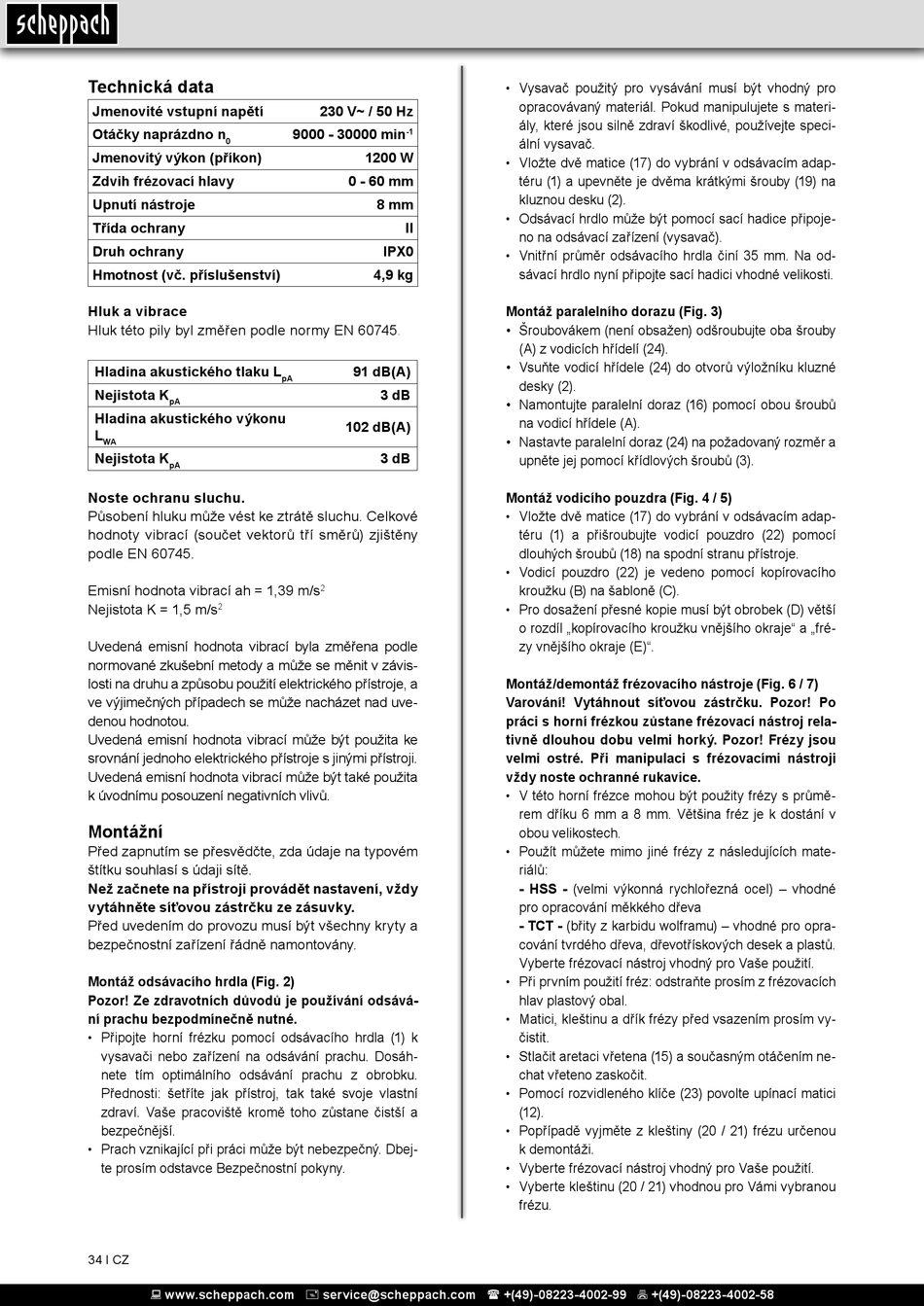

Technická Data - Scheppach RO1200 Originalbetriebsanleitung

Technická data
Jmenovité vstupní napětí
Otáčky naprázdno n
0
Jmenovitý výkon (příkon)
Zdvih frézovací hlavy
Upnutí nástroje
Třída ochrany
Druh ochrany
Hmotnost (vč. příslušenství)
Hluk a vibrace
Hluk této pily byl změřen podle normy EN
Hladina akustického tlaku L
Nejistota K
pA
Hladina akustického výkonu
L
WA
Nejistota K
pA
Noste ochranu sluchu.
Působení hluku může vést ke ztrátě sluchu. Celkové
hodnoty vibrací (součet vektorů tří směrů) zjištěny
podle EN 60745.
Emisní hodnota vibrací ah = 1,39 m/s
Nejistota K = 1,5 m/s
2
Uvedená emisní hodnota vibrací byla změřena podle
normované zkušební metody a může se měnit v závis-
losti na druhu a způsobu použití elektrického přístroje, a
ve výjimečných případech se může nacházet nad uve-
denou hodnotou.
Uvedená emisní hodnota vibrací může být použita ke
srovnání jednoho elektrického přístroje s jinými přístroji.
Uvedená emisní hodnota vibrací může být také použita
k úvodnímu posouzení negativních vlivů.
Montážní
Před zapnutím se přesvědčte, zda údaje na typovém
štítku souhlasí s údaji sítě.
Než začnete na přístroji provádět nastavení, vždy
vytáhněte síťovou zástrčku ze zásuvky.
Před uvedením do provozu musí být všechny kryty a
bezpečnostní zařízení řádně namontovány.
Montáž odsávacího hrdla (Fig. 2)
Pozor! Ze zdravotních důvodů je používání odsává-
ní prachu bezpodmínečně nutné.
Připojte horní frézku pomocí odsávacího hrdla (1) k
•
vysavači nebo zařízení na odsávání prachu. Dosáh-
nete tím optimálního odsávání prachu z obrobku.
Přednosti: šetříte jak přístroj, tak také svoje vlastní
zdraví. Vaše pracoviště kromě toho zůstane čistší a
bezpečnější.
Prach vznikající při práci může být nebezpečný. Dbej-
•
te prosím odstavce Bezpečnostní pokyny.
34 І CZ
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
230 V~ / 50 Hz
9000 - 30000 min
-1
1200 W
0 - 60 mm
8 mm
II
IPX0
4,9 kg
60745.
91 dB(A)
pA
3 dB
102 dB(A)
3 dB
2
Vysavač použitý pro vysávání musí být vhodný pro
•
opracovávaný materiál. Pokud manipulujete s materi-
ály, které jsou silně zdraví škodlivé, používejte speci-
ální vysavač.
Vložte dvě matice (17) do vybrání v odsávacím adap-
•
téru (1) a upevněte je dvěma krátkými šrouby (19) na
kluznou desku (2).
Odsávací hrdlo může být pomocí sací hadice připoje-
•
no na odsávací zařízení (vysavač).
Vnitřní průměr odsávacího hrdla činí 35 mm. Na od-
•
sávací hrdlo nyní připojte sací hadici vhodné velikosti.
Montáž paralelního dorazu (Fig. 3)
• Šroubovákem (není obsažen) odšroubujte oba šrouby
(A) z vodicích hřídelí (24).
• Vsuňte vodicí hřídele (24) do otvorů výložníku kluzné
desky (2).
• Namontujte paralelní doraz (16) pomocí obou šroubů
na vodicí hřídele (A).
• Nastavte paralelní doraz (24) na požadovaný rozměr a
upněte jej pomocí křídlových šroubů (3).
Montáž vodicího pouzdra (Fig. 4 / 5)
Vložte dvě matice (17) do vybrání v odsávacím adap-
•
téru (1) a přišroubujte vodicí pouzdro (22) pomocí
dlouhých šroubů (18) na spodní stranu přístroje.
Vodicí pouzdro (22) je vedeno pomocí kopírovacího
•
kroužku (B) na šabloně (C).
Pro dosažení přesné kopie musí být obrobek (D) větší
•
o rozdíl „kopírovacího kroužku vnějšího okraje" a „fré-
zy vnějšího okraje (E)".
Montáž/demontáž frézovacího nástroje (Fig. 6 / 7)
Varování! Vytáhnout síťovou zástrčku. Pozor! Po
práci s horní frézkou zůstane frézovací nástroj rela-
tivně dlouhou dobu velmi horký. Pozor! Frézy jsou
velmi ostré. Při manipulaci s frézovacími nástroji
vždy noste ochranné rukavice.
• V této horní frézce mohou být použity frézy s průmě-
rem dříku 6 mm a 8 mm. Většina fréz je k dostání v
obou velikostech.
Použít můžete mimo jiné frézy z následujících mate-
•
riálů:
- HSS - (velmi výkonná rychlořezná ocel) – vhodné
pro opracování měkkého dřeva
- TCT - (břity z karbidu wolframu) – vhodné pro opra-
cování tvrdého dřeva, dřevotřískových desek a plastů.
Vyberte frézovací nástroj vhodný pro Vaše použití.
Při prvním použití fréz: odstraňte prosím z frézovacích
•
hlav plastový obal.
Matici, kleštinu a dřík frézy před vsazením prosím vy-
•
čistit.
• Stlačit aretaci vřetena (15) a současným otáčením ne-
chat vřeteno zaskočit.
Pomocí rozvidleného klíče (23) povolte upínací matici
•
(12).
Popřípadě vyjměte z kleštiny (20 / 21) frézu určenou
•
k demontáži.
• Vyberte frézovací nástroj vhodný pro Vaše použití.
Vyberte kleštinu (20 / 21) vhodnou pro Vámi vybranou
•
frézu.
