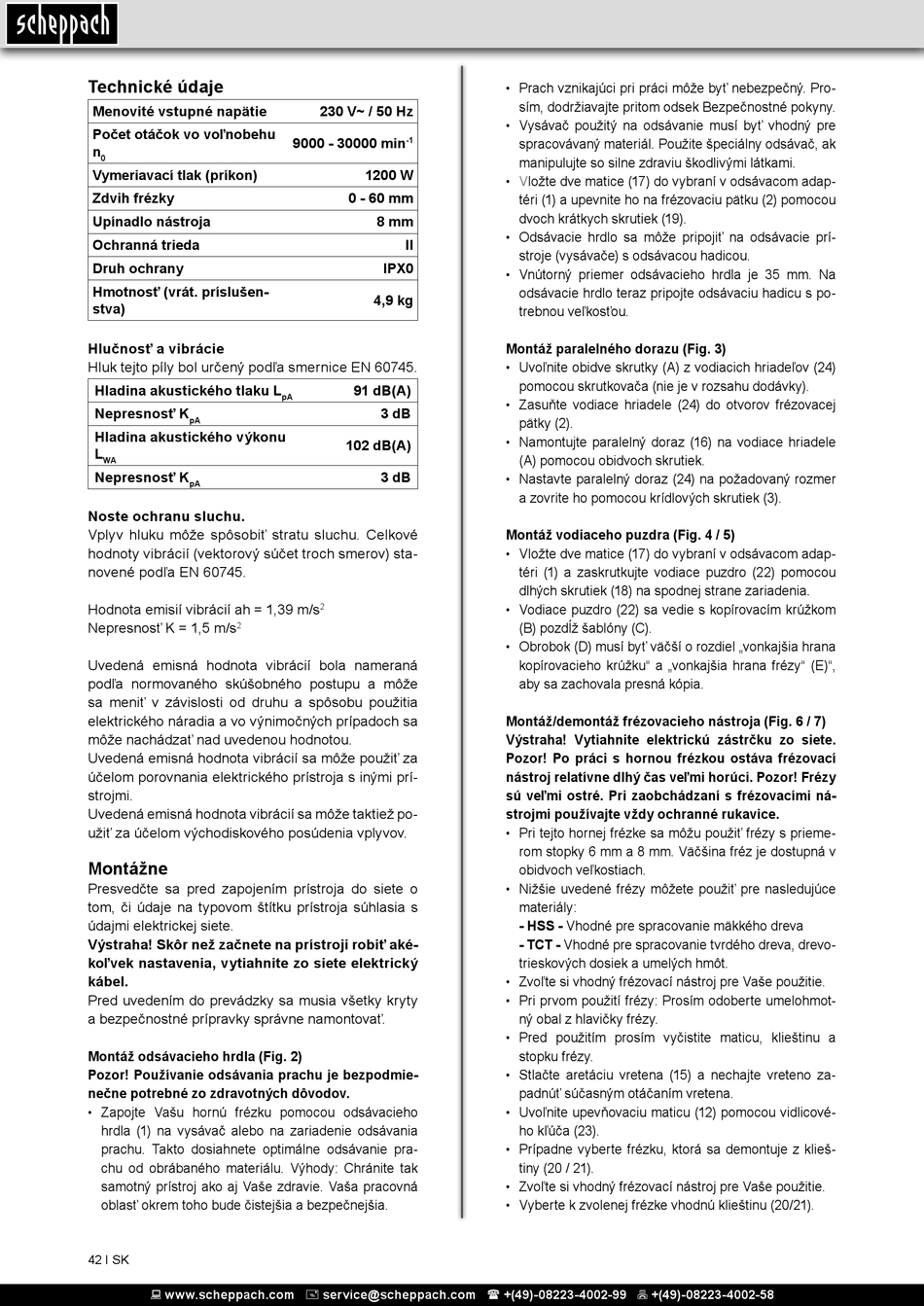

Technické údaje
Menovité vstupné napätie
Počet otáčok vo voľnobehu
n
0
Vymeriavací tlak (príkon)
Zdvih frézky
Upínadlo nástroja
Ochranná trieda
Druh ochrany
Hmotnosť (vrát. príslušen-
stva)
Hlučnosť a vibrácie
Hluk tejto píly bol určený podľa smernice EN 60745.
Hladina akustického tlaku L
Nepresnosť K
pA
Hladina akustického výkonu
L
WA
Nepresnosť K
pA
Noste ochranu sluchu.
Vplyv hluku môže spôsobiť stratu sluchu. Celkové
hodnoty vibrácií (vektorový súčet troch smerov) sta-
novené podľa EN 60745.
Hodnota emisií vibrácií ah = 1,39 m/s
Nepresnosť K = 1,5 m/s
2
Uvedená emisná hodnota vibrácií bola nameraná
podľa normovaného skúšobného postupu a môže
sa meniť v závislosti od druhu a spôsobu použitia
elektrického náradia a vo výnimočných prípadoch sa
môže nachádzať nad uvedenou hodnotou.
Uvedená emisná hodnota vibrácií sa môže použiť za
účelom porovnania elektrického prístroja s inými prí-
strojmi.
Uvedená emisná hodnota vibrácií sa môže taktiež po-
užiť za účelom východiskového posúdenia vplyvov.
Montážne
Presvedčte sa pred zapojením prístroja do siete o
tom, či údaje na typovom štítku prístroja súhlasia s
údajmi elektrickej siete.
Výstraha! Skôr než začnete na prístroji robiť aké-
koľvek nastavenia, vytiahnite zo siete elektrický
kábel.
Pred uvedením do prevádzky sa musia všetky kryty
a bezpečnostné prípravky správne namontovať.
Montáž odsávacieho hrdla (Fig. 2)
Pozor! Používanie odsávania prachu je bezpodmie-
nečne potrebné zo zdravotných dôvodov.
Zapojte Vašu hornú frézku pomocou odsávacieho
•
hrdla (1) na vysávač alebo na zariadenie odsávania
prachu. Takto dosiahnete optimálne odsávanie pra-
chu od obrábaného materiálu. Výhody: Chránite tak
samotný prístroj ako aj Vaše zdravie. Vaša pracovná
oblasť okrem toho bude čistejšia a bezpečnejšia.
42 І SK
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
230 V~ / 50 Hz
9000 - 30000 min
-1
1200 W
0 - 60 mm
8 mm
II
IPX0
4,9 kg
91 dB(A)
pA
3 dB
102 dB(A)
3 dB
2
Prach vznikajúci pri práci môže byť nebezpečný. Pro-
•
sím, dodržiavajte pritom odsek Bezpečnostné pokyny.
Vysávač použitý na odsávanie musí byť vhodný pre
•
spracovávaný materiál. Použite špeciálny odsávač, ak
manipulujte so silne zdraviu škodlivými látkami.
• Vložte dve matice (17) do vybraní v odsávacom adap-
téri (1) a upevnite ho na frézovaciu pätku (2) pomocou
dvoch krátkych skrutiek (19).
Odsávacie hrdlo sa môže pripojiť na odsávacie prí-
•
stroje (vysávače) s odsávacou hadicou.
Vnútorný priemer odsávacieho hrdla je 35 mm. Na
•
odsávacie hrdlo teraz pripojte odsávaciu hadicu s po-
trebnou veľkosťou.
Montáž paralelného dorazu (Fig. 3)
Uvoľnite obidve skrutky (A) z vodiacich hriadeľov (24)
•
pomocou skrutkovača (nie je v rozsahu dodávky).
Zasuňte vodiace hriadele (24) do otvorov frézovacej
•
pätky (2).
• Namontujte paralelný doraz (16) na vodiace hriadele
(A) pomocou obidvoch skrutiek.
Nastavte paralelný doraz (24) na požadovaný rozmer
•
a zovrite ho pomocou krídlových skrutiek (3).
Montáž vodiaceho puzdra (Fig. 4 / 5)
• Vložte dve matice (17) do vybraní v odsávacom adap-
téri (1) a zaskrutkujte vodiace puzdro (22) pomocou
dlhých skrutiek (18) na spodnej strane zariadenia.
Vodiace puzdro (22) sa vedie s kopírovacím krúžkom
•
(B) pozdĺž šablóny (C).
Obrobok (D) musí byť väčší o rozdiel „vonkajšia hrana
•
kopírovacieho krúžku" a „vonkajšia hrana frézy" (E)",
aby sa zachovala presná kópia.
Montáž/demontáž frézovacieho nástroja (Fig. 6 / 7)
Výstraha! Vytiahnite elektrickú zástrčku zo siete.
Pozor! Po práci s hornou frézkou ostáva frézovací
nástroj relatívne dlhý čas veľmi horúci. Pozor! Frézy
sú veľmi ostré. Pri zaobchádzaní s frézovacími ná-
strojmi používajte vždy ochranné rukavice.
Pri tejto hornej frézke sa môžu použiť frézy s prieme-
•
rom stopky 6 mm a 8 mm. Väčšina fréz je dostupná v
obidvoch veľkostiach.
Nižšie uvedené frézy môžete použiť pre nasledujúce
•
materiály:
- HSS - Vhodné pre spracovanie mäkkého dreva
- TCT - Vhodné pre spracovanie tvrdého dreva, drevo-
trieskových dosiek a umelých hmôt.
Zvoľte si vhodný frézovací nástroj pre Vaše použitie.
•
Pri prvom použití frézy: Prosím odoberte umelohmot-
•
ný obal z hlavičky frézy.
Pred použitím prosím vyčistite maticu, klieštinu a
•
stopku frézy.
Stlačte aretáciu vretena (15) a nechajte vreteno za-
•
padnúť súčasným otáčaním vretena.
Uvoľnite upevňovaciu maticu (12) pomocou vidlicové-
•
ho kľúča (23).
Prípadne vyberte frézku, ktorá sa demontuje z klieš-
•
tiny (20 / 21).
Zvoľte si vhodný frézovací nástroj pre Vaše použitie.
•
Vyberte k zvolenej frézke vhodnú klieštinu (20/21).
•
