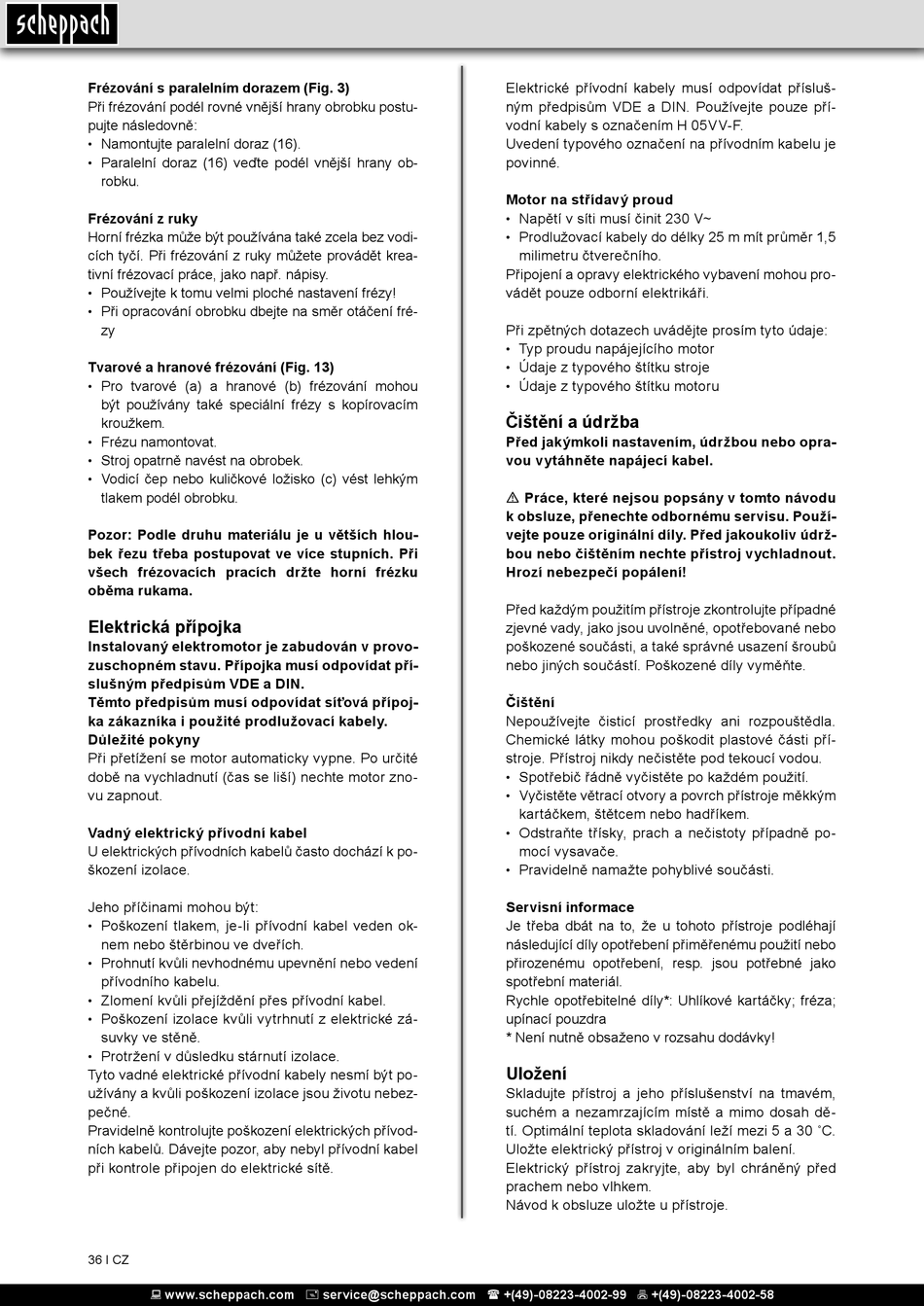

Scheppach RO1200 Originalbetriebsanleitung Seite 36

Frézování s paralelním dorazem (Fig. 3)
Při frézování podél rovné vnější hrany obrobku postu-
pujte následovně:
Namontujte paralelní doraz (16).
•
Paralelní doraz (16) veďte podél vnější hrany ob-
•
robku.
Frézování z ruky
Horní frézka může být používána také zcela bez vodi-
cích tyčí. Při frézování z ruky můžete provádět krea-
tivní frézovací práce, jako např. nápisy.
Používejte k tomu velmi ploché nastavení frézy!
•
• Při opracování obrobku dbejte na směr otáčení fré-
zy
Tvarové a hranové frézování (Fig. 13)
Pro tvarové (a) a hranové (b) frézování mohou
•
být používány také speciální frézy s kopírovacím
kroužkem.
• Frézu namontovat.
Stroj opatrně navést na obrobek.
•
Vodicí čep nebo kuličkové ložisko (c) vést lehkým
•
tlakem podél obrobku.
Pozor: Podle druhu materiálu je u větších hlou-
bek řezu třeba postupovat ve více stupních. Při
všech frézovacích pracích držte horní frézku
oběma rukama.
Elektrická přípojka
Instalovaný elektromotor je zabudován v provo-
zuschopném stavu. Přípojka musí odpovídat pří-
slušným předpisům VDE a DIN.
Těmto předpisům musí odpovídat síťová přípoj-
ka zákazníka i použité prodlužovací kabely.
Důležité pokyny
Při přetížení se motor automaticky vypne. Po určité
době na vychladnutí (čas se liší) nechte motor zno-
vu zapnout.
Vadný elektrický přívodní kabel
U elektrických přívodních kabelů často dochází k po-
škození izolace.
Jeho příčinami mohou být:
• Poškození tlakem, je-li přívodní kabel veden ok-
nem nebo štěrbinou ve dveřích.
Prohnutí kvůli nevhodnému upevnění nebo vedení
•
přívodního kabelu.
Zlomení kvůli přejíždění přes přívodní kabel.
•
Poškození izolace kvůli vytrhnutí z elektrické zá-
•
suvky ve stěně.
• Protržení v důsledku stárnutí izolace.
Tyto vadné elektrické přívodní kabely nesmí být po-
užívány a kvůli poškození izolace jsou životu nebez-
pečné.
Pravidelně kontrolujte poškození elektrických přívod-
ních kabelů. Dávejte pozor, aby nebyl přívodní kabel
při kontrole připojen do elektrické sítě.
36 І CZ
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Elektrické přívodní kabely musí odpovídat přísluš-
ným předpisům VDE a DIN. Používejte pouze pří-
vodní kabely s označením H 05VV-F.
Uvedení typového označení na přívodním kabelu je
povinné.
Motor na střídavý proud
Napětí v síti musí činit 230 V~
•
Prodlužovací kabely do délky 25 m mít průměr 1,5
•
milimetru čtverečního.
Připojení a opravy elektrického vybavení mohou pro-
vádět pouze odborní elektrikáři.
Při zpětných dotazech uvádějte prosím tyto údaje:
Typ proudu napájejícího motor
•
Údaje z typového štítku stroje
•
Údaje z typového štítku motoru
•
Čištění a údržba
Před jakýmkoli nastavením, údržbou nebo opra-
vou vytáhněte napájecí kabel.
m Práce, které nejsou popsány v tomto návodu
k obsluze, přenechte odbornému servisu. Použí-
vejte pouze originální díly. Před jakoukoliv údrž-
bou nebo čištěním nechte přístroj vychladnout.
Hrozí nebezpečí popálení!
Před každým použitím přístroje zkontrolujte případné
zjevné vady, jako jsou uvolněné, opotřebované nebo
poškozené součásti, a také správné usazení šroubů
nebo jiných součástí. Poškozené díly vyměňte.
Čištění
Nepoužívejte čisticí prostředky ani rozpouštědla.
Chemické látky mohou poškodit plastové části pří-
stroje. Přístroj nikdy nečistěte pod tekoucí vodou.
Spotřebič řádně vyčistěte po každém použití.
•
• Vyčistěte větrací otvory a povrch přístroje měkkým
kartáčkem, štětcem nebo hadříkem.
Odstraňte třísky, prach a nečistoty případně po-
•
mocí vysavače.
Pravidelně namažte pohyblivé součásti.
•
Servisní informace
Je třeba dbát na to, že u tohoto přístroje podléhají
následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako
spotřební materiál.
Rychle opotřebitelné díly*: Uhlíkové kartáčky; fréza;
upínací pouzdra
* Není nutně obsaženo v rozsahu dodávky!
Uložení
Skladujte přístroj a jeho příslušenství na tmavém,
suchém a nezamrzajícím místě a mimo dosah dě-
tí. Optimální teplota skladování leží mezi 5 a 30 ˚C.
Uložte elektrický přístroj v originálním balení.
Elektrický přístroj zakryjte, aby byl chráněný před
prachem nebo vlhkem.
Návod k obsluze uložte u přístroje.
