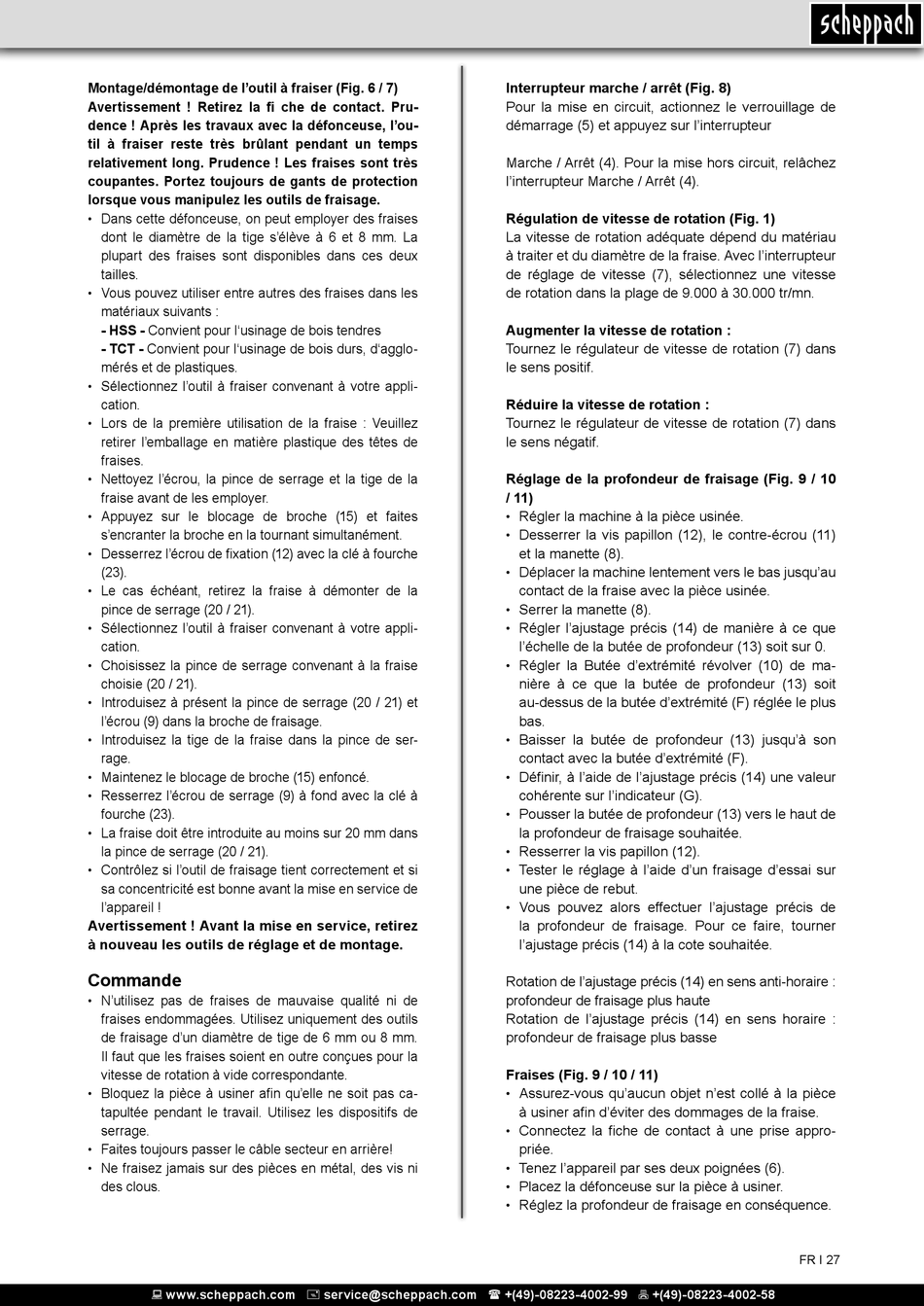

Scheppach RO1200 Originalbetriebsanleitung Seite 27

Montage/démontage de l'outil à fraiser (Fig. 6 / 7)
Avertissement ! Retirez la fi che de contact. Pru-
dence ! Après les travaux avec la défonceuse, l'ou-
til à fraiser reste très brûlant pendant un temps
relativement long. Prudence ! Les fraises sont très
coupantes. Portez toujours de gants de protection
lorsque vous manipulez les outils de fraisage.
Dans cette défonceuse, on peut employer des fraises
•
dont le diamètre de la tige s'élève à 6 et 8 mm. La
plupart des fraises sont disponibles dans ces deux
tailles.
Vous pouvez utiliser entre autres des fraises dans les
•
matériaux suivants :
- HSS - Convient pour l'usinage de bois tendres
- TCT - Convient pour l'usinage de bois durs, d'agglo-
mérés et de plastiques.
Sélectionnez l'outil à fraiser convenant à votre appli-
•
cation.
• Lors de la première utilisation de la fraise : Veuillez
retirer l'emballage en matière plastique des têtes de
fraises.
Nettoyez l'écrou, la pince de serrage et la tige de la
•
fraise avant de les employer.
Appuyez sur le blocage de broche (15) et faites
•
s'encranter la broche en la tournant simultanément.
• Desserrez l'écrou de fixation (12) avec la clé à fourche
(23).
Le cas échéant, retirez la fraise à démonter de la
•
pince de serrage (20 / 21).
Sélectionnez l'outil à fraiser convenant à votre appli-
•
cation.
Choisissez la pince de serrage convenant à la fraise
•
choisie (20 / 21).
Introduisez à présent la pince de serrage (20 / 21) et
•
l'écrou (9) dans la broche de fraisage.
Introduisez la tige de la fraise dans la pince de ser-
•
rage.
Maintenez le blocage de broche (15) enfoncé.
•
• Resserrez l'écrou de serrage (9) à fond avec la clé à
fourche (23).
La fraise doit être introduite au moins sur 20 mm dans
•
la pince de serrage (20 / 21).
Contrôlez si l'outil de fraisage tient correctement et si
•
sa concentricité est bonne avant la mise en service de
l'appareil !
Avertissement ! Avant la mise en service, retirez
à nouveau les outils de réglage et de montage.
Commande
N'utilisez pas de fraises de mauvaise qualité ni de
•
fraises endommagées. Utilisez uniquement des outils
de fraisage d'un diamètre de tige de 6 mm ou 8 mm.
Il faut que les fraises soient en outre conçues pour la
vitesse de rotation à vide correspondante.
Bloquez la pièce à usiner afin qu'elle ne soit pas ca-
•
tapultée pendant le travail. Utilisez les dispositifs de
serrage.
Faites toujours passer le câble secteur en arrière!
•
• Ne fraisez jamais sur des pièces en métal, des vis ni
des clous.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Interrupteur marche / arrêt (Fig. 8)
Pour la mise en circuit, actionnez le verrouillage de
démarrage (5) et appuyez sur l'interrupteur
Marche / Arrêt (4). Pour la mise hors circuit, relâchez
l'interrupteur Marche / Arrêt (4).
Régulation de vitesse de rotation (Fig. 1)
La vitesse de rotation adéquate dépend du matériau
à traiter et du diamètre de la fraise. Avec l'interrupteur
de réglage de vitesse (7), sélectionnez une vitesse
de rotation dans la plage de 9.000 à 30.000 tr/mn.
Augmenter la vitesse de rotation :
Tournez le régulateur de vitesse de rotation (7) dans
le sens positif.
Réduire la vitesse de rotation :
Tournez le régulateur de vitesse de rotation (7) dans
le sens négatif.
Réglage de la profondeur de fraisage (Fig. 9 / 10
/ 11)
Régler la machine à la pièce usinée.
•
Desserrer la vis papillon (12), le contre-écrou (11)
•
et la manette (8).
Déplacer la machine lentement vers le bas jusqu'au
•
contact de la fraise avec la pièce usinée.
Serrer la manette (8).
•
Régler l'ajustage précis (14) de manière à ce que
•
l'échelle de la butée de profondeur (13) soit sur 0.
Régler la Butée d'extrémité révolver (10) de ma-
•
nière à ce que la butée de profondeur (13) soit
au-dessus de la butée d'extrémité (F) réglée le plus
bas.
Baisser la butée de profondeur (13) jusqu'à son
•
contact avec la butée d'extrémité (F).
Définir, à l'aide de l'ajustage précis (14) une valeur
•
cohérente sur l'indicateur (G).
• Pousser la butée de profondeur (13) vers le haut de
la profondeur de fraisage souhaitée.
Resserrer la vis papillon (12).
•
Tester le réglage à l'aide d'un fraisage d'essai sur
•
une pièce de rebut.
Vous pouvez alors effectuer l'ajustage précis de
•
la profondeur de fraisage. Pour ce faire, tourner
l'ajustage précis (14) à la cote souhaitée.
Rotation de l'ajustage précis (14) en sens anti-horaire :
profondeur de fraisage plus haute
Rotation de l'ajustage précis (14) en sens horaire :
profondeur de fraisage plus basse
Fraises (Fig. 9 / 10 / 11)
Assurez-vous qu'aucun objet n'est collé à la pièce
•
à usiner afin d'éviter des dommages de la fraise.
Connectez la fiche de contact à une prise appro-
•
priée.
• Tenez l'appareil par ses deux poignées (6).
Placez la défonceuse sur la pièce à usiner.
•
Réglez la profondeur de fraisage en conséquence.
•
